Características.
La familia STM32F103xx incorpora el núcleo RISC de 32 bits ARM®Cortex-M3 de alto rendimiento que funciona a una frecuencia de 72 MHz, memorias integradas de alta velocidad (memoria Flash de hasta 128 Kbytes y SRAM de hasta 20 Kbytes) , y una amplia gama de I/O y periféricos mejorados conectados a dos buses APB. Todos los dispositivos ofrecen dos ADC de 12 bits, tres temporizadores de 16 bits de uso general más un temporizador PWM, así como interfaces de comunicación estándar y avanzada: hasta dos I2C y SPI, tres USART, un USB y un CAN.
Esta tarjeta también es compatible con el IDE de desarrollo de Arduino mediante la instalación de unas librerías adicionales.
Descripción.

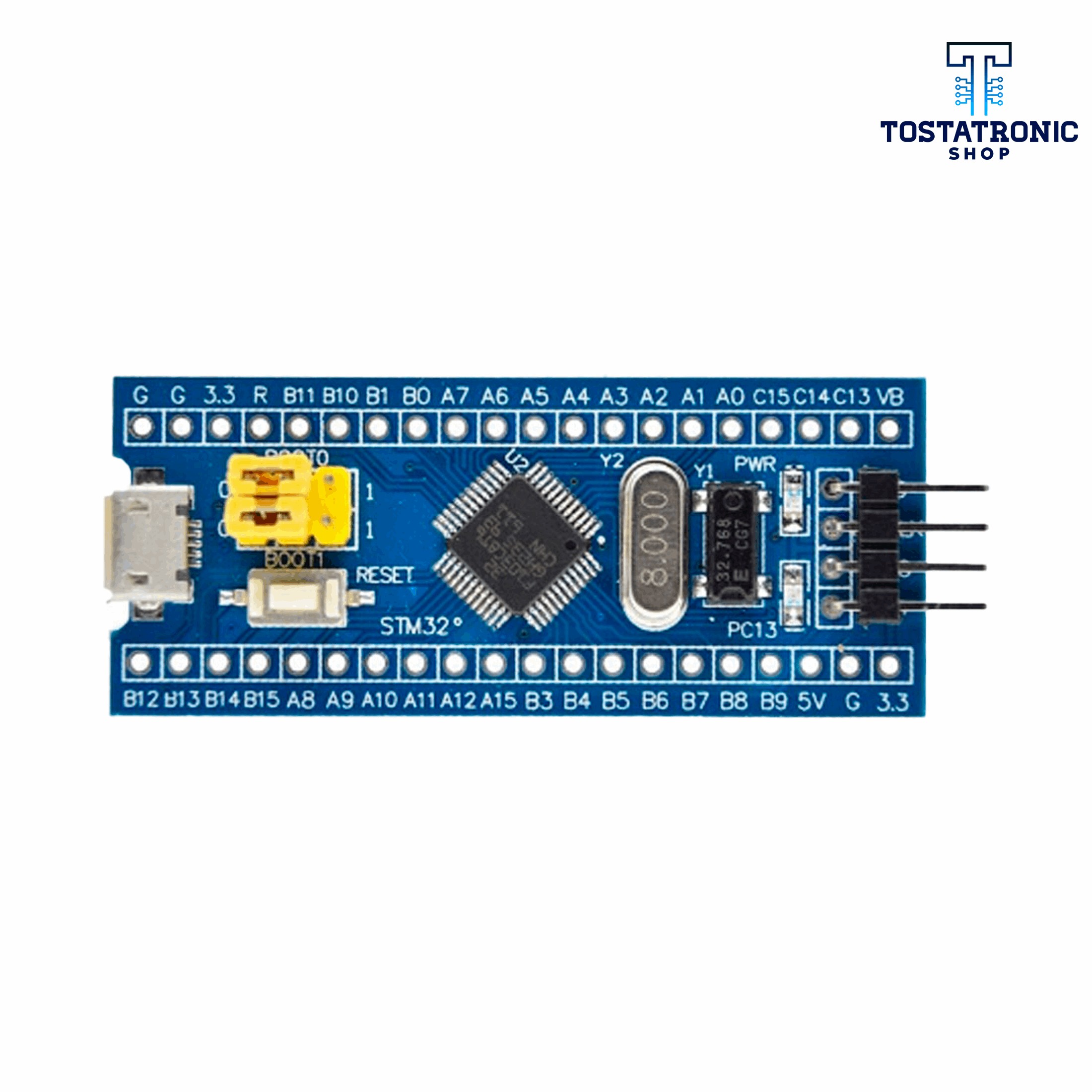

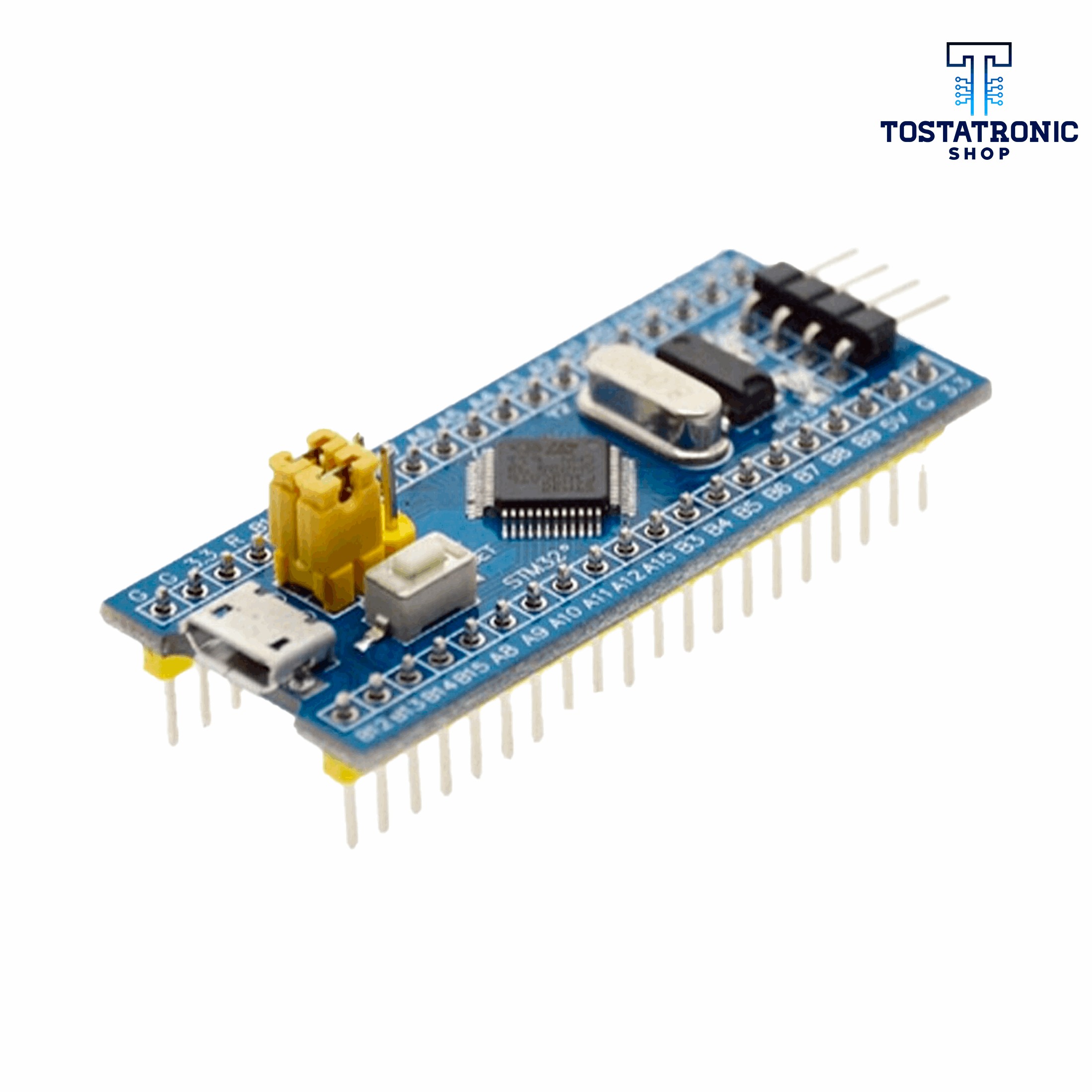

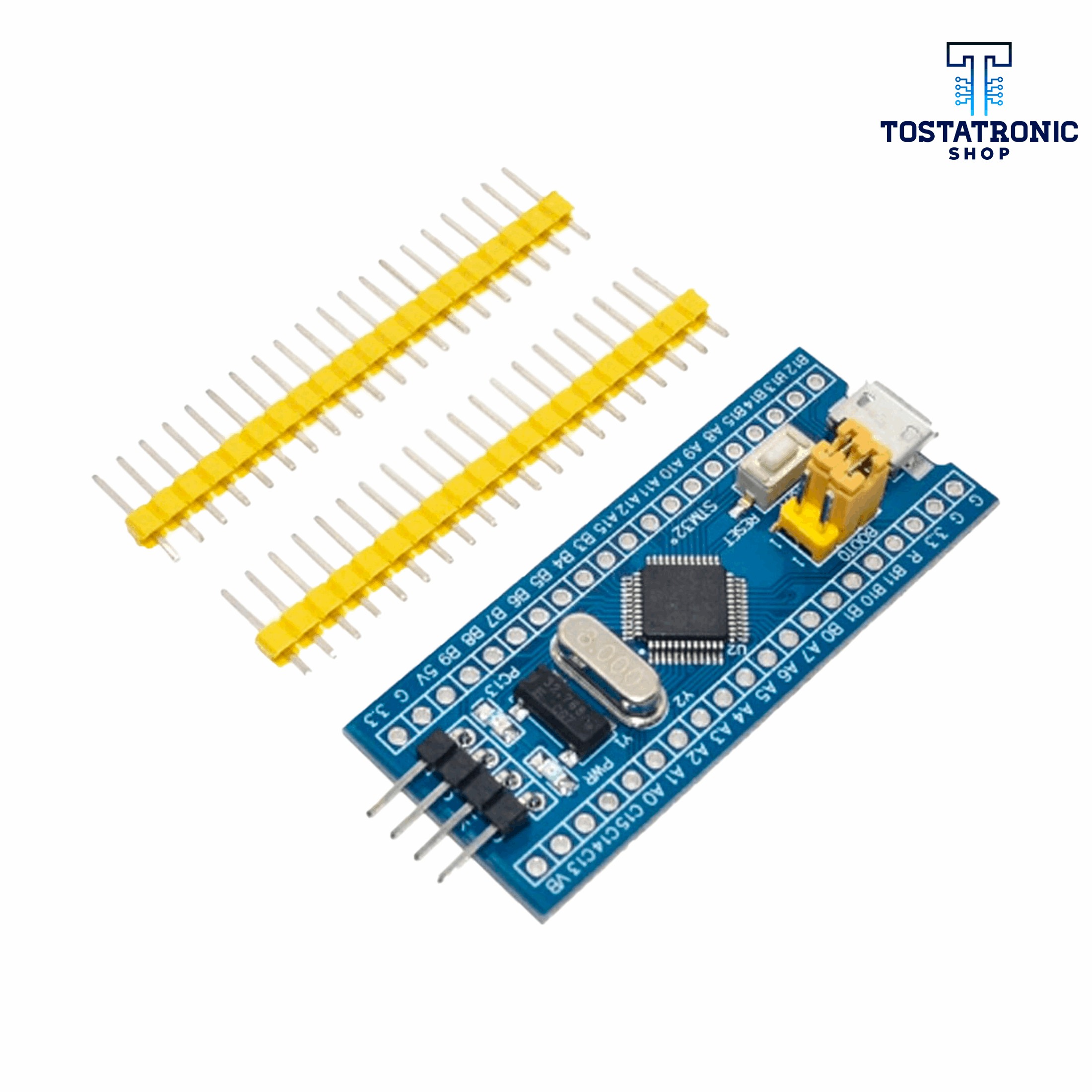

Modelo: STM32F103C8T6
Núcleo: ARM Cortex TM de 32 bits – CPU M3

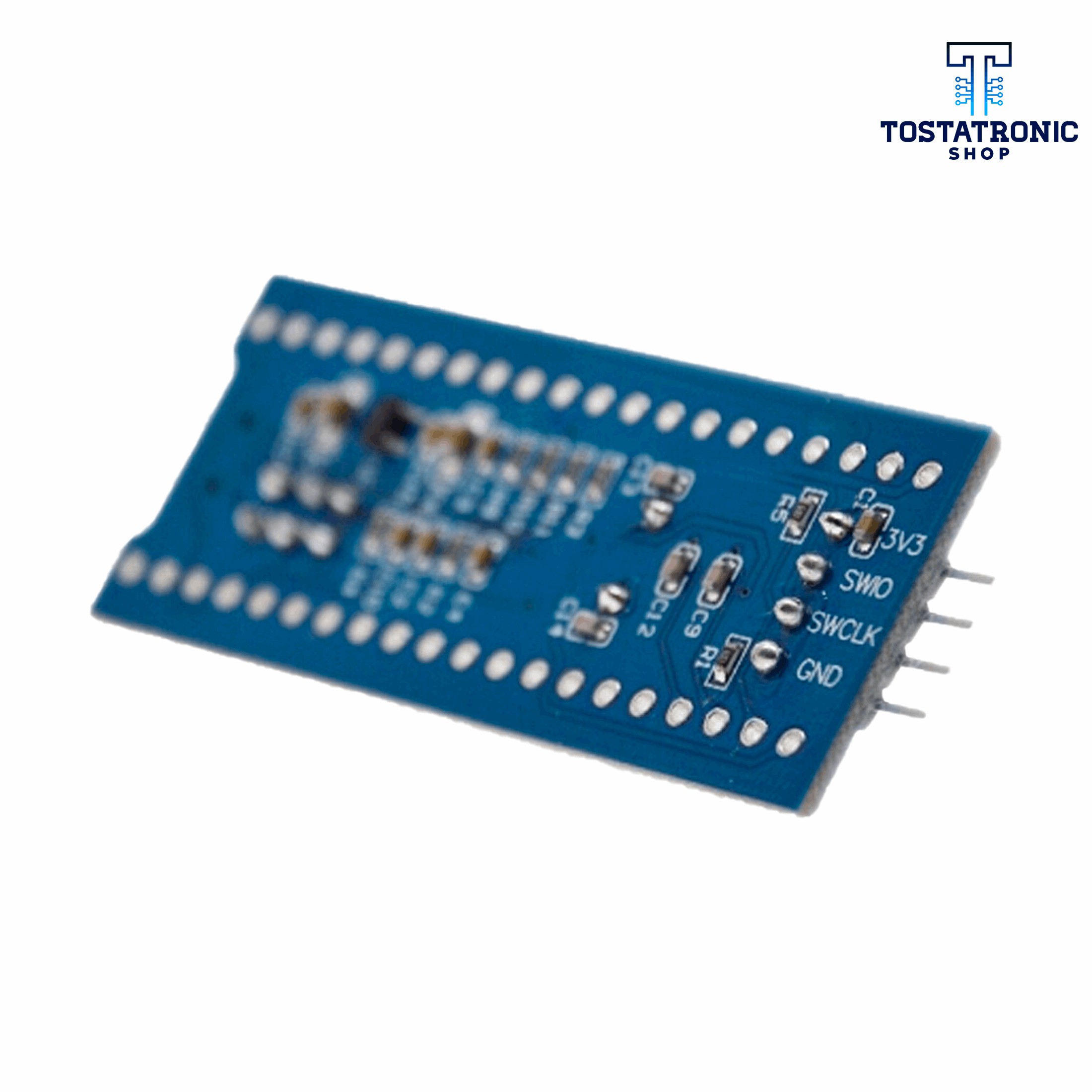

Modo de depuración: SWD
Introducción de MCU.
1. Frecuencia de operación de hasta 72MHz, hasta 1.25DMips / MHz durante el acceso al ciclo de espera de memoria 0
2. Multiplicación de ciclo único y división de hardware
3. Memoria flash de programa de 64 K
4. SRAM de 20.000 palabras
5. Suministro de 2.0 ~ 3.6 voltios y pin 1/0
6. reinicio de encendido / apagado (POR / PDR), monitor de voltaje programable (PVD)
7. Oscilador de cristal de 4-16MHz
8. integrado en el oscilador RC de 8 MHz ajustado de fábrica
9. integrado con un oscilador RC calibrado de 40 kHz
10. el PLL que genera el reloj de la CPU
11. Oscilador RTC de 32 kHz con función de calibración
12. Modo de suspensión, parada y espera
13. VBAT alimenta RTC y registros de respaldo
14. Dos convertidores de analógico a digital de 12 bits con tiempo de conversión 1us (hasta 16 canales de entrada)
15. DMA
16. 37 puertos rápidos 1/0, todos los 1/00 pueden asignarse a 16 interrupciones externas; casi todos los puertos pueden tolerar señales de 5V
17. 3 temporizadores de uso general, 1 temporizador avanzado
18. 2 (SPI1, SP12)
19. 2 (12C1, 12C2)
20. 3 (USART1, USART2, USART3)
21. 1 (USB 2.0 de máxima velocidad)
22. 1 (iniciativa 2.0B)
