Descripción:

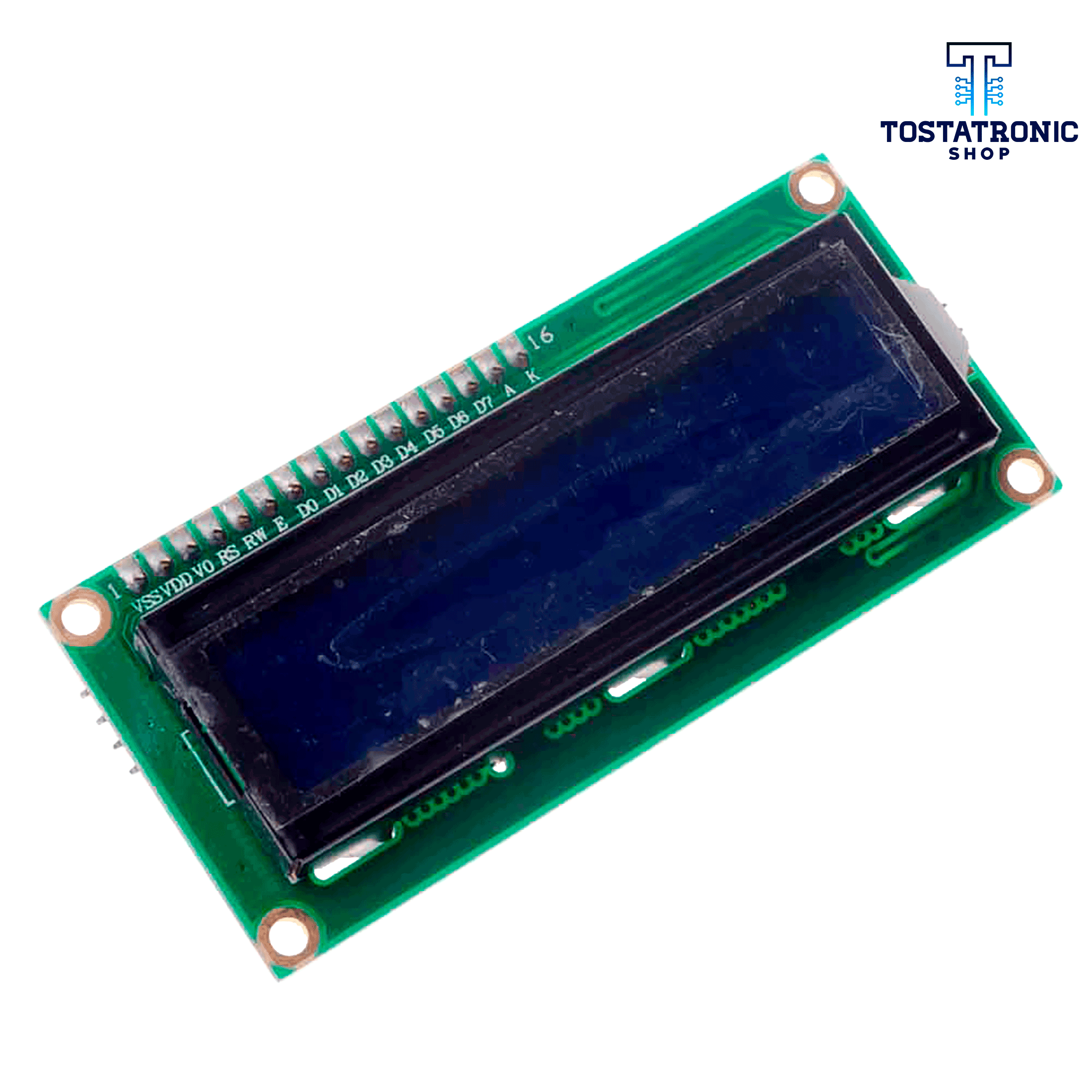

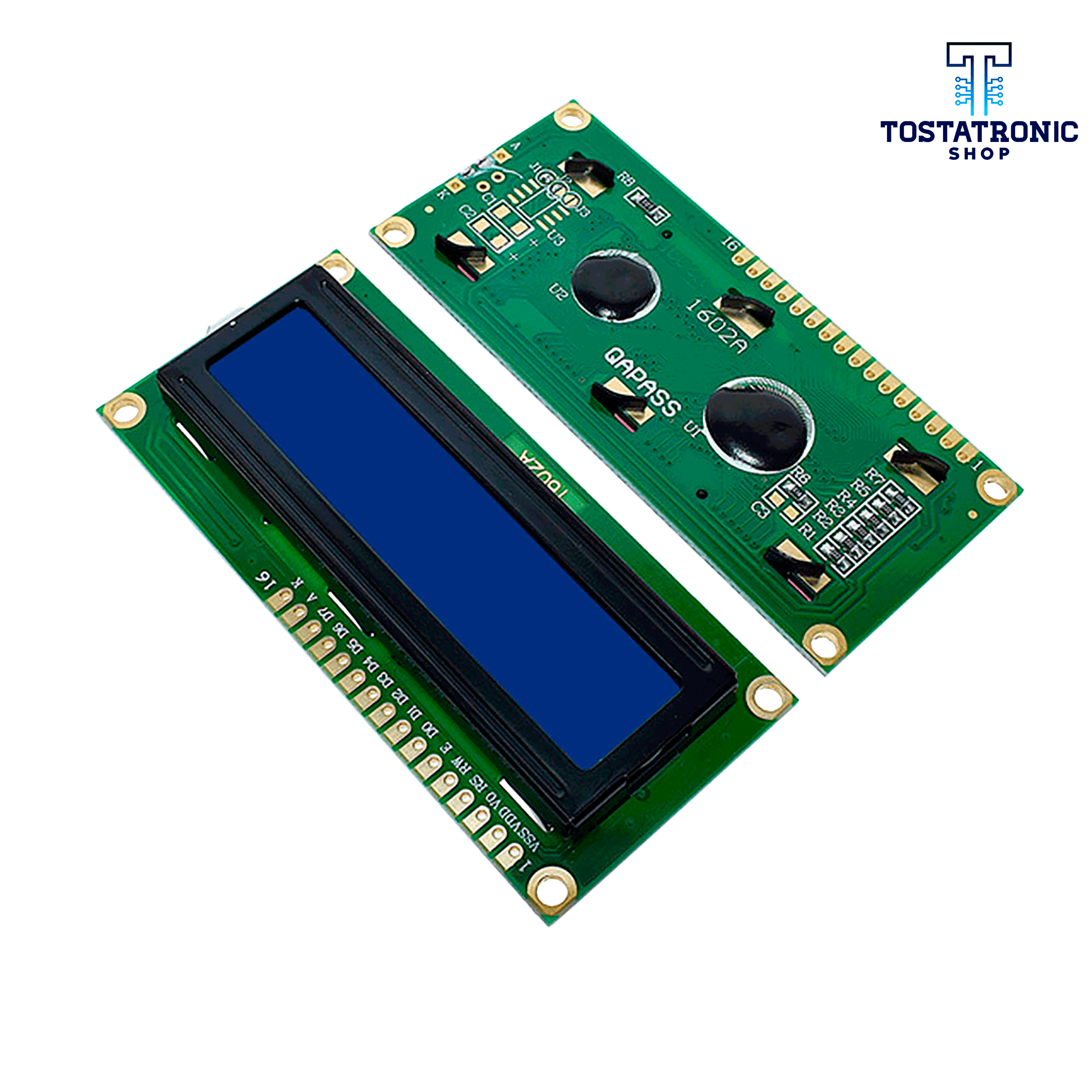

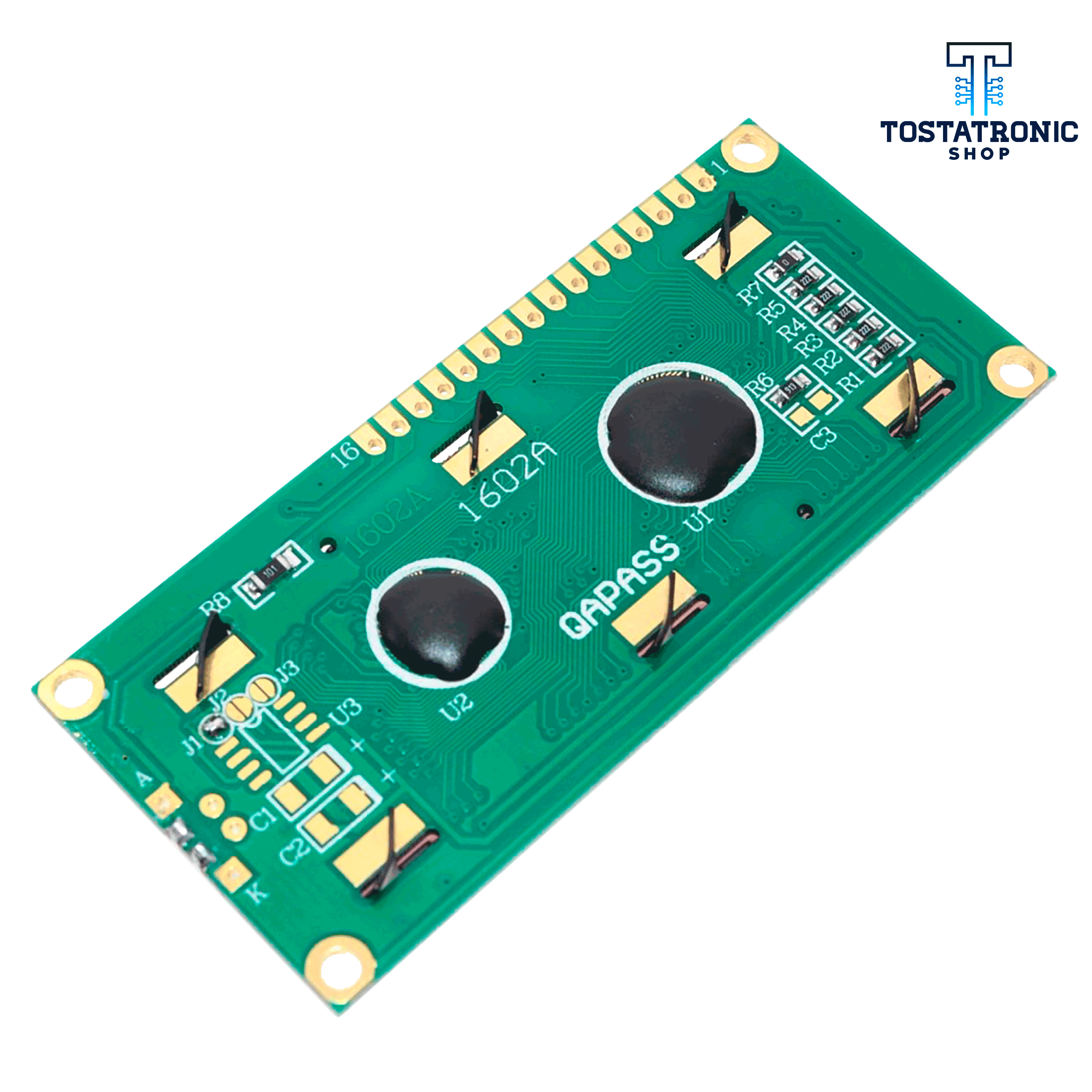

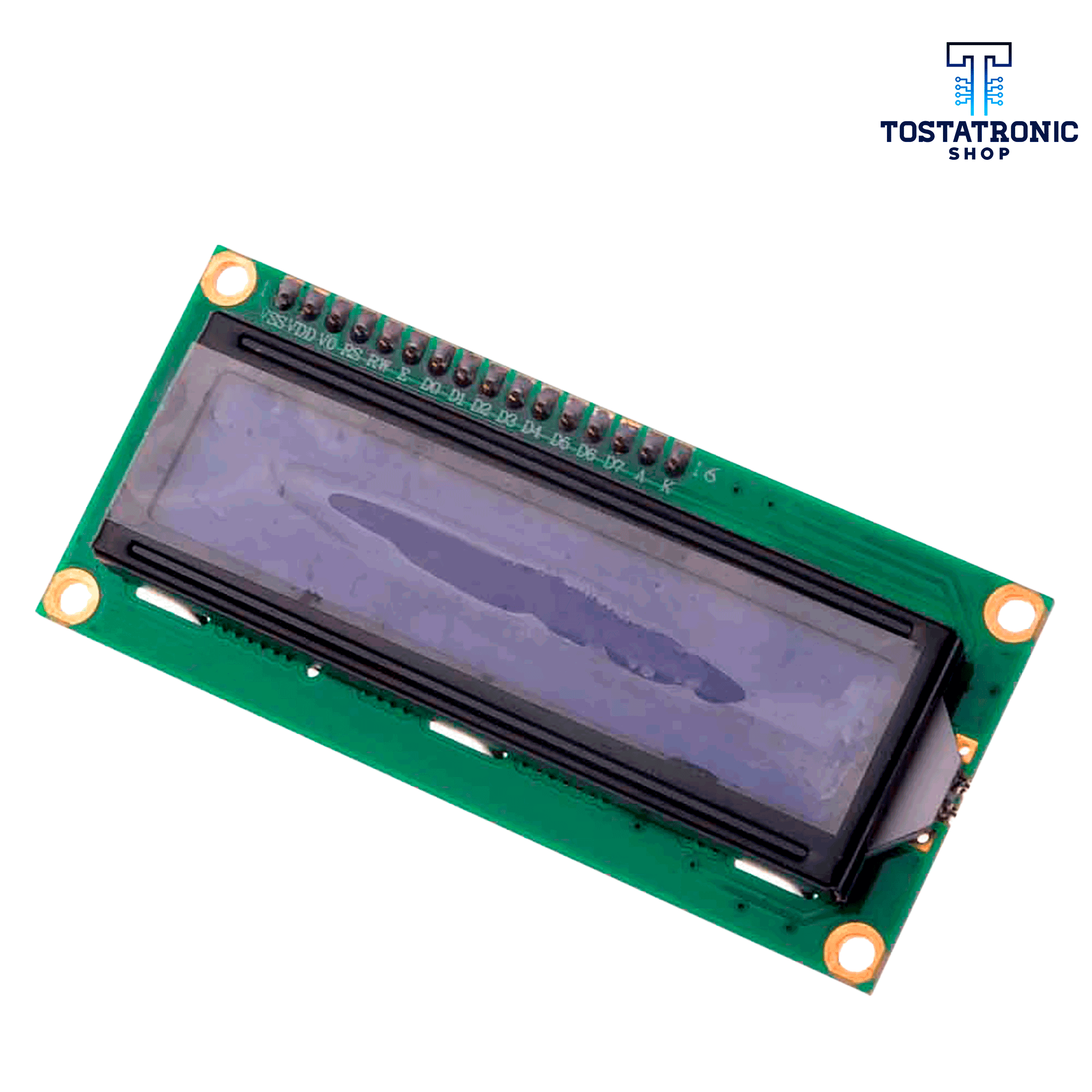

Display LCD 16×2 – EW162B0YMY con 32 caracteres distribuidos en 2 lineas (16×2), con iluminación de fondo verde. OJO: Esta pantalla tiene una distribución diferente que la 16×2 estandar que se usa para el keypad shield Arduino. Sin embargo tenemos un tutorial y tiene el mismo controlador.

Características:

• Caracteres: 16×2
• Luz de fondo: verde
• Display LCD 16×2 – EW162B0YMY

Especificaciones:

• Controlador: HD44780
• Control: 4 y 8 Bits
• Crea caracteres propios
• Ajusta el contraste

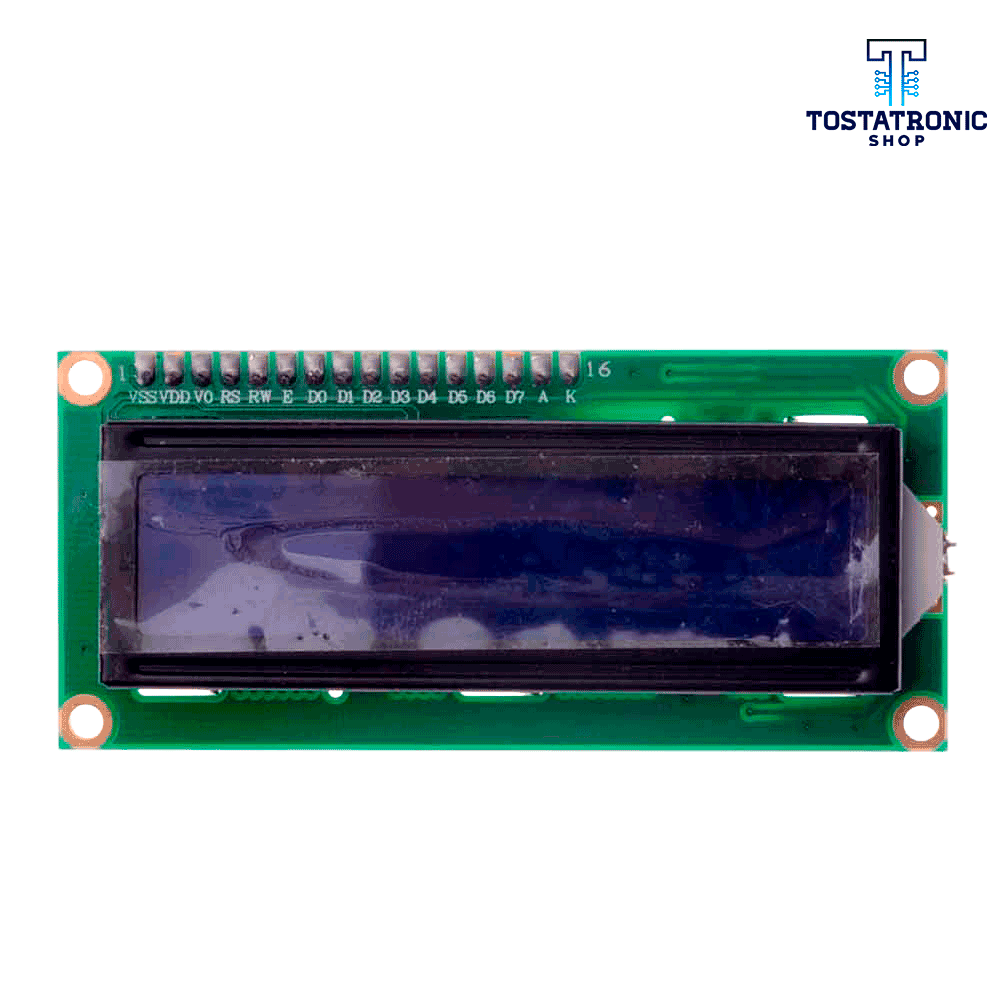

Vss: Gnd
Vdd: +5 voltios
Vee: corresponde al pin de contraste, lo regularemos con un potenciómetro de 10K conectado a Vdd.

RS: Corresponde al pin de selección de registro de control de datos (0) o registro de datos(1). Es decir el pin RS funciona paralelamente a los pines del bus de datos. Cuando RS es 0 el dato presente en el bus pertenece a un registro de control/instrucción. y cuando RS es 1 el dato presente en el bus de datos pertenece a un registro de datos o un carácter.
RW: Corresponde al pin de Escritura(0) o de Lectura(1). Nos permite escribir un dato en la pantalla o leer un dato desde la pantalla.
E: Corresponde al pin Enable o de habilitación. Si E(0) esto quiere decir que el LCD no esta activado para recibir datos, pero si E(1) se encuentra activo y podemos escribir o leer desde el LCD.

El Bus de datos bidireccional comprende desde los pines D0 a D7. Para realizar la comunicación con el LCD podemos hacerlo utilizando los 8 bits del bus de datos(D0 a D7) o  empleando los 4 bits mas significativos del bus de datos(D4 a D7). En este caso vamos a explicar la comunicación con el bus de 4 bits.

Conexiones LCD 16X2 con Arduino
