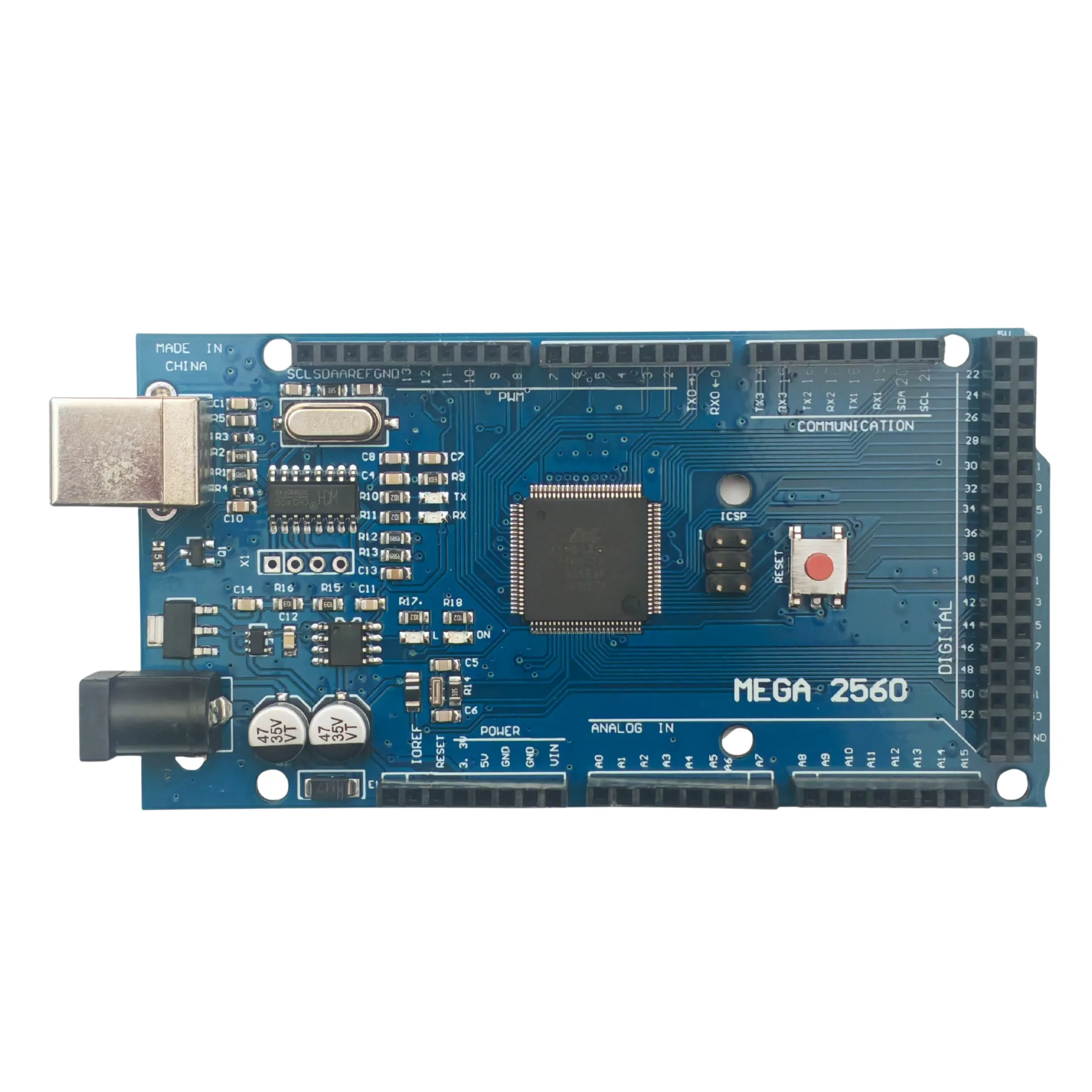

La tarjeta Mega 2560 con chip de comunicación serial CH340 es una placa de desarrollo basada en el microcontrolador ATmega2560, ampliamente utilizada en proyectos que demandan más entradas, salidas y capacidad de procesamiento que una placa convencional. Es compatible con el ecosistema Arduino Mega 2560 y funciona a 5V con reloj de 16 MHz.

Gracias a su convertidor USB a serial CH340, permite la programación y comunicación con la computadora mediante USB. Esta versión es muy popular en proyectos de robótica, automatización, impresoras 3D, sistemas de monitoreo y desarrollos con múltiples sensores o módulos, ya que ofrece 54 pines digitales, 16 entradas analógicas y 4 puertos UART por hardware. :contentReference[oaicite:0]{index=0}

Su diseño tipo Mega facilita el uso de shields y accesorios compatibles, convirtiéndola en una excelente opción para estudiantes, makers y profesionales que necesitan una plataforma robusta y versátil para prototipos y productos funcionales. :contentReference[oaicite:1]{index=1}

Especificaciones técnicas

• Tipo de producto: Tarjeta de desarrollo compatible con Mega 2560
• Microcontrolador: ATmega2560
• Chip USB a serial: CH340 / CH340G
• Voltaje de operación: 5 V
• Frecuencia de reloj: 16 MHz
• Pines digitales I/O: 54
• Salidas PWM: 15
• Entradas analógicas: 16
• Puertos seriales por hardware: 4 UART
• Memoria Flash: 256 KB
• SRAM: 8 KB
• EEPROM: 4 KB
• Corriente por pin I/O: 20 mA recomendada en la referencia oficial; algunas versiones comerciales listan hasta 40 mA máximo por pin
• Voltaje de entrada recomendado: 7 a 12 V
• Voltaje de entrada límite: 6 a 20 V
• Compatibilidad: Arduino IDE y shields tipo Mega

Aplicaciones de uso

• Proyectos de robótica y automatización.
• Control de múltiples sensores, relevadores y actuadores.
• Impresoras 3D, CNC y sistemas embebidos.
• Desarrollo con Arduino IDE para educación y prototipado.
• Interfaces seriales múltiples y sistemas de adquisición de datos.

Información adicional

Driver CH340: Descargar

Texto recomendado: Tarjeta Mega 2560 con CH340 compatible con Arduino, ideal para proyectos avanzados de electrónica, automatización y robótica. Incluye ATmega2560, 54 pines digitales, 16 entradas analógicas y 4 puertos seriales por hardware para desarrollos complejos

Preguntas frecuentes

¿Qué ventaja tiene sobre una placa más pequeña? Ofrece más pines, más memoria y más puertos seriales para proyectos complejos.

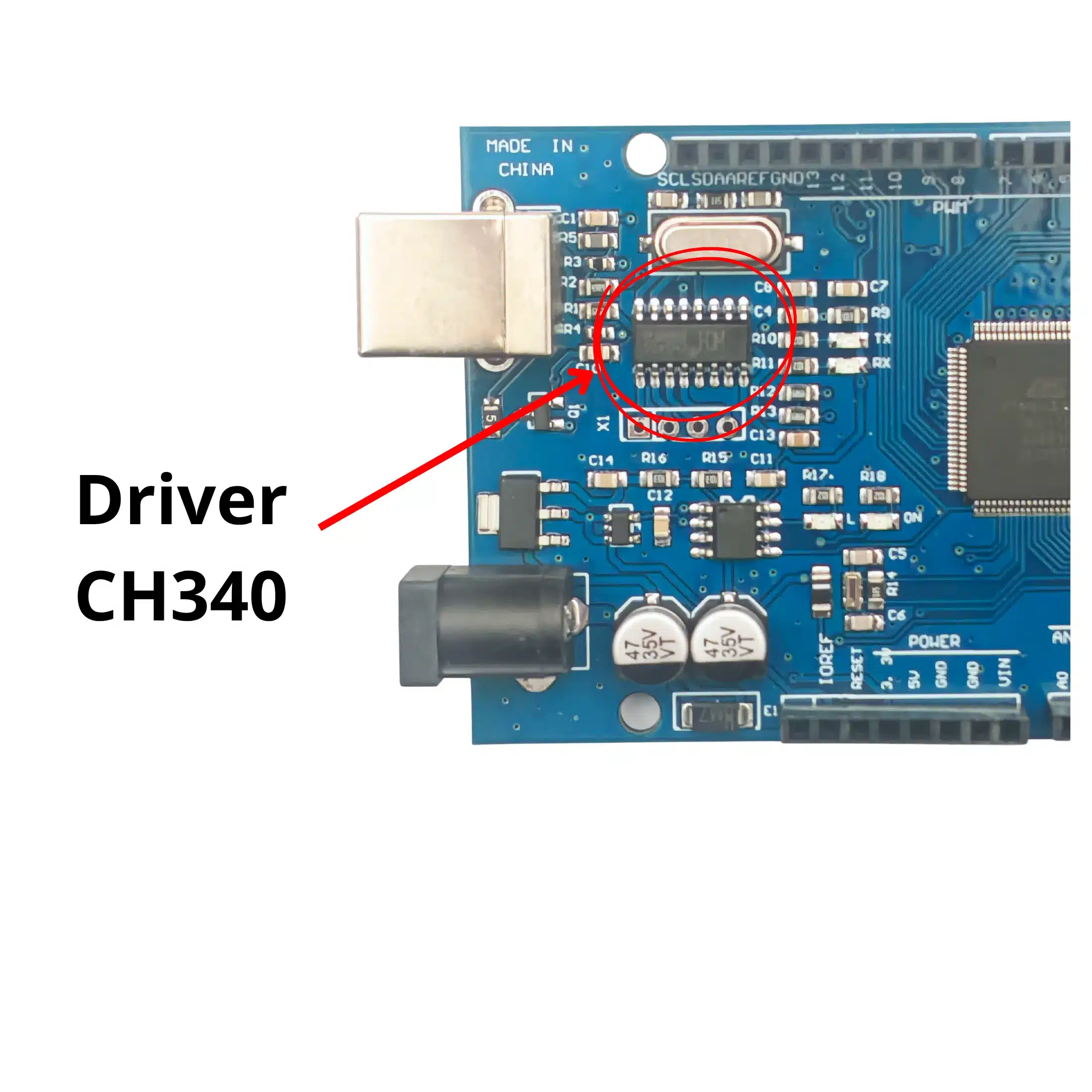

¿Qué hace el chip CH340? Se encarga de la conversión USB a comunicación serial para programar y comunicar la placa con la computadora.

¿Es compatible con Arduino IDE? Sí, estas placas compatibles Mega 2560 con CH340 se programan normalmente desde Arduino IDE seleccionando la tarjeta Mega 2560.
