Descripción:

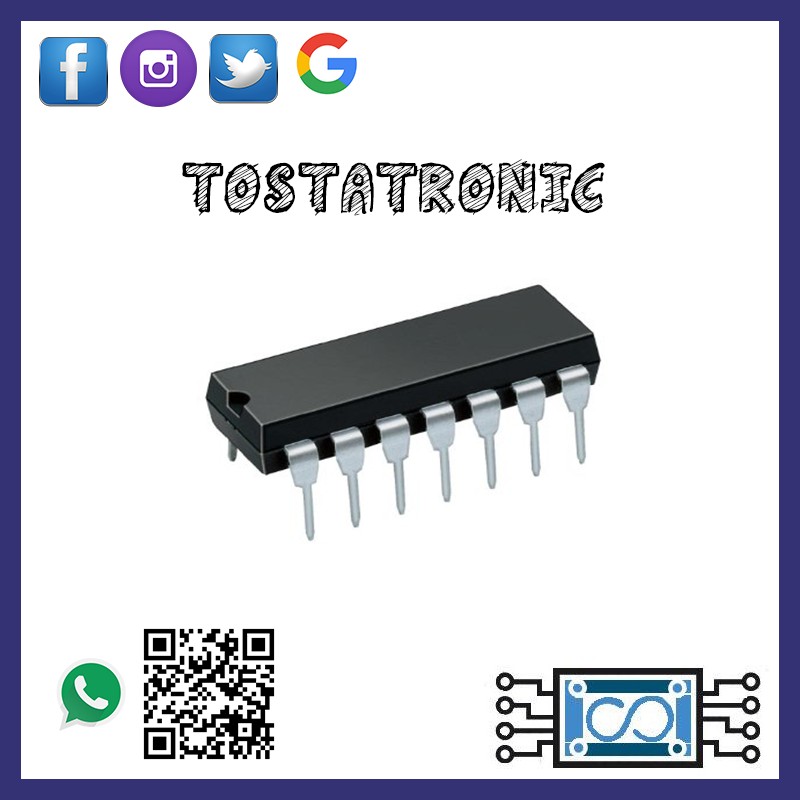

Registro de desplazamiento de 8 bits 74HC595, entrada serial y salida paralela o serial, salidas tri-estado con cerrojos (latches), entradas de reloj activadas por flanco de subida. CMOS

Un registro de desplazamiento es un circuito digital secuencial (es decir, que los valores de sus salidas dependen de sus entradas y de los valores anteriores) consistente en una serie de biestables, generalmente de tipo D, conectados en cascada, que basculan de forma sincrónica con la misma señal de reloj. Según las conexiones entre los biestables, se tiene un desplazamiento a la izquierda o a la derecha de la información almacenada.

Características:

• Entrada serial, salida paralela, o salida serial que permite conexión en cascada de varias unidades
• Velocidades similares a la familia LS-TTL
• Encapsulado: PDIP 16 pines
• Si las entradas de reloj se conectan juntas, el registro de desplazamiento siempre estará un ciclo de reloj adelantado que el registro de almacenamiento
• Registro de desplazamiento cuenta con entrada de clear directa
• Tecnología: High Speed CMOS (HC)

Especificaciones:

• Registro de desplazamiento de 8 bits alimenta un registro de almacenamiento tipo D (cerrojo)
• Registro de almacenamiento con salidas tri-estado de alta corriente, pueden manejar hasta 15 cargas LS-TTL
• Entradas de reloj separadas para el registro de desplazamiento y el de almacenamiento con activación por flanco de subida
• Muy bajo consumo de potencia, similar a los C.I. CMOS estándar
• Consumo de corriente bajo: 80 μA max.
• Tiempo de propagación: 13 ns típico
• Voltaje de alimentación: 2 V a 6 V

Hoja de Datos
