Características.

Descripción:

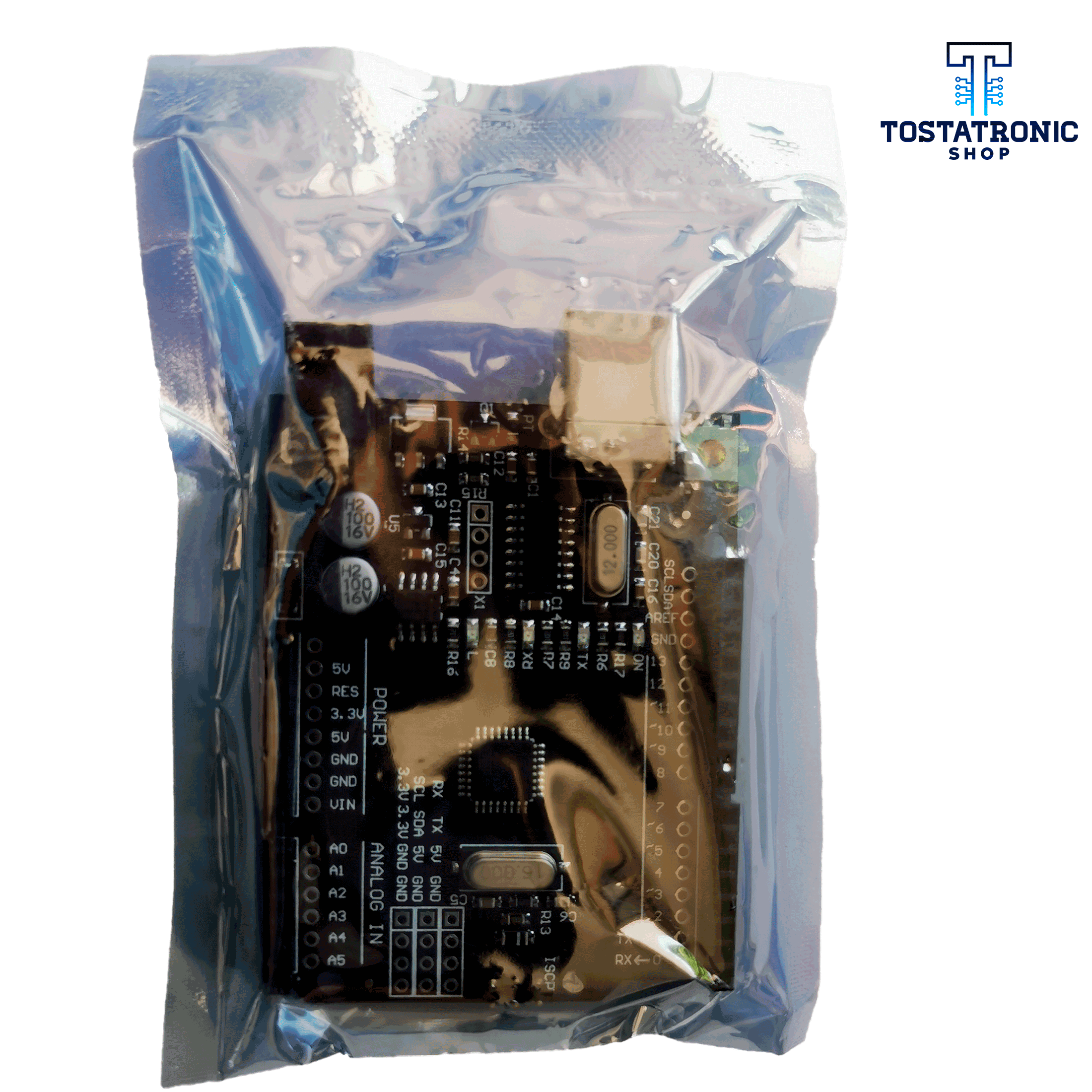

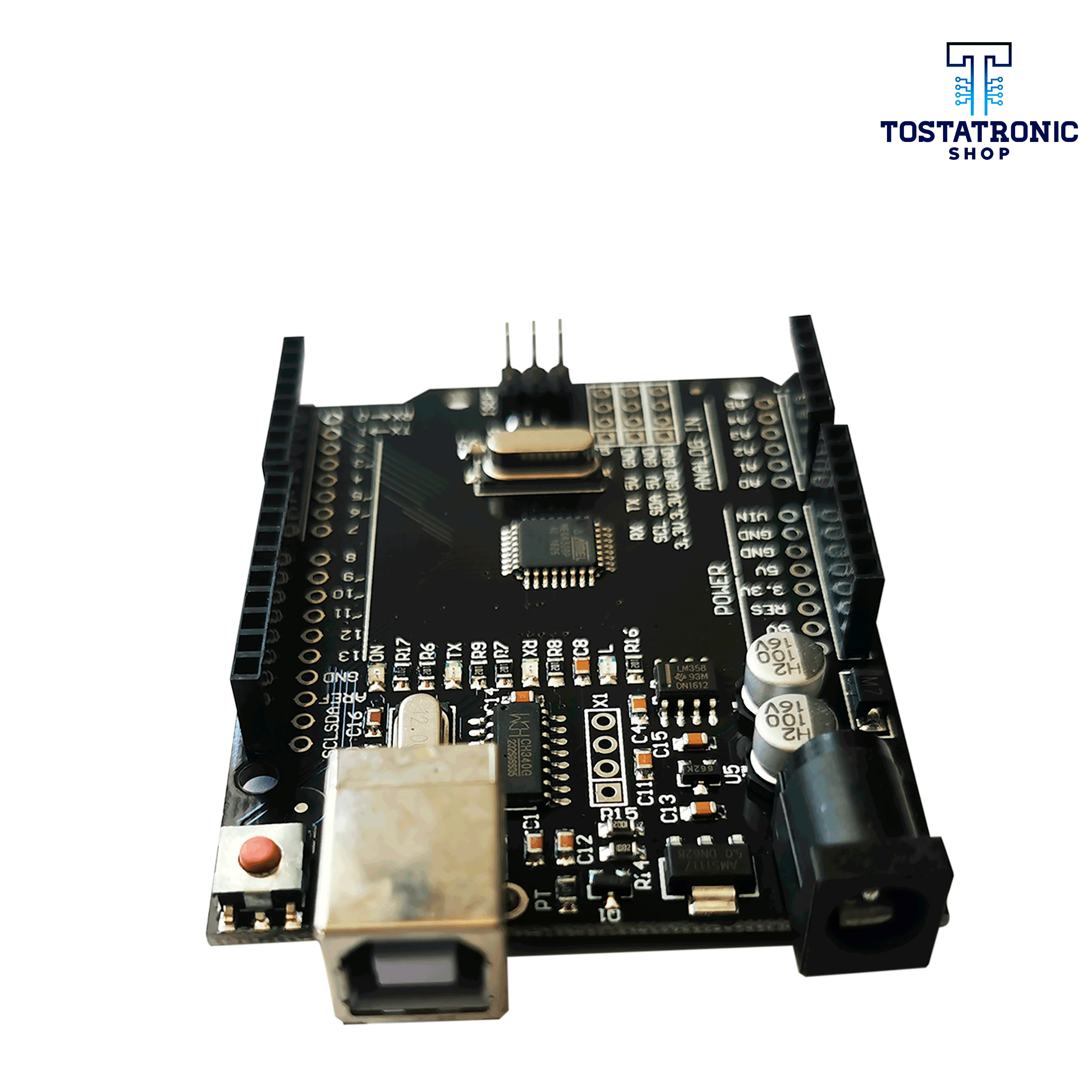

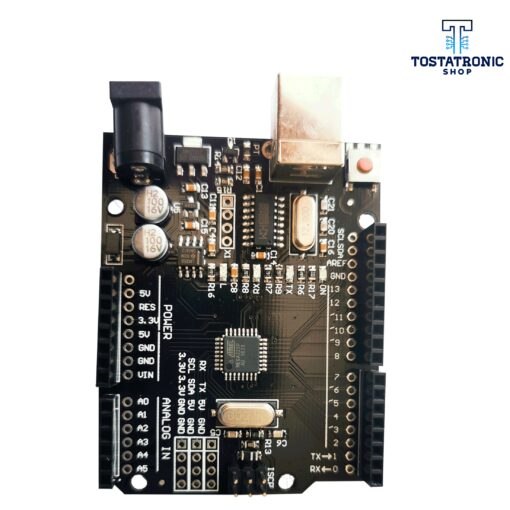

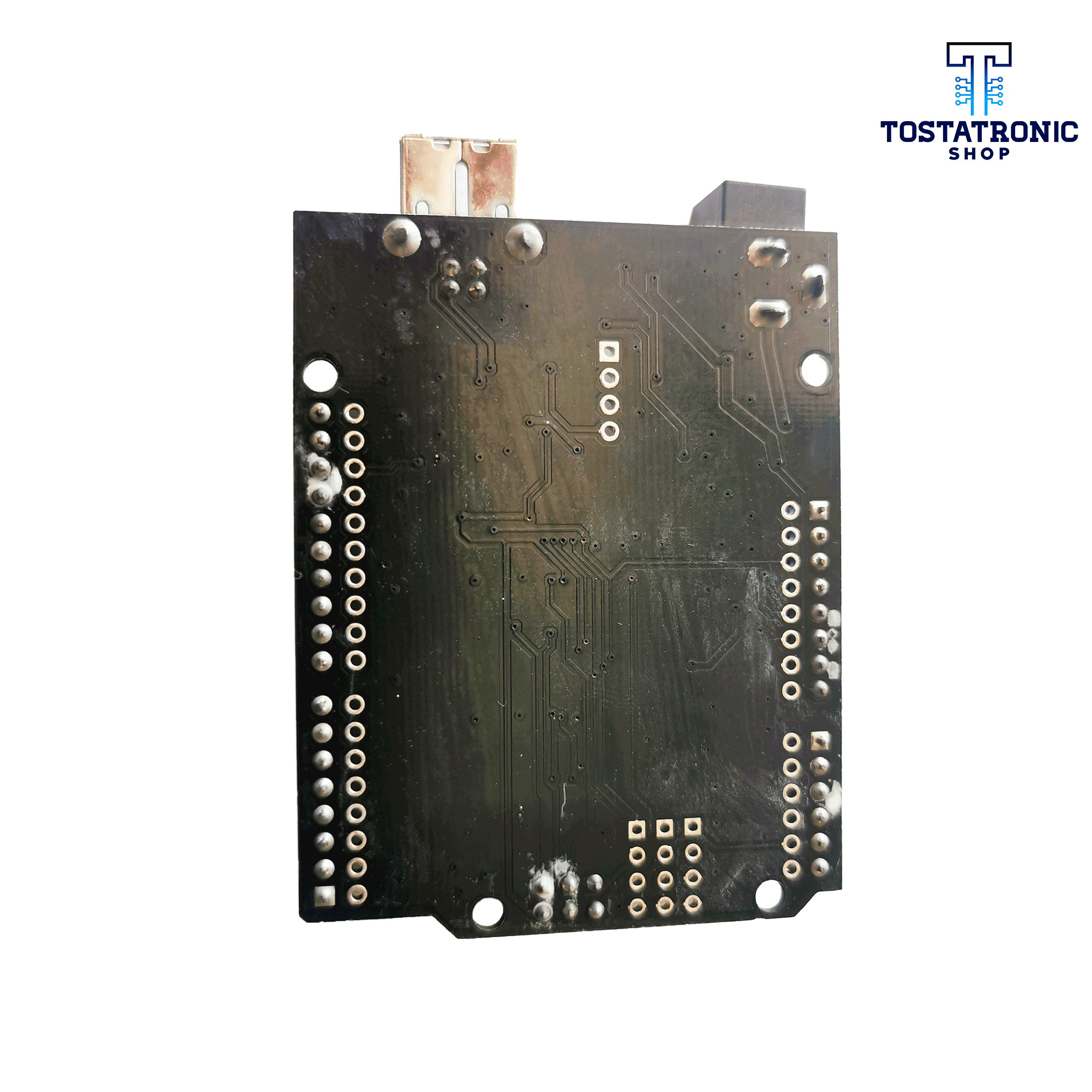

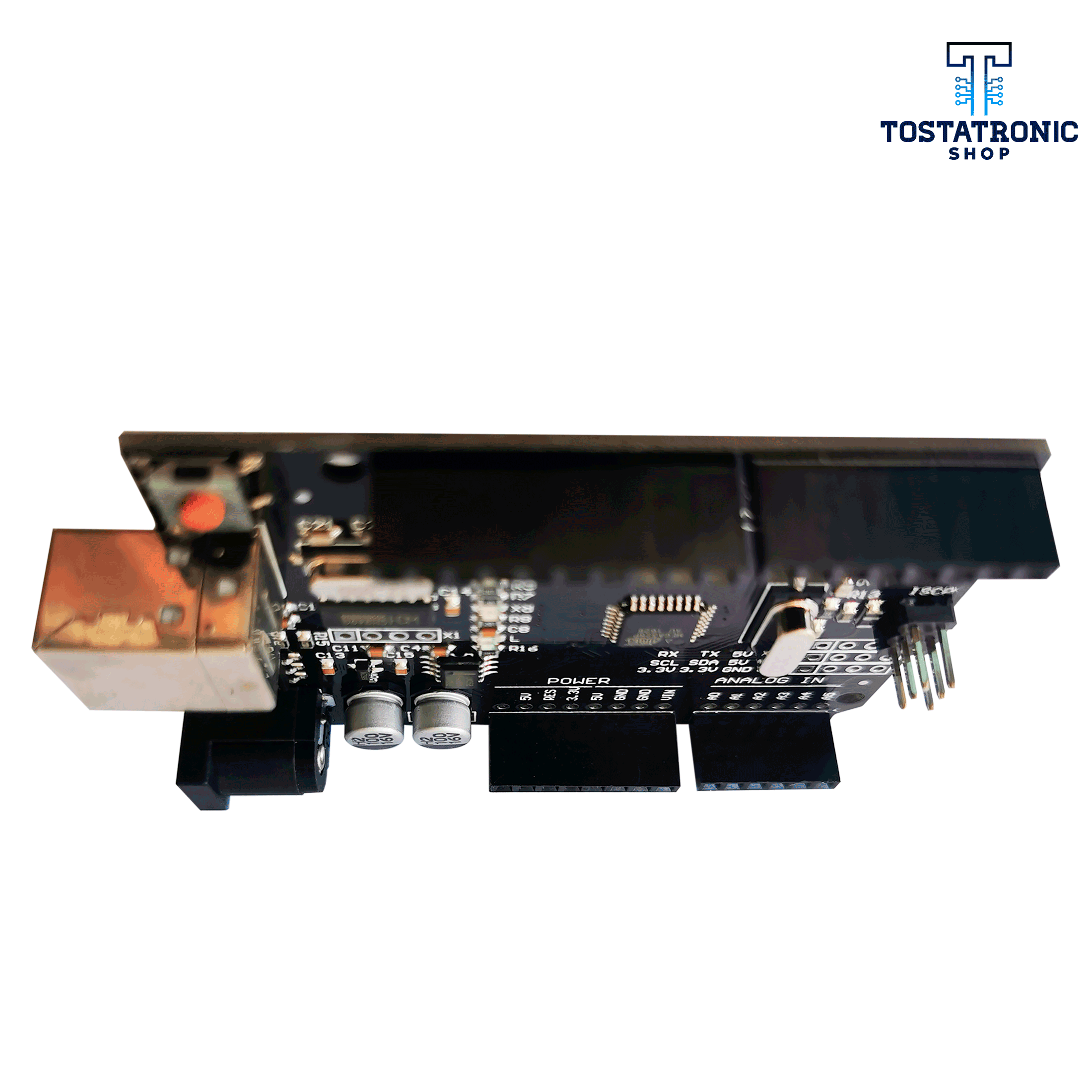

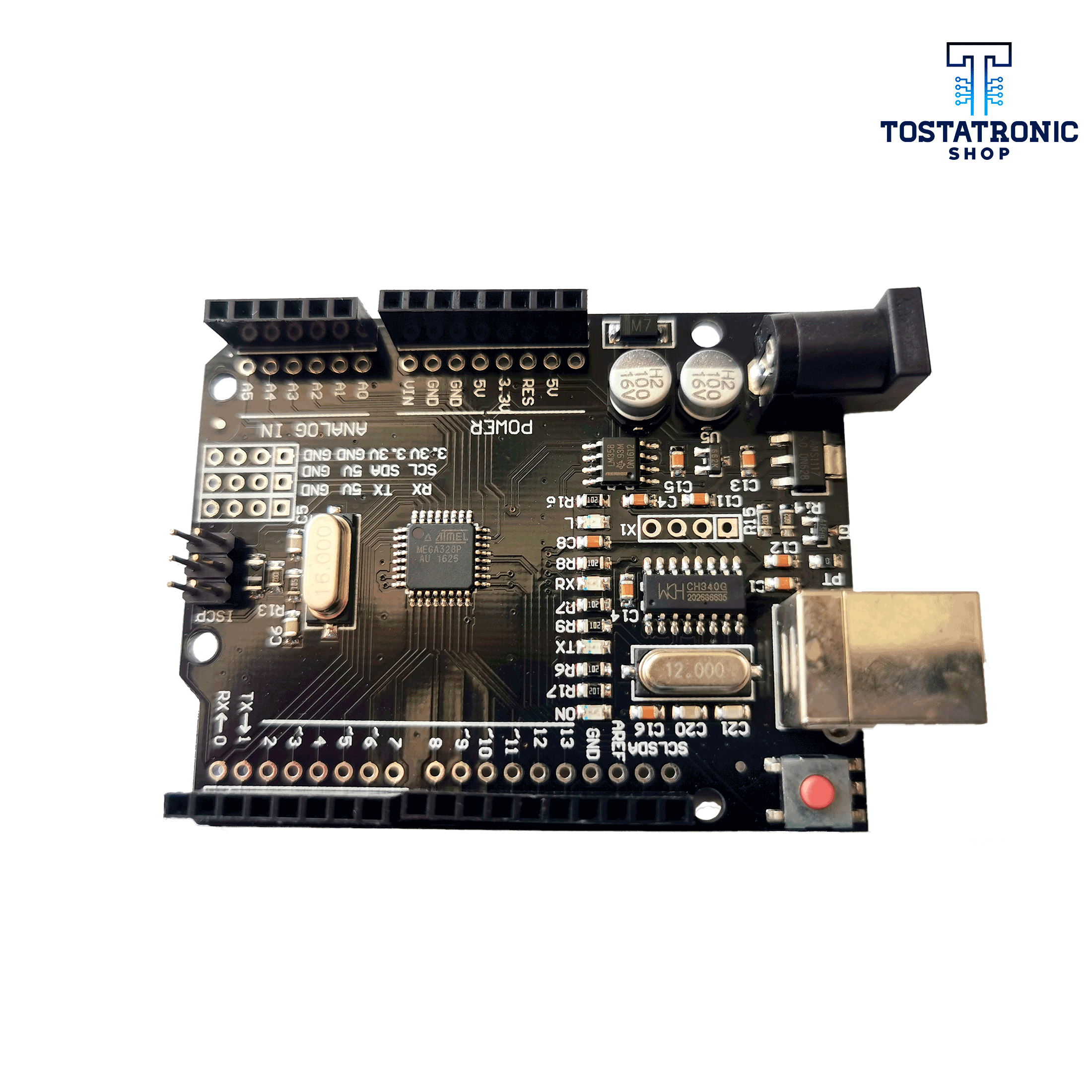

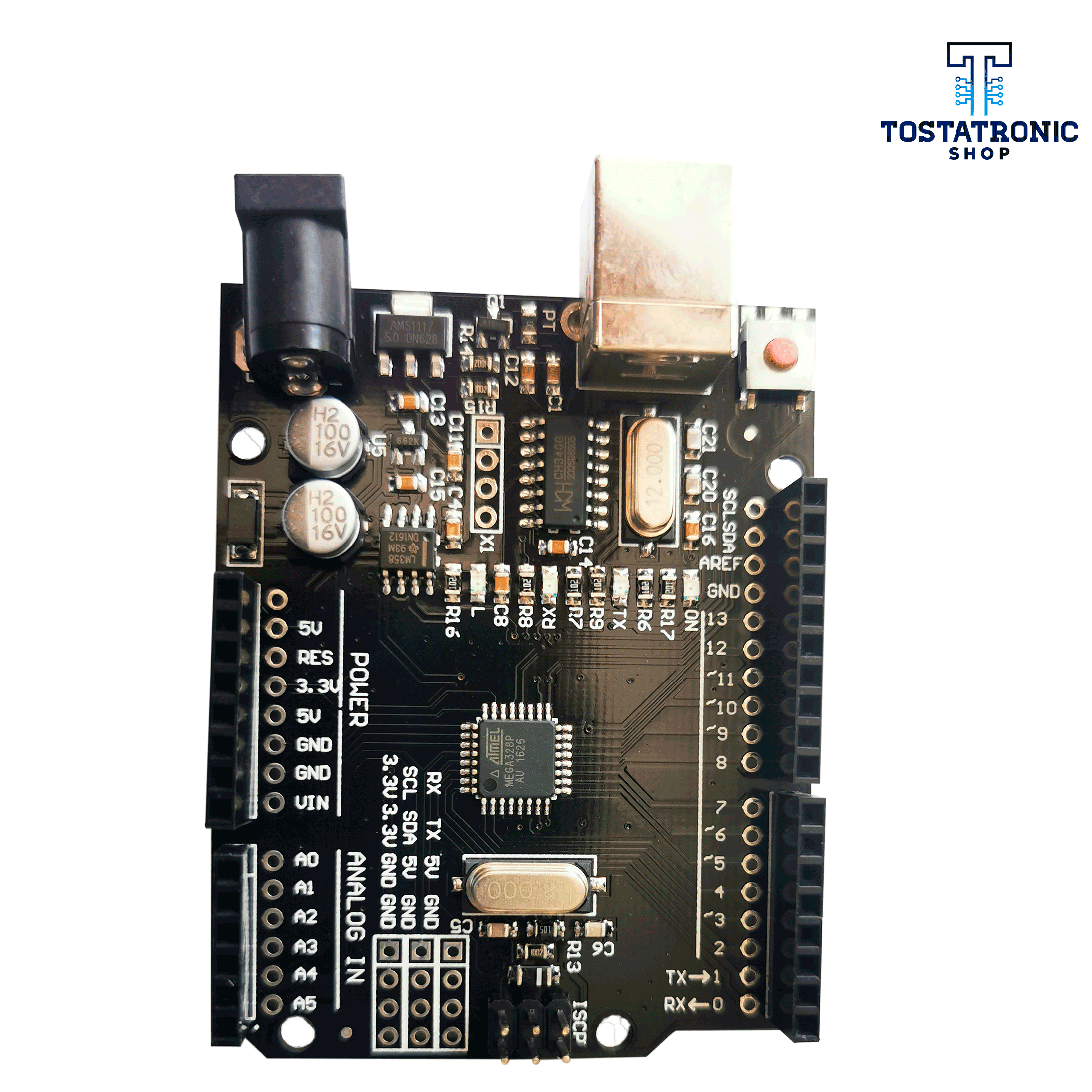

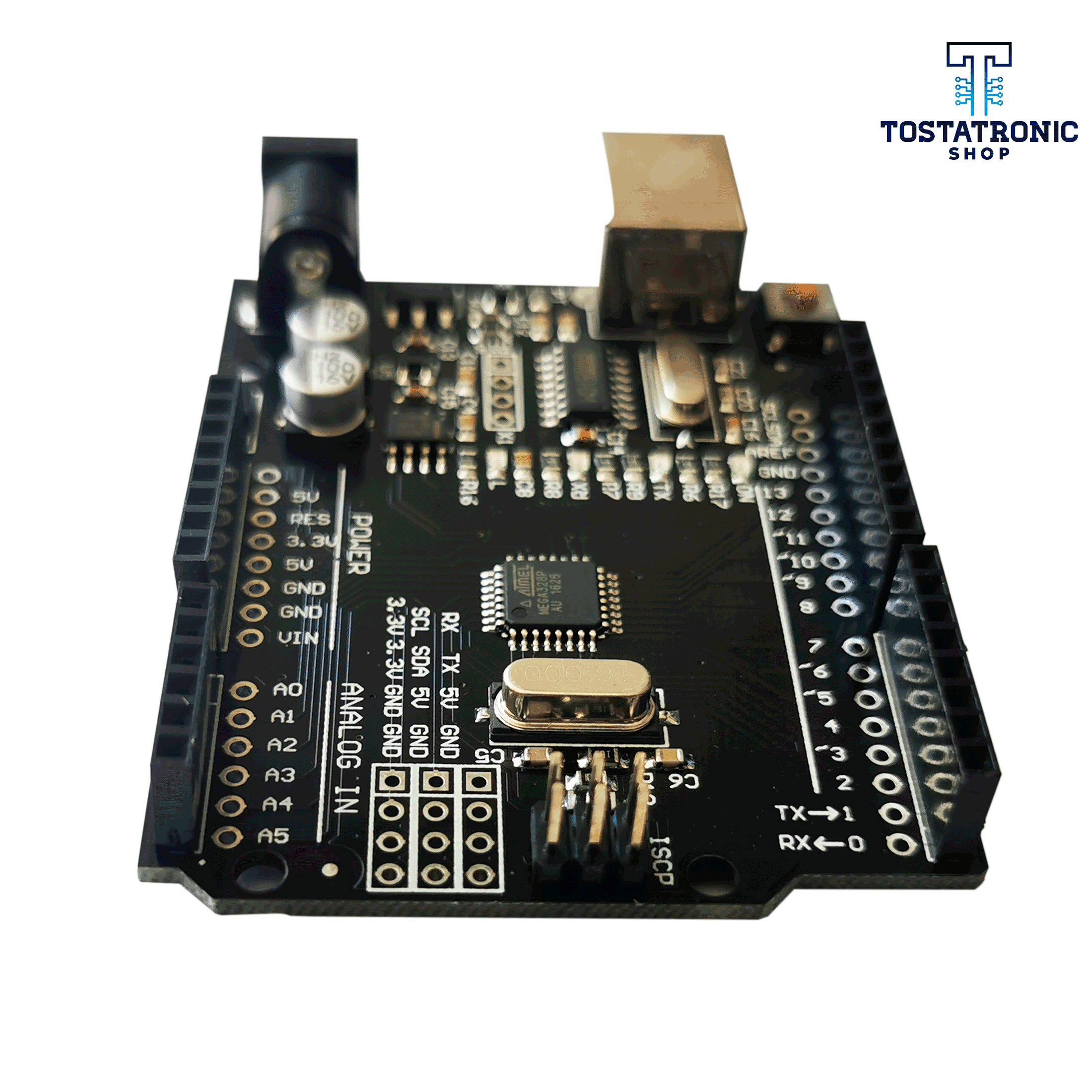

Tarjeta open hardware Tarjeta Compatible Arduino Uno  basada en el microcontrolador ATmega328. Esta versión incorpora un chip conversor USB a serial CH340 para realizar la conexión USB.

Puede ser alimentado por USB o por una fuente de alimentación externa si se requiere mayor corriente. Para ser programada se requiere el IDE v. 1.0 o superior descargado gratuitamente de la página de Arduino.

Página oficial de la plataforma Arduino: www.arduino.cc

Características:

Microcontrolador de 8 bits ATmega328-AU   (SMD: Montaje superficial)

20 pines entrada/salida digitales (6 pueden actuar como entradas analógicas y 6 pueden actuar como canales PWM)

ADC de 10 bits

1 USART para comunicación serial full duplex

1 bus de comunicaciones TWI (2-Wire) (I²C Compatible)

1 bus de comunicaciones SPI

1 LED para uso del usuario on-board

Interface USB (Conector tipo B). Incluye cable USB corto de 50 cm aprox.

Botón de reset

Conectores ICSP (In-Circuit Serial Programming)

Conector para fuente externa

Además de los conectores hembra clásicos, incorpora puntos de conexión para pines macho, a soldar por el usuario. Regreta de 40 pines incluida.

Especificaciones:

Reloj de 16 MHz

Memoria de programa (ROM): 32 kB Flash (0.5 kB usados por el bootloader)

Memoria RAM: 2 kB SRAM

Memoria ROM de datos: 1 kB EEPROM

Voltaje fuente externa recomendada: 7 V a 12 V DC

Voltaje fuente externa mínima: 6 V DC

Voltaje máximo en cualquier entrada / salida: 5.5 V DC (ó negativo: -0.5 V DC)

Corriente máxima absoluta en cualquier salida: 40 mA

Corriente máxima total del microcontrolador: 200 mA (La suma de la corriente de todas las salidas en cualquier momento no debe superar este valor)
