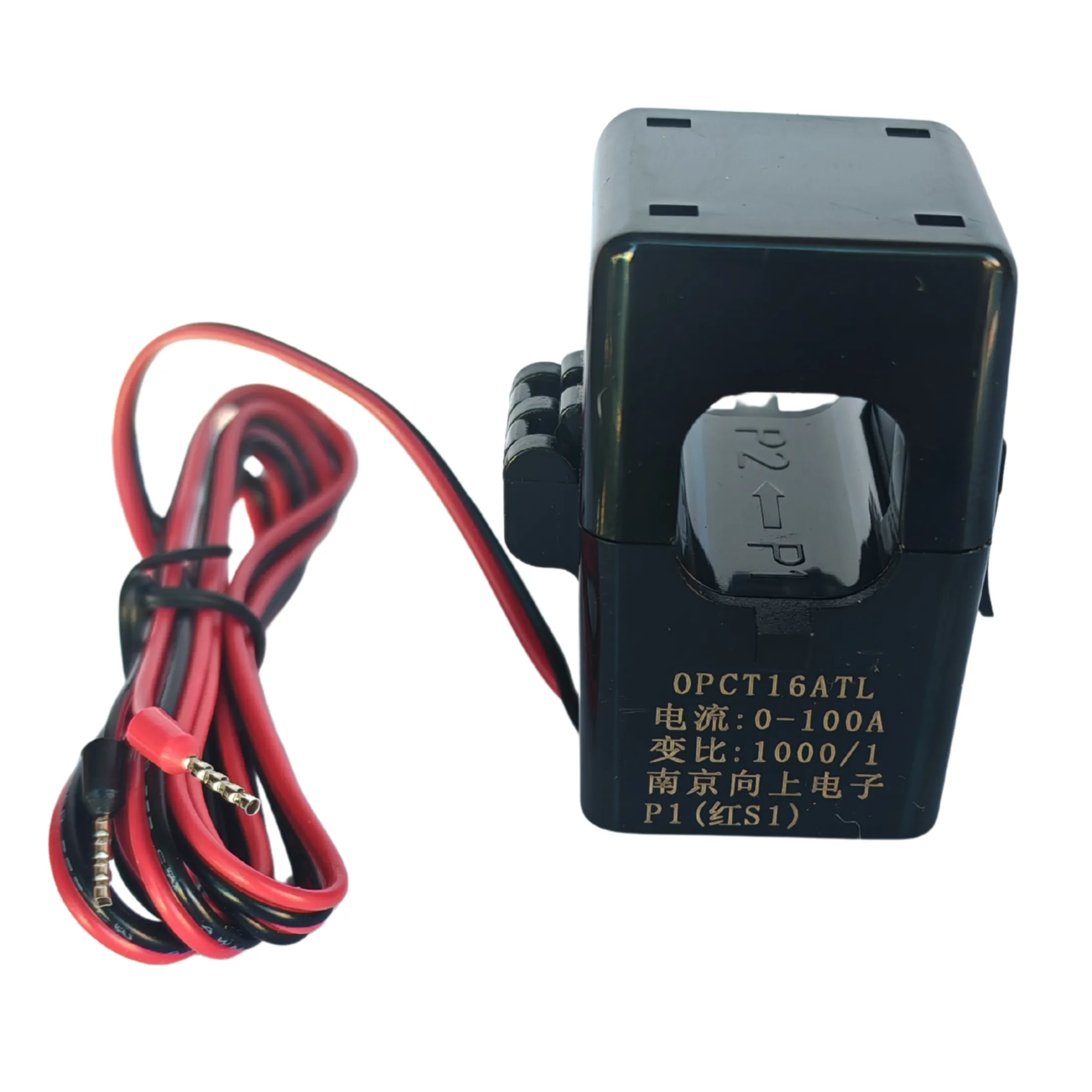

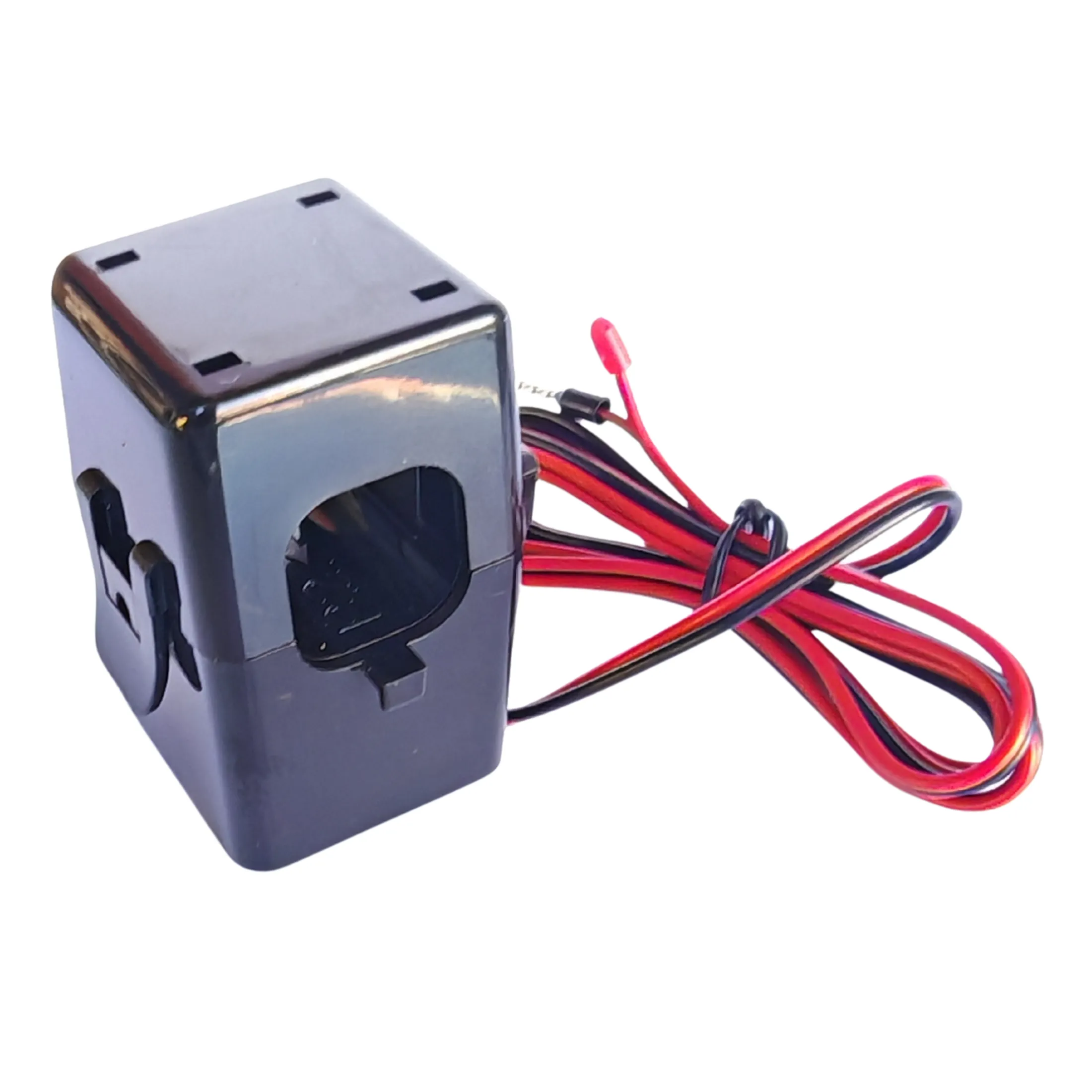

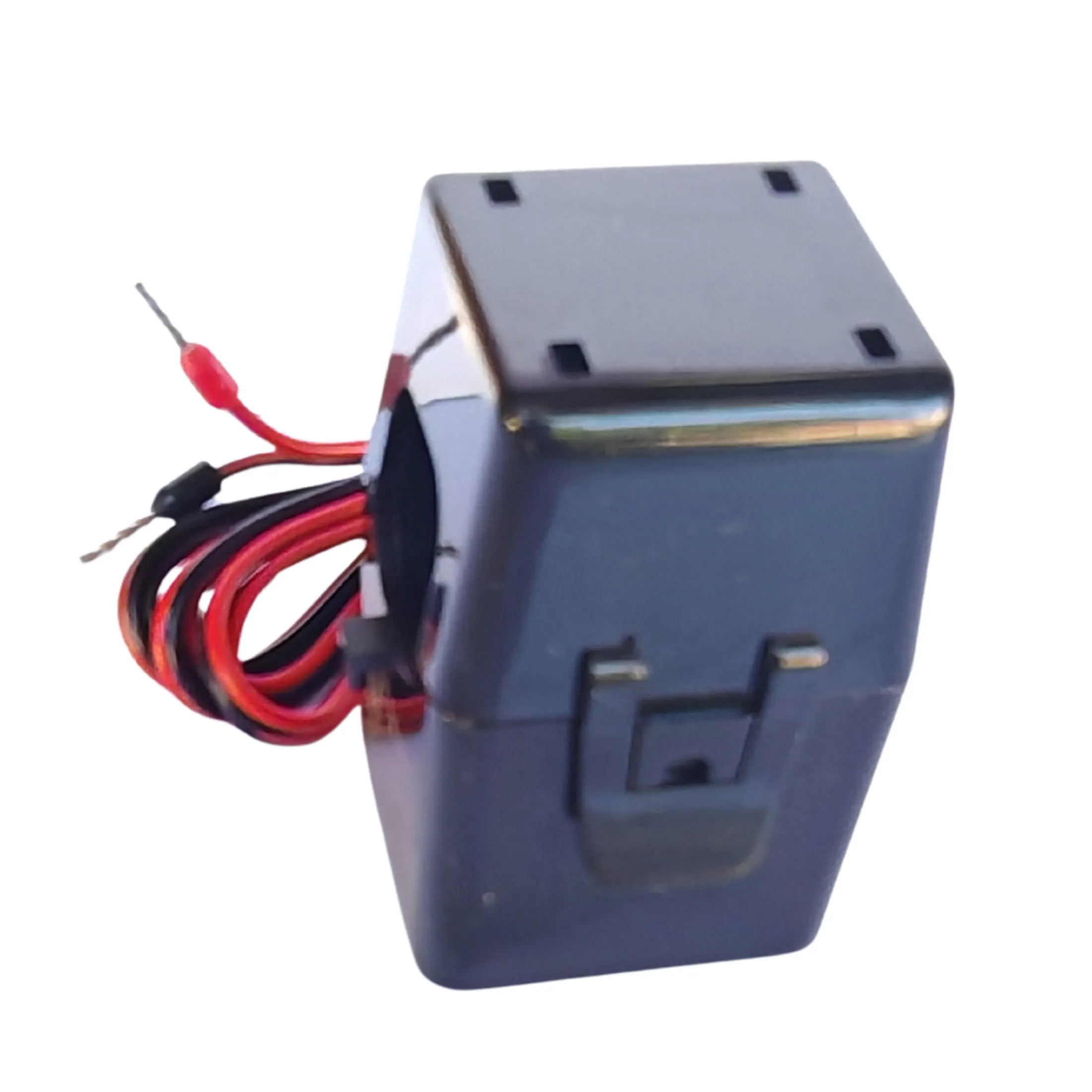

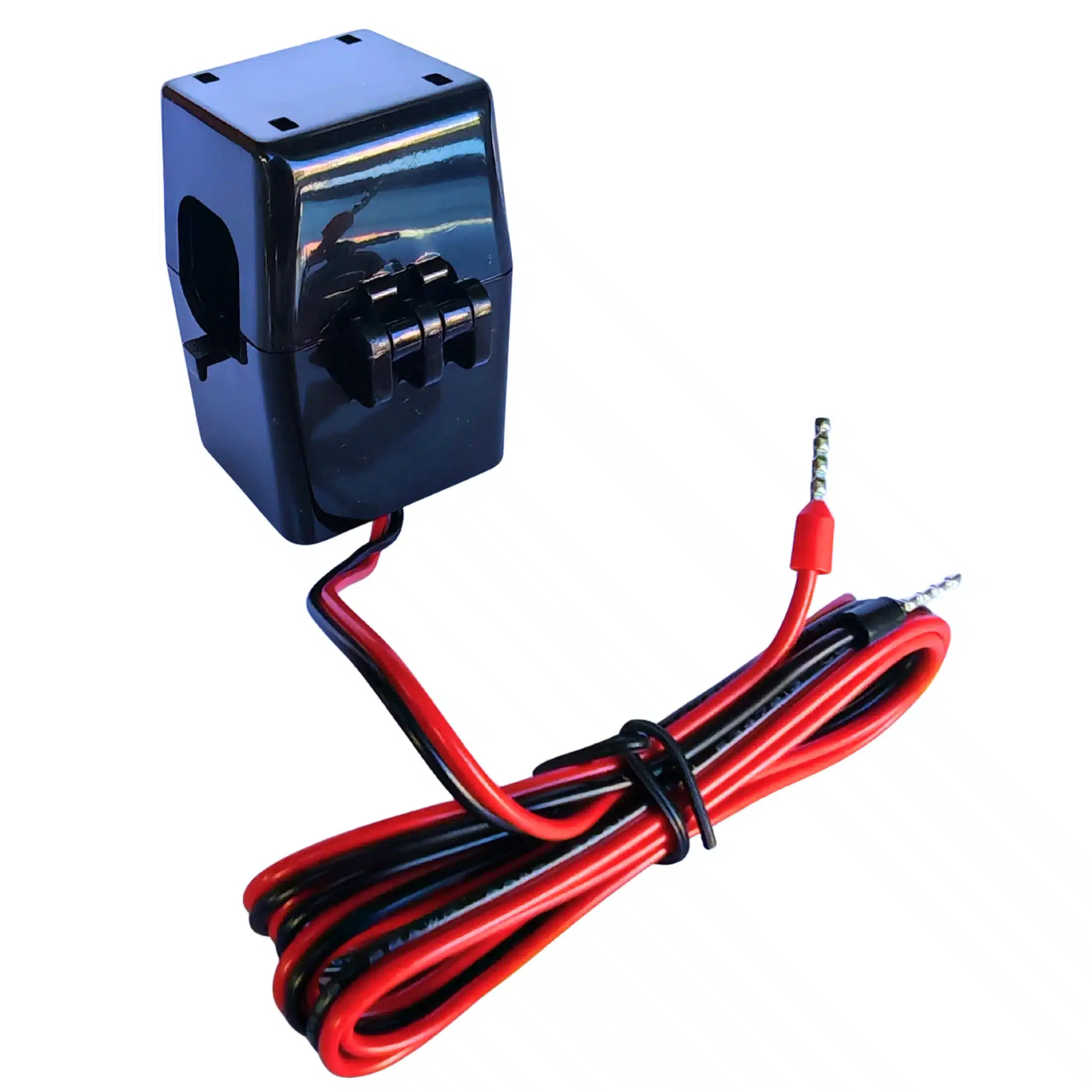

El Sensor de Corriente no Invasivo OPCT16AT es un transformador de corriente (Current Transformer o CT) de núcleo partido diseñado para medir corriente alterna (AC) de forma segura y sin necesidad de cortar el conductor eléctrico. Su diseño tipo Clamp permite una instalación rápida alrededor del cable, proporcionando aislamiento galvánico entre la línea de potencia y el circuito de medición.

Gracias a su excelente linealidad y precisión, el OPCT16AT es ampliamente utilizado en sistemas de monitoreo de consumo eléctrico, medidores inteligentes (Smart Meter), automatización industrial, cargadores para vehículos eléctricos, proyectos IoT y aplicaciones con microcontroladores como Arduino, ESP32, ESP8266, STM32 y Raspberry Pi. Su tamaño compacto facilita la integración en gabinetes eléctricos y equipos de monitoreo.

Este sensor ofrece una solución confiable para la medición de corriente AC sin contacto directo con el conductor, mejorando la seguridad de la instalación y reduciendo el tiempo de montaje. Dependiendo de la versión seleccionada, está disponible con diferentes relaciones de transformación para adaptarse a múltiples aplicaciones de medición. :contentReference[oaicite:0]{index=0}

Características eléctricas y técnicas

• Modelo: OPCT16AT.
• Tipo: Transformador de Corriente (CT) de núcleo partido.
• Tecnología: Sensor de corriente no invasivo tipo Clamp.
• Corriente de entrada: Disponible en versiones de 5 A, 50 A, 60 A, 80 A y hasta 100 A AC (según la variante).
• Corriente de salida: Disponible en versiones de 2.5 mA, 5 mA, 25 mA, 26.66 mA, 50 mA y 100 mA AC (según la variante).
• Relación de transformación: Disponible en 1000:1, 2000:1, 3000:1, 4000:1 y 5000:1 (dependiendo del modelo).
• Clase de precisión: 0.5.
• Error de linealidad: 0.3% a 0.5%.
• Frecuencia de operación: 50 Hz hasta 200 kHz.
• Voltaje de aislamiento: 2 kV AC durante 1 minuto.
• Resistencia de aislamiento: ≥ 500 MΩ.
• Diámetro interno de apertura: 16 mm.
• Material del núcleo: Ferrita de alta permeabilidad.
• Carcasa: ABS retardante a la flama UL94-V0.
• Temperatura de operación: -30 °C a +70 °C.

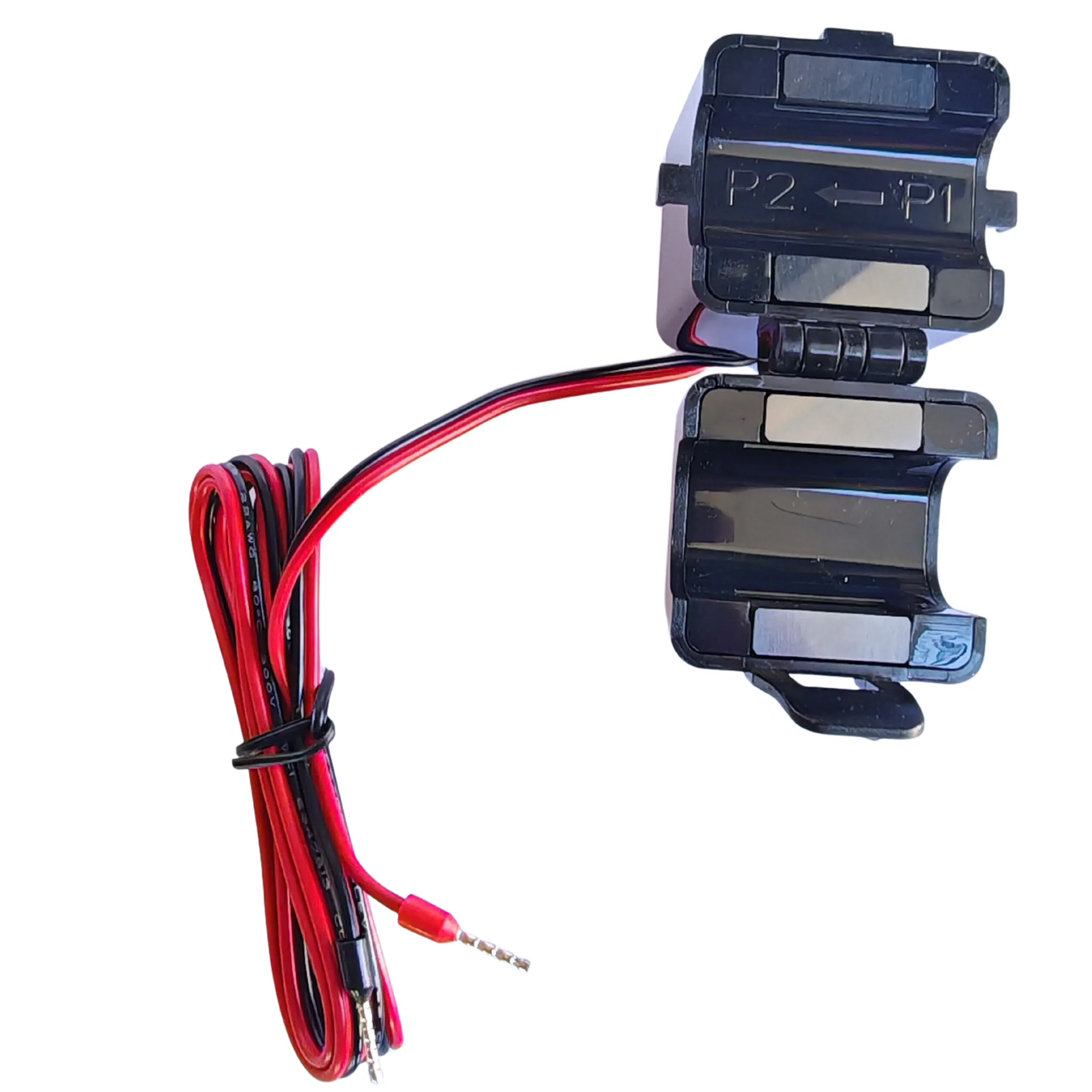

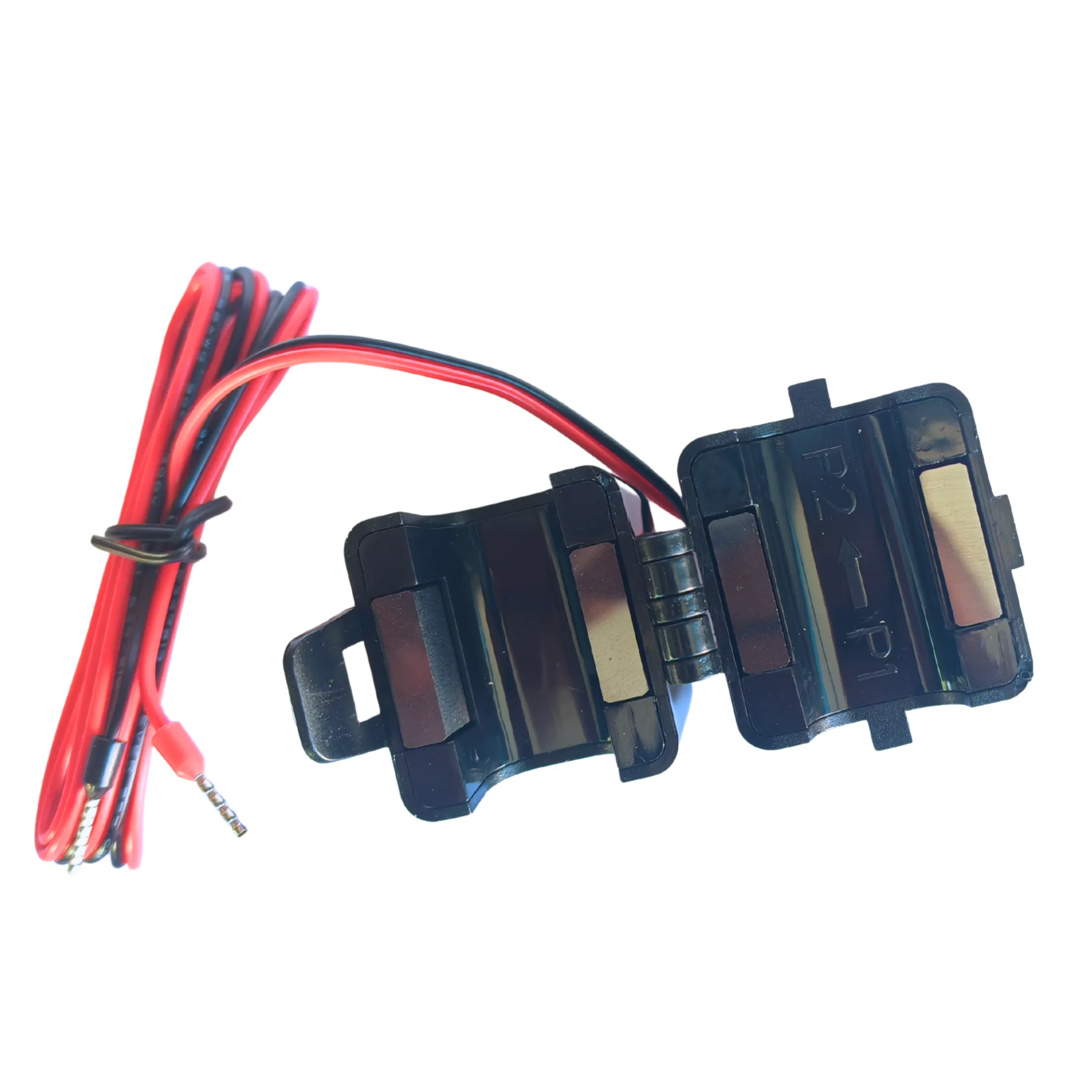

• Instalación mediante núcleo partido con fijación por abrazadera.
• No requiere alimentación externa.
• Aislamiento galvánico entre el circuito de potencia y el circuito de medición.

Aplicaciones

• Medición de corriente alterna (AC).
• Monitoreo de consumo energético.
• Medidores inteligentes (Smart Meter).
• Sistemas IoT para monitoreo eléctrico.
• Automatización industrial.
• Domótica y edificios inteligentes.
• Cargadores para vehículos eléctricos (EV Chargers).
• Protección y monitoreo de motores.
• Control de carga eléctrica.
• Proyectos con Arduino, ESP32, ESP8266, STM32 y Raspberry Pi.
• Instrumentación y adquisición de datos.
