Descripción:

Es un sensor de temperatura con una precisión calibrada de 1ºC y un rango que abarca desde -55º a +150ºC.

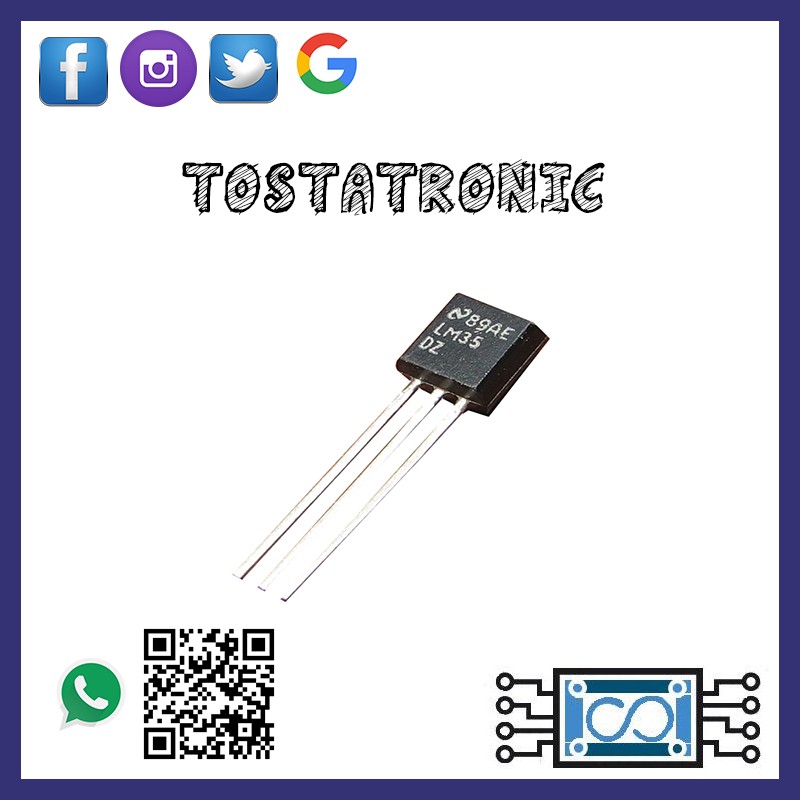

El sensor se presenta en diferentes encapsulados pero el más común es el to-92 de igual forma que un típico transistor con 3 patas, dos de ellas para alimentarlo y la tercera nos entrega un valor de tensión proporcional a la temperatura medida por el dispositivo.

Con el LM35 sobre la mesa las patillas hacia nosotros y las letras del encapsulado hacia arriba tenemos que de izquierda a derecha los pines son: VCC – Vout – GND.

Funcionamiento: Para hacernos un termómetro lo único que necesitamos es un voltímetro bien calibrado y en la escala correcta para que nos muestre el voltaje equivalente a temperatura  o se puede programar un arduino para que mida la tempertura.

El LM35 funciona en el rango de alimentación comprendido entre 4 y 30 voltios.

Características:

• Directamente calibrado en grados Celsius
• Exactitud de ±0.5 °C a temperatura ambiente (25 °C), y ±0.8 °C en el rango completo
• Bajo autocalentamiento: 0.08 °C con aire en reposo
• Encapsulado: TO-92

Especificaciones:

• Lineal. Salida de 10 mV/°C
• Voltaje de operación: 4 V a 30 V
• Consumo de corriente: < 60 μA típico
• Baja impedancia de salida: 0.1 Ω con carga de 1 mA
• Temperatura de operación: -55 °C a +150 °C
