Descripción:

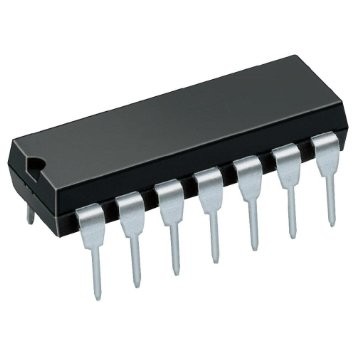

El CD4023BE es un CMOS triple de 3 entradas NAND Gate que proporciona al diseñador del sistema la implementación directa de la función NAND y complementa la familia existente de puertas CMOS. Todas las entradas y salidas están en buffer. Cumple con todos los requisitos del estándar tentativo de JEDEC no. 13B, “especificaciones estándar para la descripción de los dispositivos CMOS de la serie” B “.

Características:

• Numero de entradas: 3
• Tipo lógico: CMOS
• Encapsulado DIP 14 pines
• Modelo:60K5105
• Familia: CD4000
• Tipo circuito lógico NAND

Especificaciones:

• Rango de temperatura de almacenamiento: -65ºC ~ 150ºC
• Tensión de alimentación mínima: 3 V
• Tensión de alimentación máxima: 18 V
• Corriente de salida: 6.8 mA
• Temperatura de funcionamiento mínima: -55 ° C
• Temperatura de funcionamiento máxima: 125 ° C

Hoja de Datos
