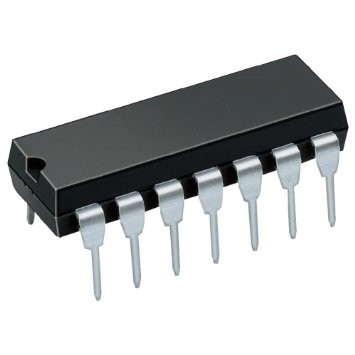

CD4011 CMOS Cuatro NAND de 2 Entradas

Name: CD4011 CMOS Cuatro NAND de 2 Entradas
SKU: BTCD4011
Price: 5.00 MXN
Availability: InStock

$5.00

Compuerta logica NAND

137 disponibles

Compra en hasta 12 pagos sin tarjeta con Mercado Pago

SKU: BTCD4011 Categorías: Electrónica, Semiconductores, Todos Etiquetas: CMOS, NAND

Descripción
Valoraciones (0)

Descripción:

El circuito integrado CMOS CD4011 es un componente electrónico que consiste en cuatro compuertas NAND de dos entradas, estas entradas están protegidas contra descargas estáticas con diodos VDD y VSS. Una característica importante de estas compuertas, es que pueden ser usadas de forma independiente y como interruptores además de presentar una elevadísima sensibilidad en vista de su alta impedancia de entrada.

La compuerta NAND es una puerta lógica digital que implementa la conjunción lógica negada, se comporta de acuerdo a la tabla de la verdad mostrada en la imagen de la derecha al igual que su estructura y la distribución de los pines de conexión. Cuando todas sus entradas están en 1 (uno), su salida es 0 (cero), mientras que cuando una sola de sus entradas o ambas están en 0 (cero), su salida va a ser 1 (uno). Este componente electrónico se presenta en un encapsulado DIL-14, (doble línea) además de encontrase también en el de tipo SMD (montaje superficial de dispositivos).

Características:

Tipo circuito: CMOS
Familia: CD4000
Tipo lógico: NAND
Número de entradas: 2
Fan out: Bajo consumo compatibilidad TTL: capaz de manejar dos compuertas tipo 74L y una de tipo 74LS, que pueden conectarse a la salida sin degradar los niveles lógicos
Encapsulado: DIP
Número de pines: 14

Especificaciones:

Tensión de alimentación mínimo: 3 V
Tensión de alimentación máxima: 15 V
Corriente por salida máxima: 10 mA
Velocidad máxima de operación: 4 MHz
Consumo de corriente aproximado: 1uA a 15 V por encima del rango de temperatura completo
Corriente de salida: 2.4mA
Rango de temperatura de funcionamiento: -40 ° C a +85 ° C

Hoja de Datos
