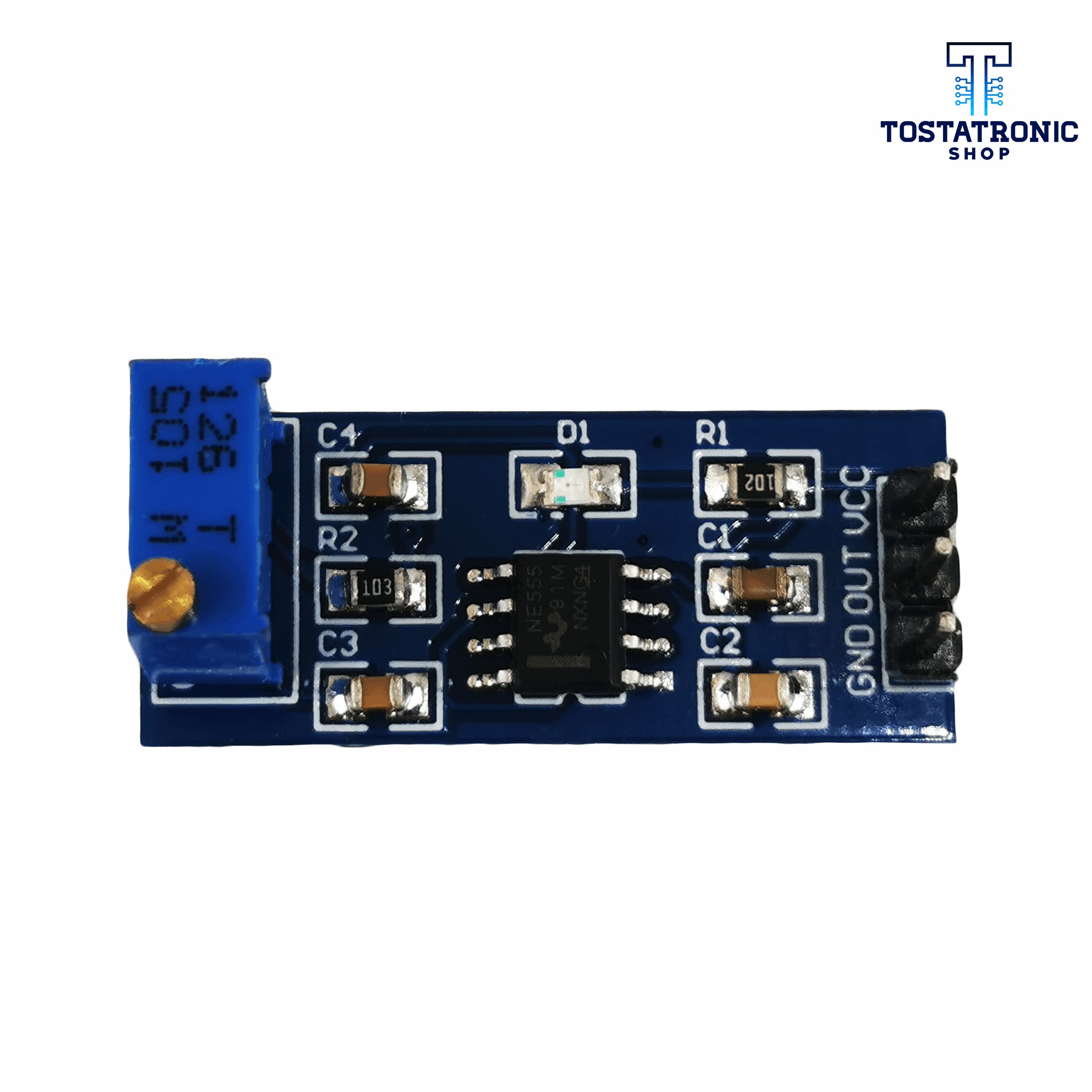

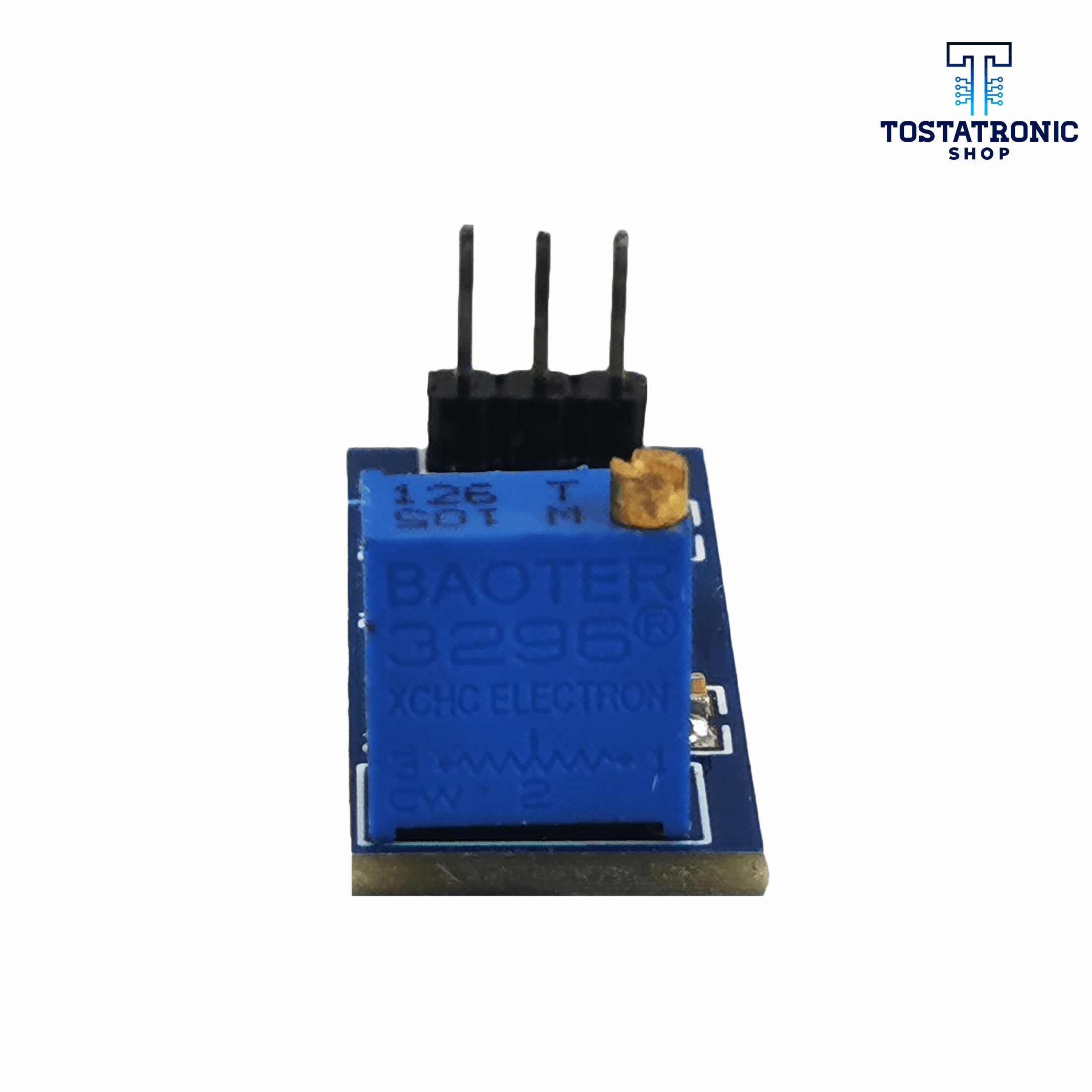

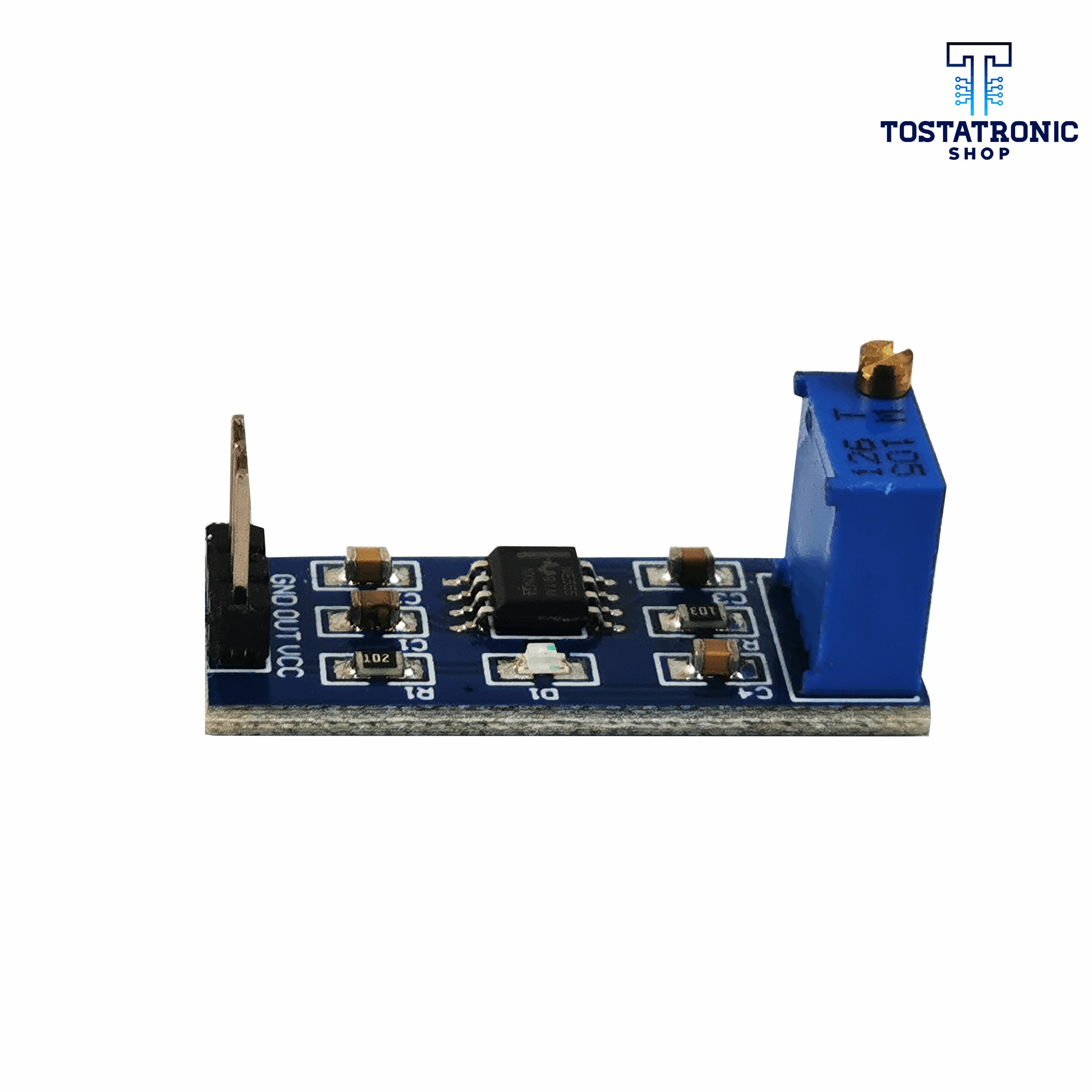

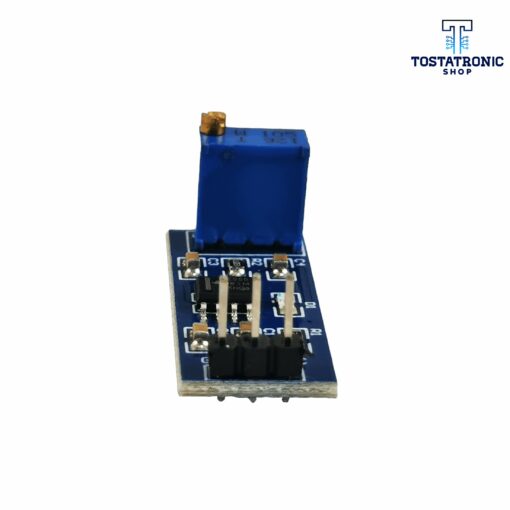

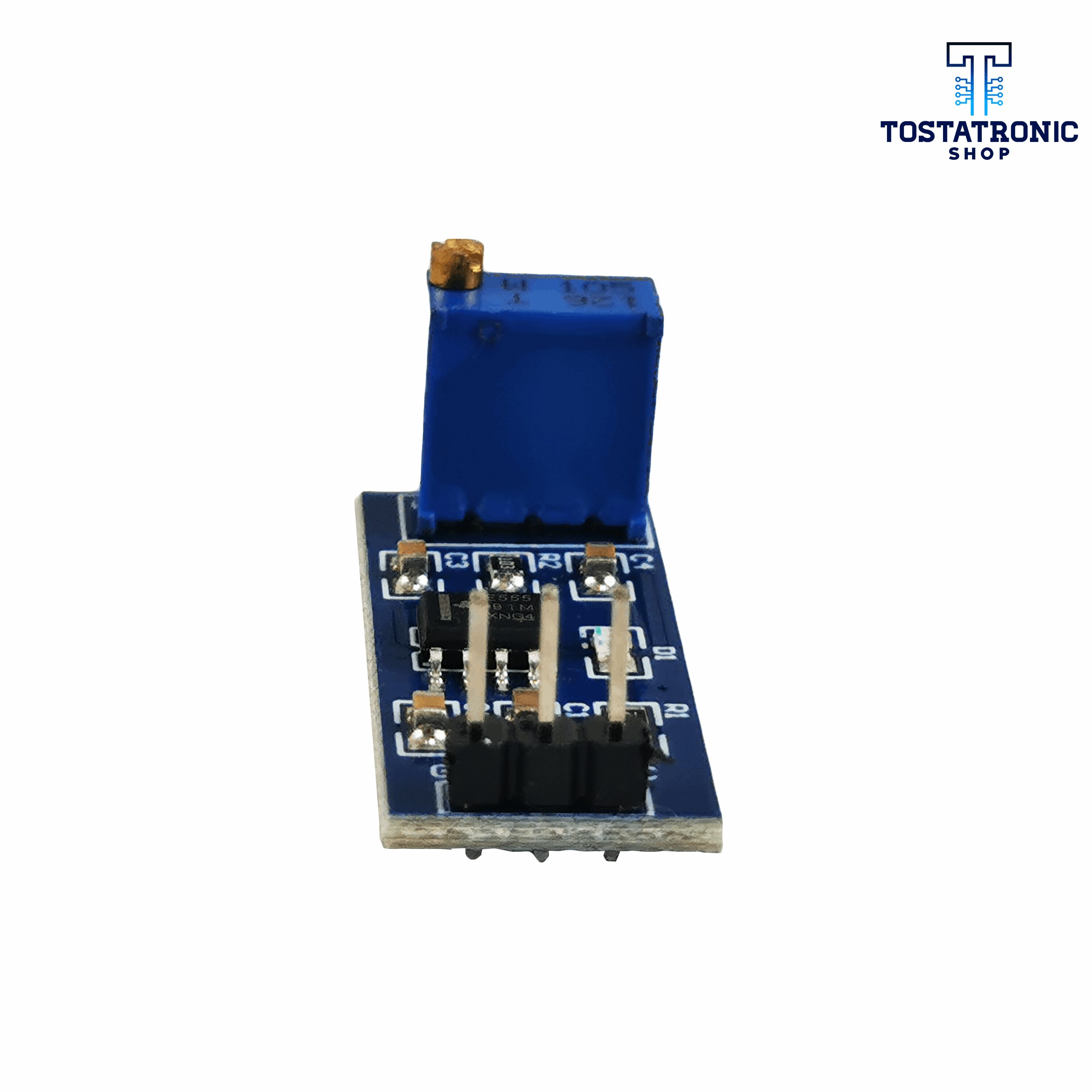

Características.

Mediante este mismo modulo es posible generar un pulso cada determinado lapso de tiempo (por lo general segundos), permitiendo a la salida obtener el pulso del voltaje suministrado.

A este tipo de circuito se le conoce como astable y tiene una gran cantidad de usos.

Diagrama del circuito.

Teoría

En electrónica, un astable es un circuito multivibrador que no tiene ningún estado estable, lo que significa que posee dos estados inestables entre los que conmuta, permaneciendo en cada uno de ellos un tiempo determinado. Este tipo de circuitos fue desarrollado por Abraham y Bloch que lo denominaron “multivibrador” dado que la forma de onda de la oscilación vibra en múltiples frecuencias (la fundamental y los armónicos impares). La frecuencia de conmutación depende, en general, de la carga y descarga de condensadores. Entre sus múltiples aplicaciones se cuentan la generación de ondas periódicas (generador de reloj) y de trenes de pulsos.

El 555 es uno de los integrados más conocidos en el mundo de la electrónica y es que siendo barato y fácil de usar, a la vez es muy versátil. Con él podemos realizar multitud de circuitos con los cuales irnos sumergiendo en la electrónica. Así que, prepara la escafandra que empezamos con la configuración del 555 astable.

Como ya sabemos, el 555 se puede configurar de varias maneras dependiendo que queramos hacer con él. Una de ellas es la configuración 555 astable en la cual mediante una serie de componentes pasivos que pondremos alrededor del integrado conseguiremos una señal cuadrada en la salida del integrado. Similar a la que podemos ver en color azul en el siguiente gráfico.
