Ideal para aplicaciones que requieran de una fuente de alimentación compacta, eficiente, de bajo costo modular, bajo ruido y confiable. Se puede utilizar en proyectos de robótica, drones, aeromodelismo, Arduino, Raspberry PI, iluminación LED.

CARACTERÍSTICAS

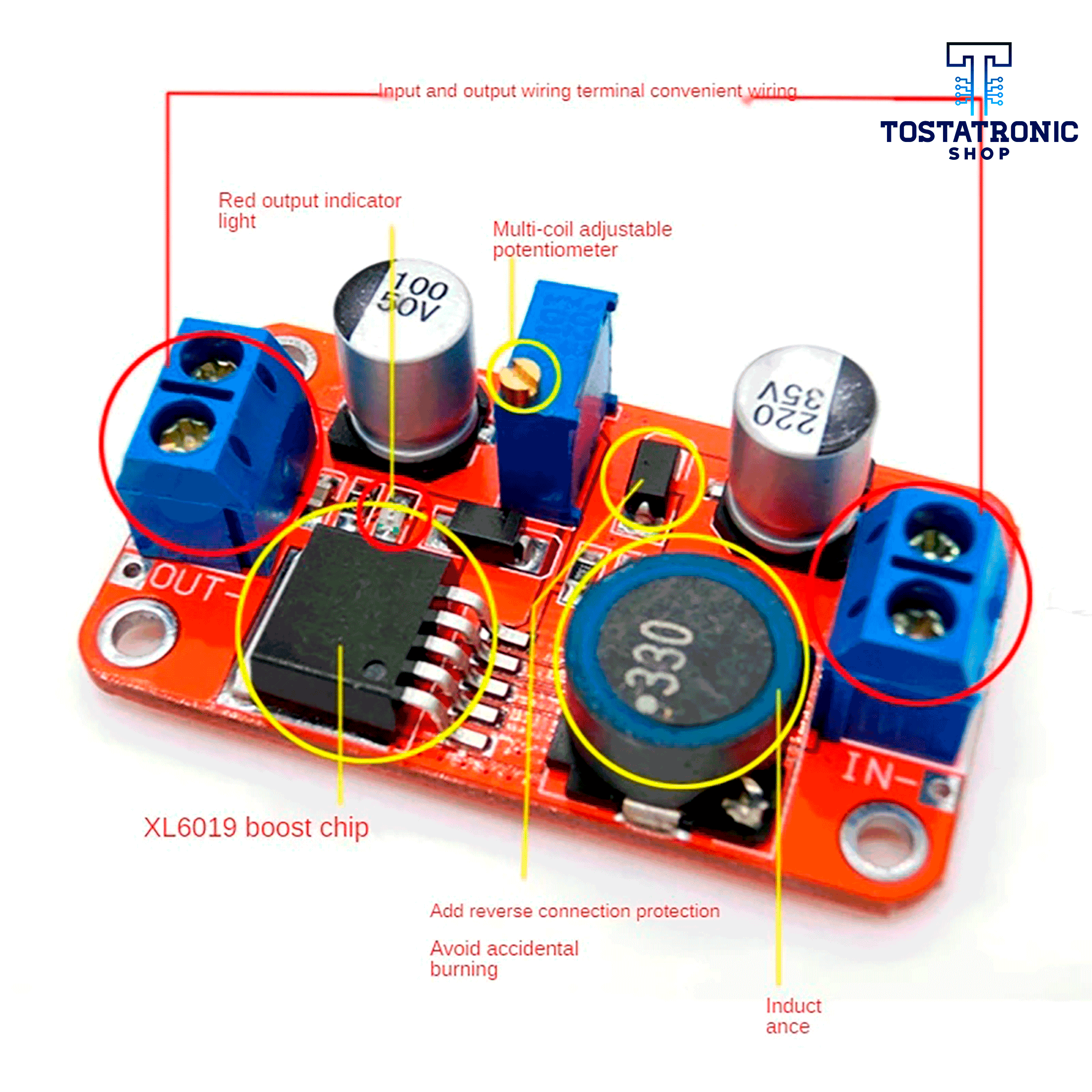

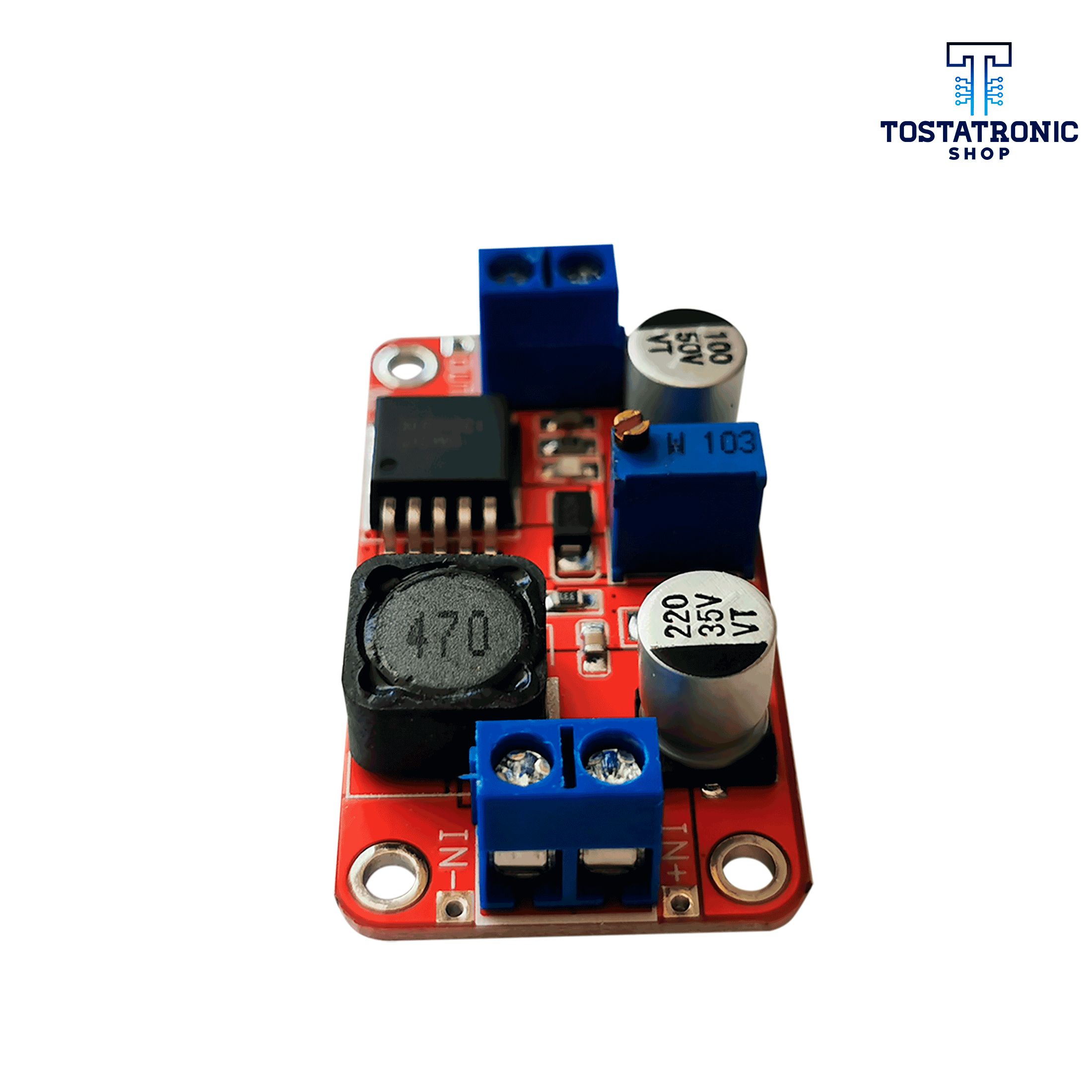

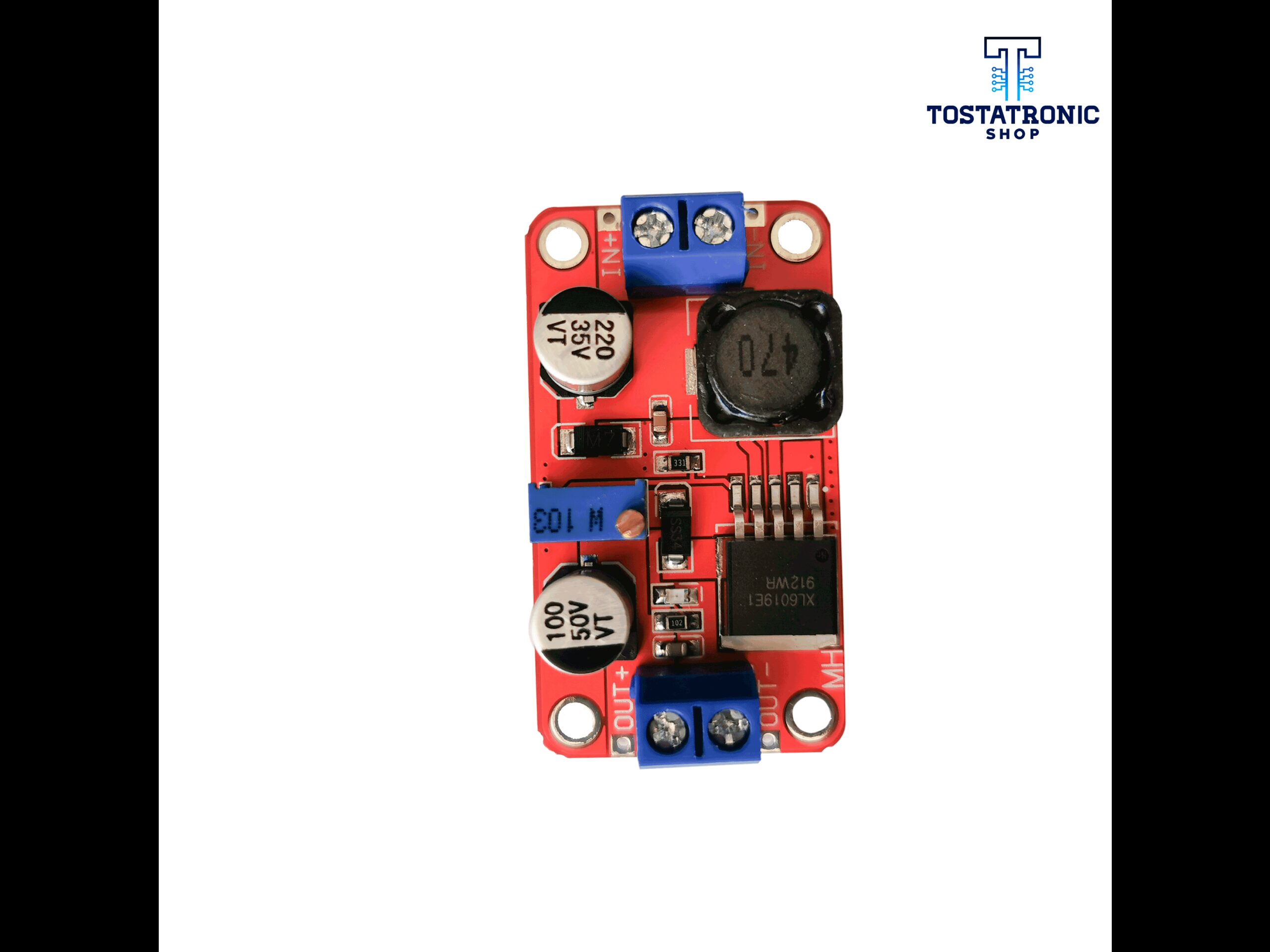

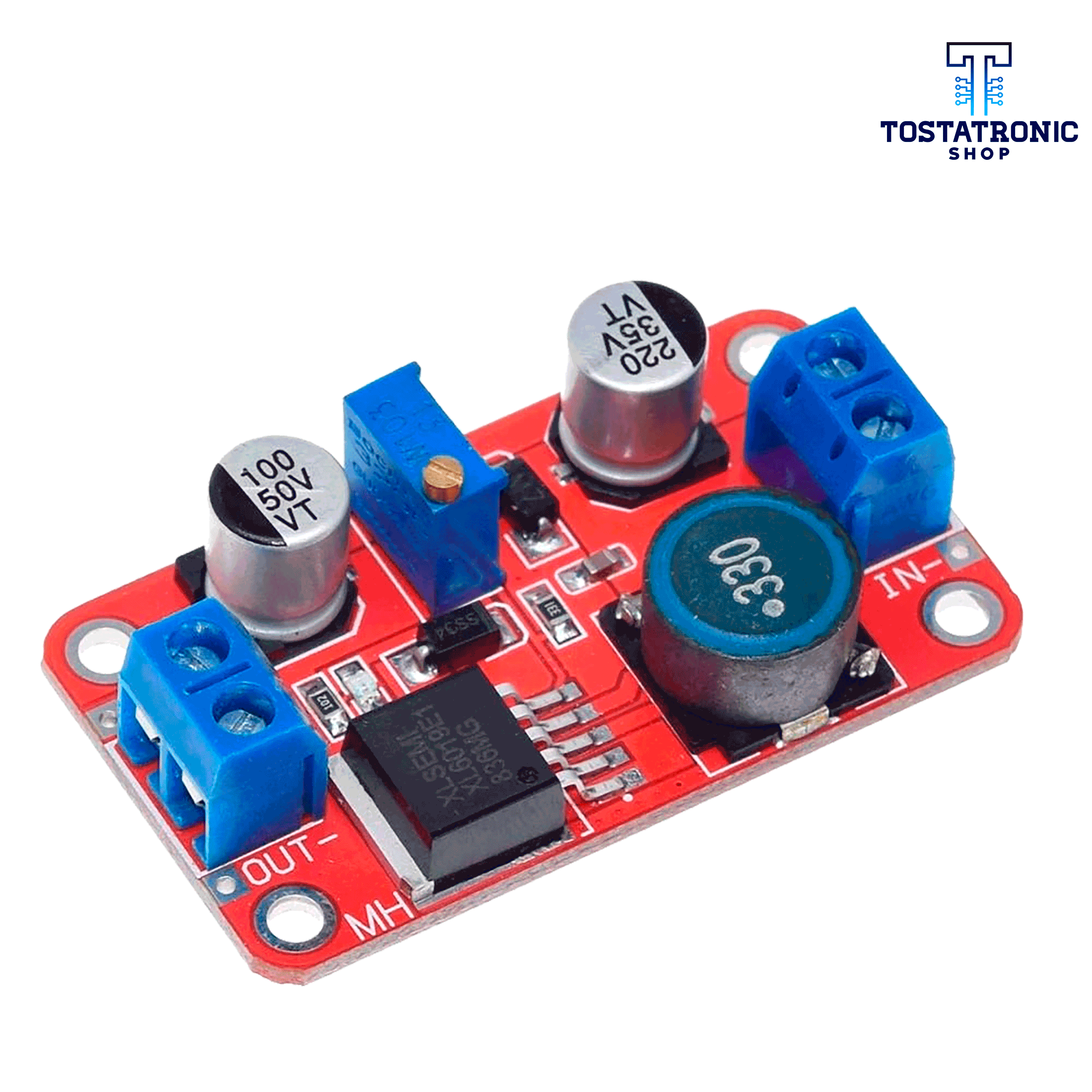

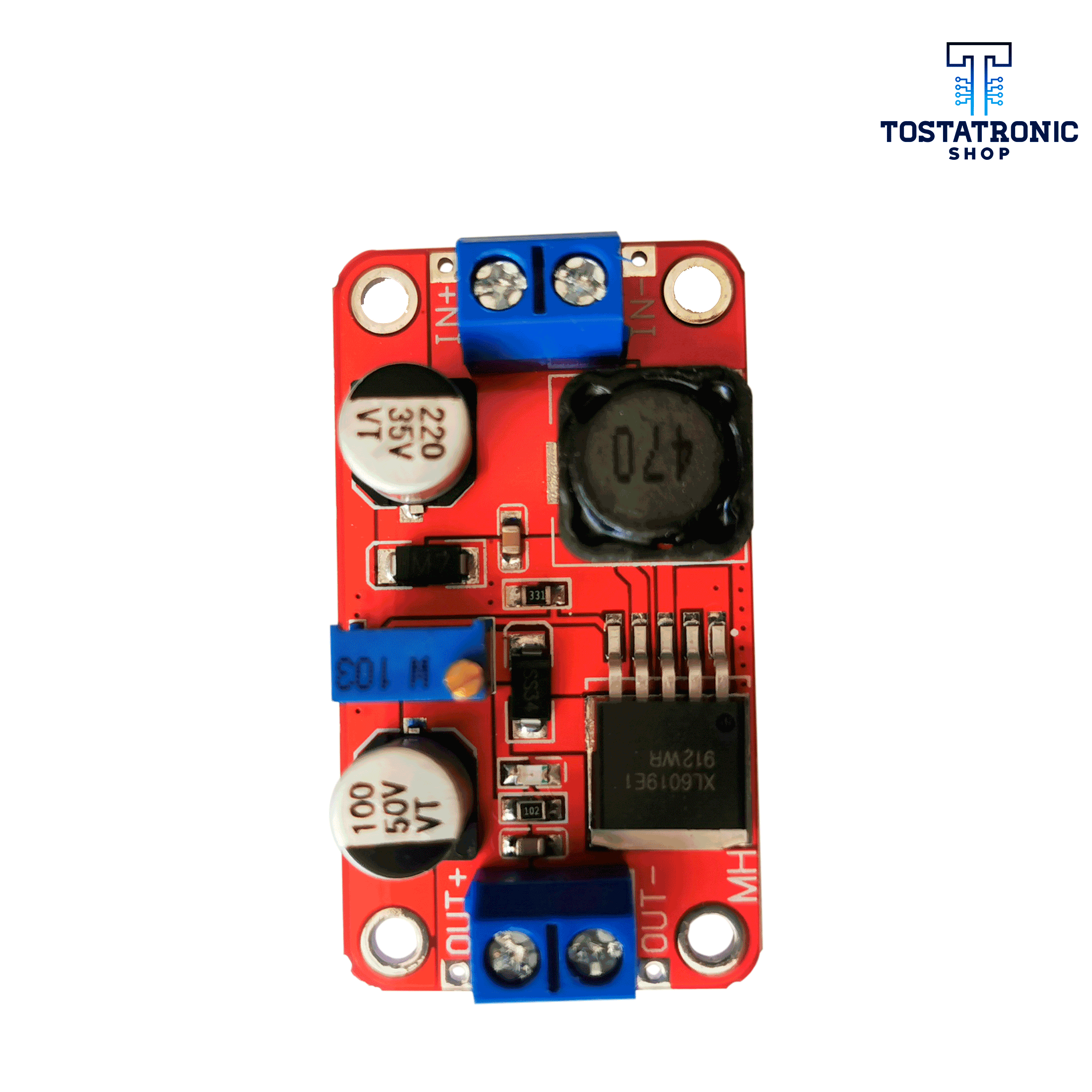

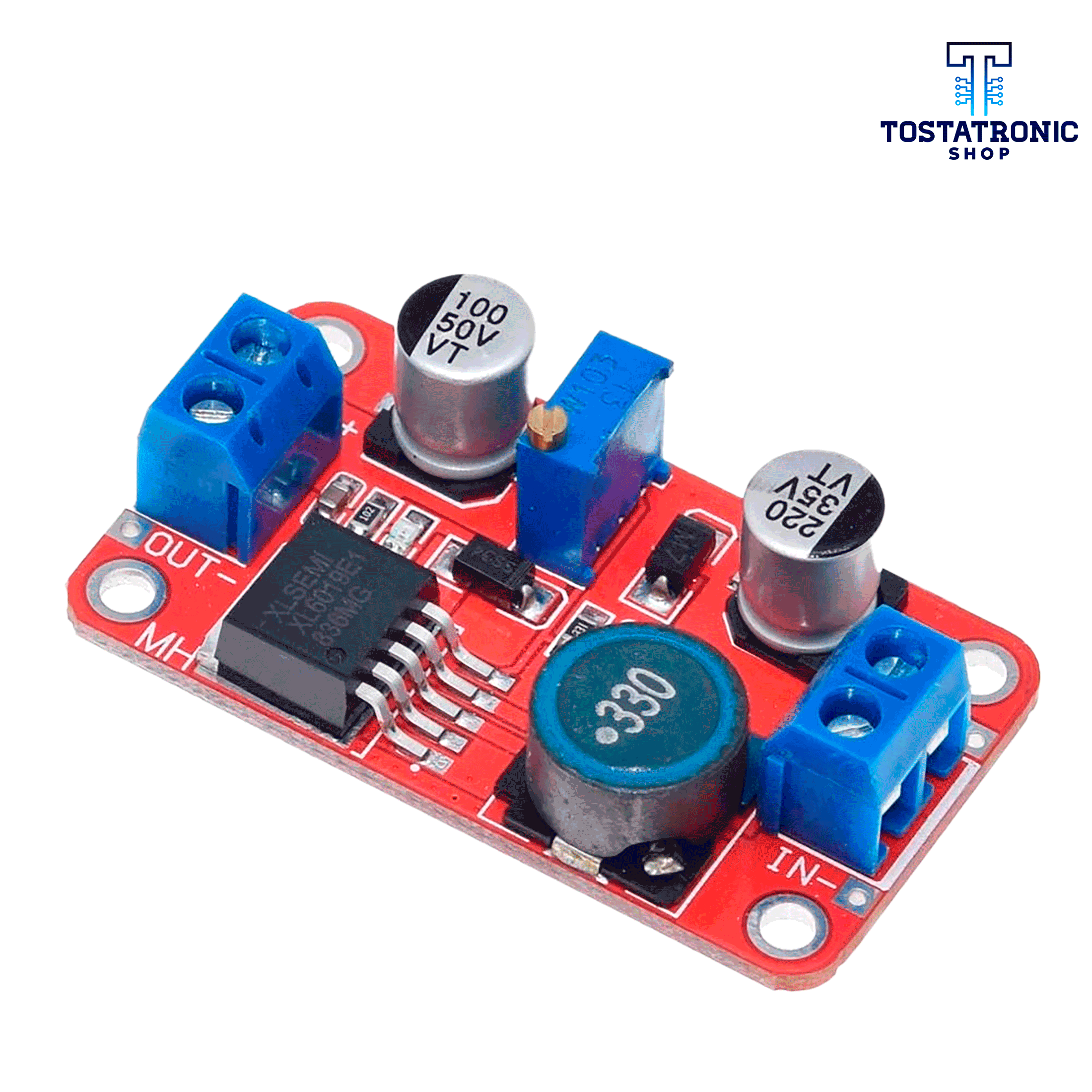

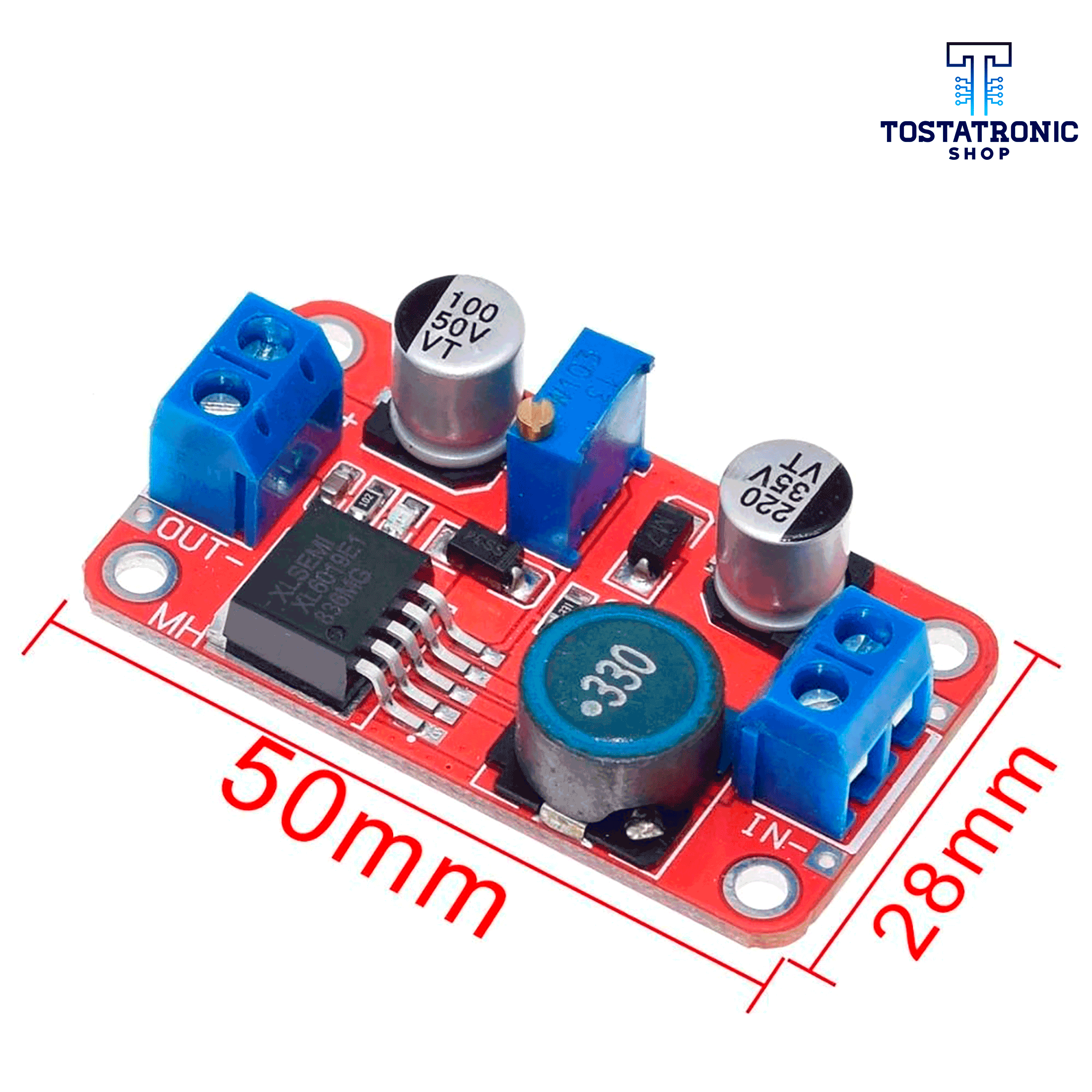

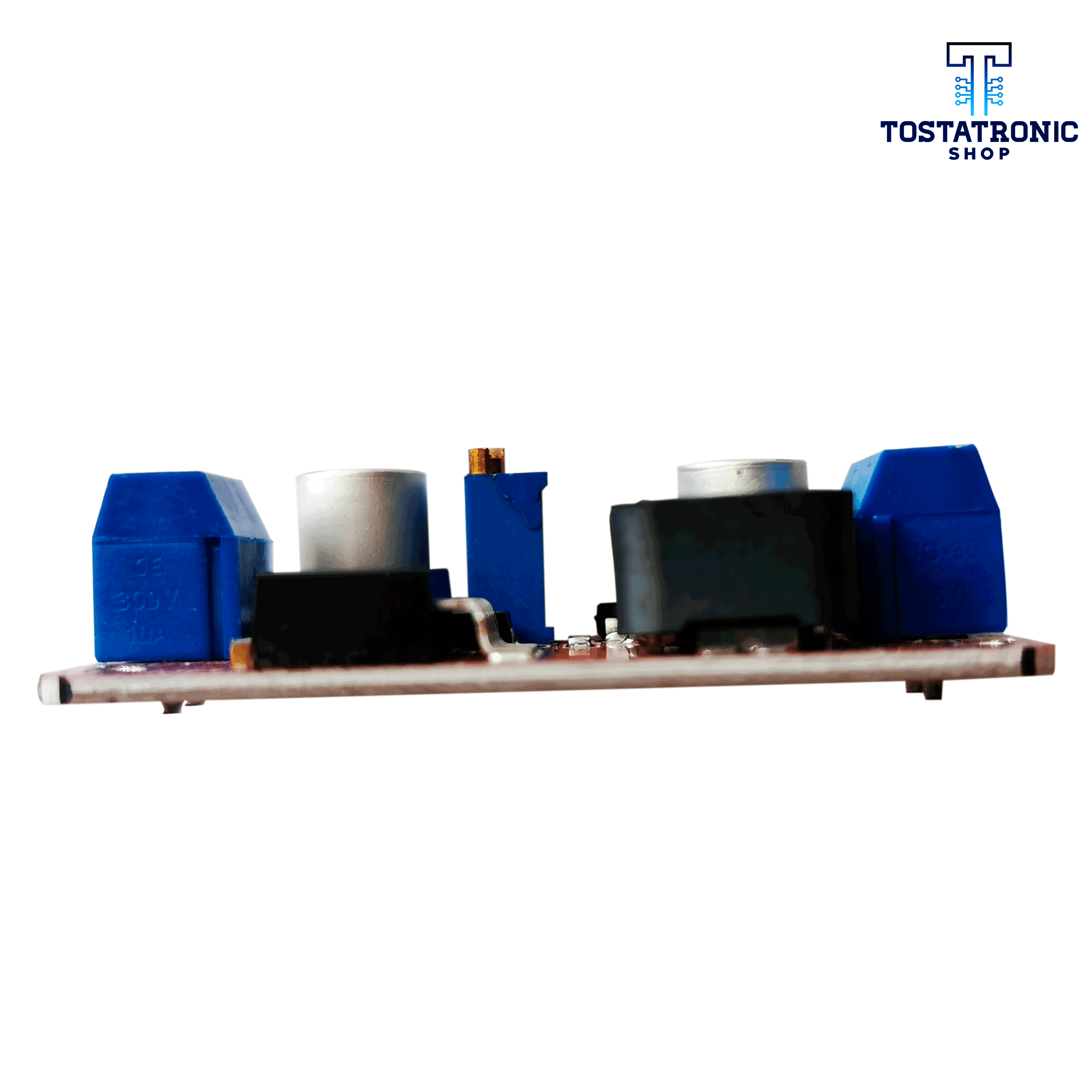

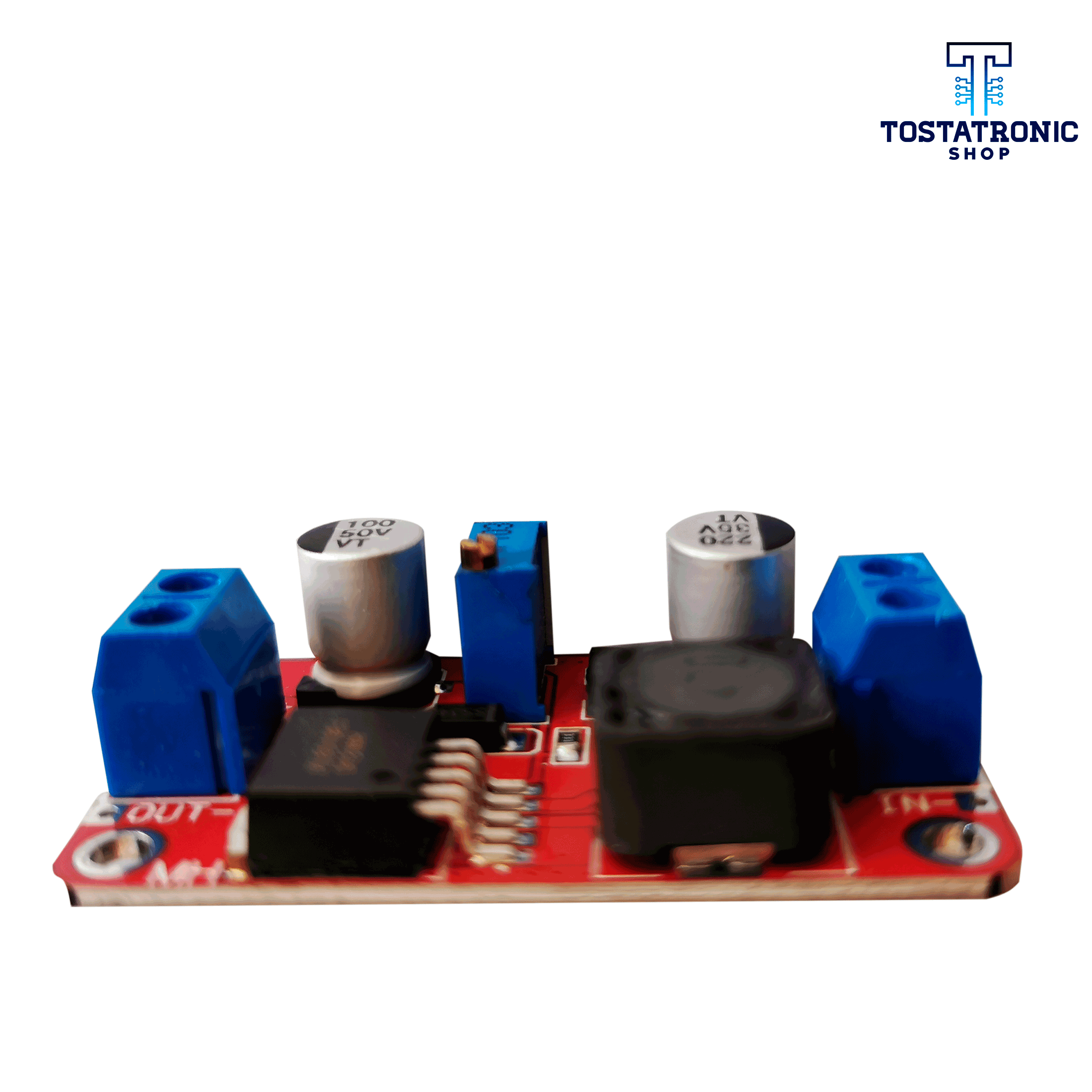

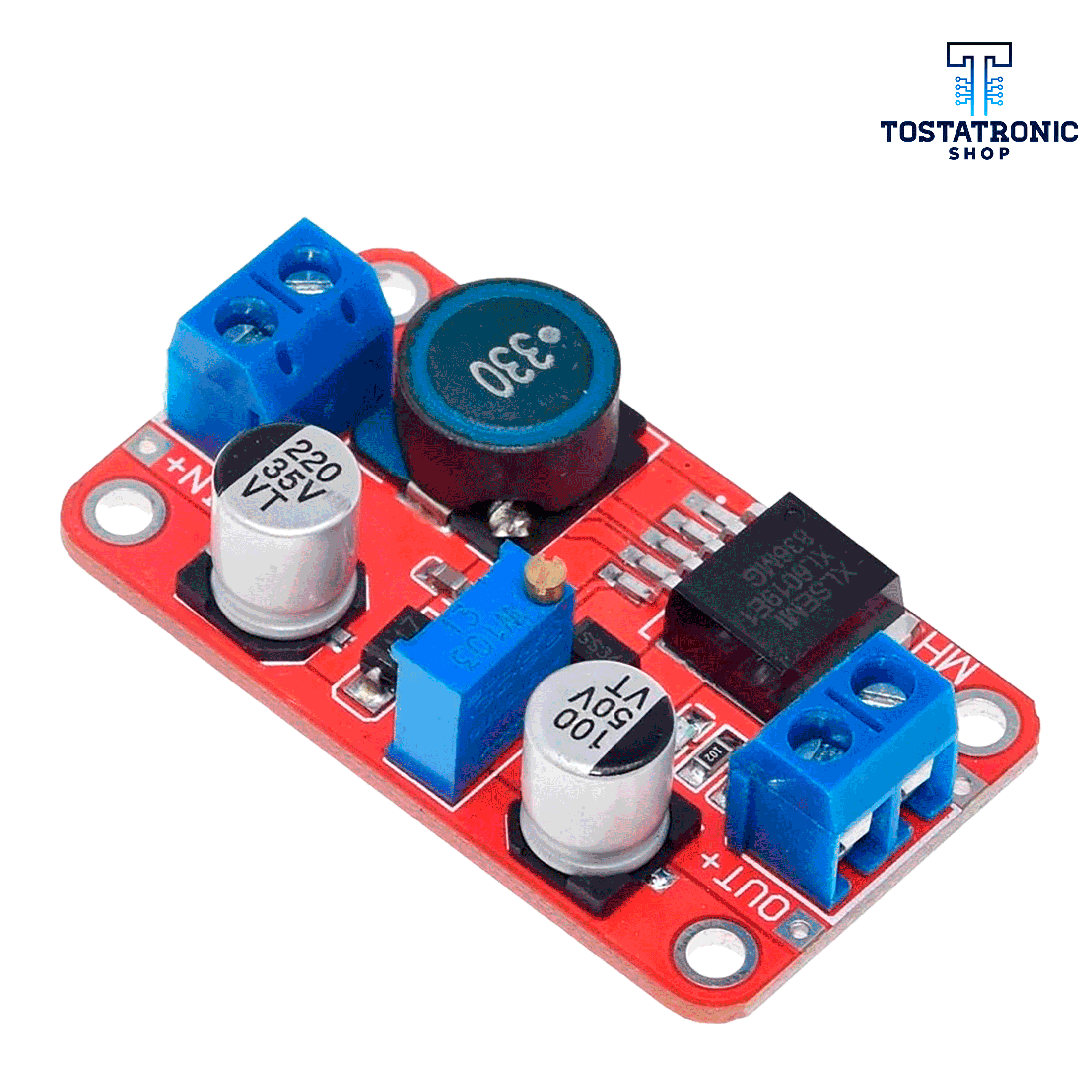

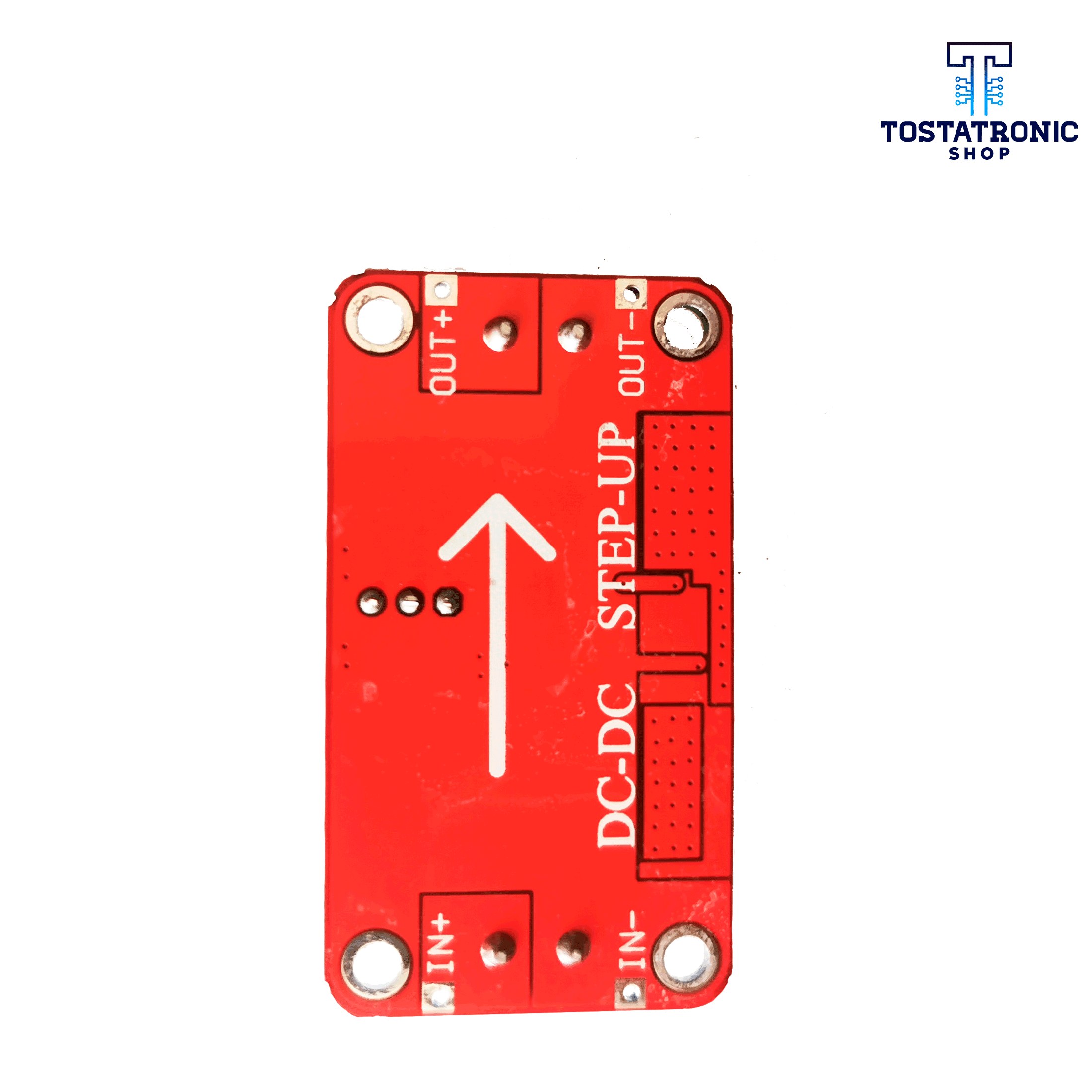

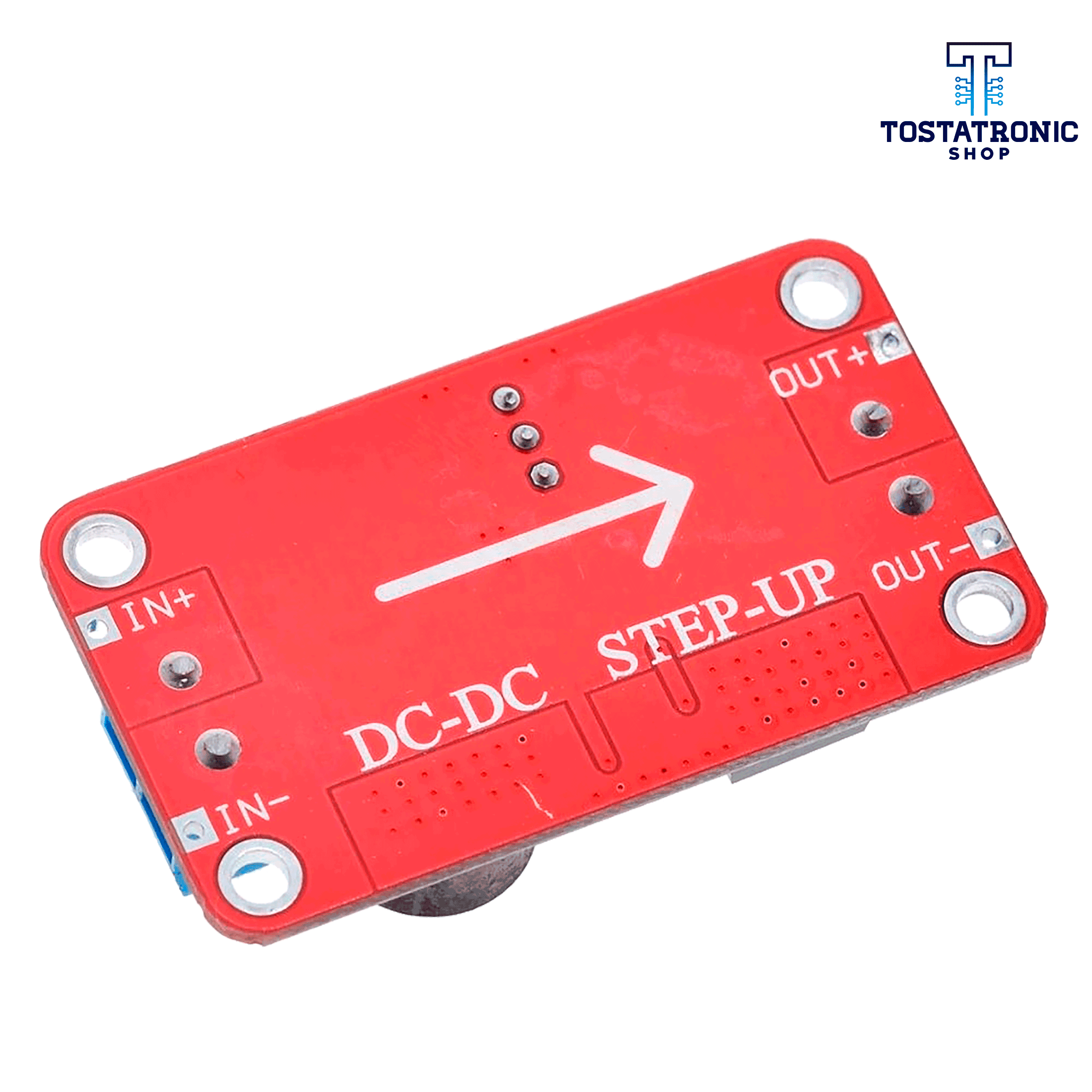

El XL6019  es un elevador y reductor de voltaje (Step Up y Down) que por medio de la regulación se puede obtener voltajes entre 1.3V – 35V DC a partir de una fuente con un voltaje inferior; con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado de DC a DC. Es capaz de manejar una carga de hasta 4A máximo.

ESPECIFICACIONES

• Voltaje de Entrada: 5V a 32V

• Tensión de Salida: 1.3V a 35V (ajustable)

• Corriente de salida: 1.5A

• Corriente de entrada: 4A

• Potencia de salida: 20 W de enfriamiento natural

Encendido: Una corriente que aumenta con el tiempo a través del inductor,  se considerará que se esta cargando con un voltaje constante y la corriente a través del inductor aumentará de manera lineal.

Apagado: El inductor trata de oponerse al cambio repentino en la corriente en este momento se produce la transferencia de energía través del diodo flyback desde el inductor al capacitor de salida (buffer) y también a la carga.

¿Cómo funciona el circuito Buck?

El convertidor se dice que está modo continuo si la corriente que pasa a través del inductor (IL) nunca baja a cero durante el ciclo de conmutación. Y trabaja en dos estados:

Encendido: Con el interruptor cerrado la tensión en el inductor es VL = Vi − Vo y la corriente aumenta linealmente. El diodo está en inversa por lo que no fluye corriente por él.

Apagado: Con el interruptor abierto el diodo está conduciendo en directa. La tensión en el inductor es VL = − Vo y la corriente disminuye.
