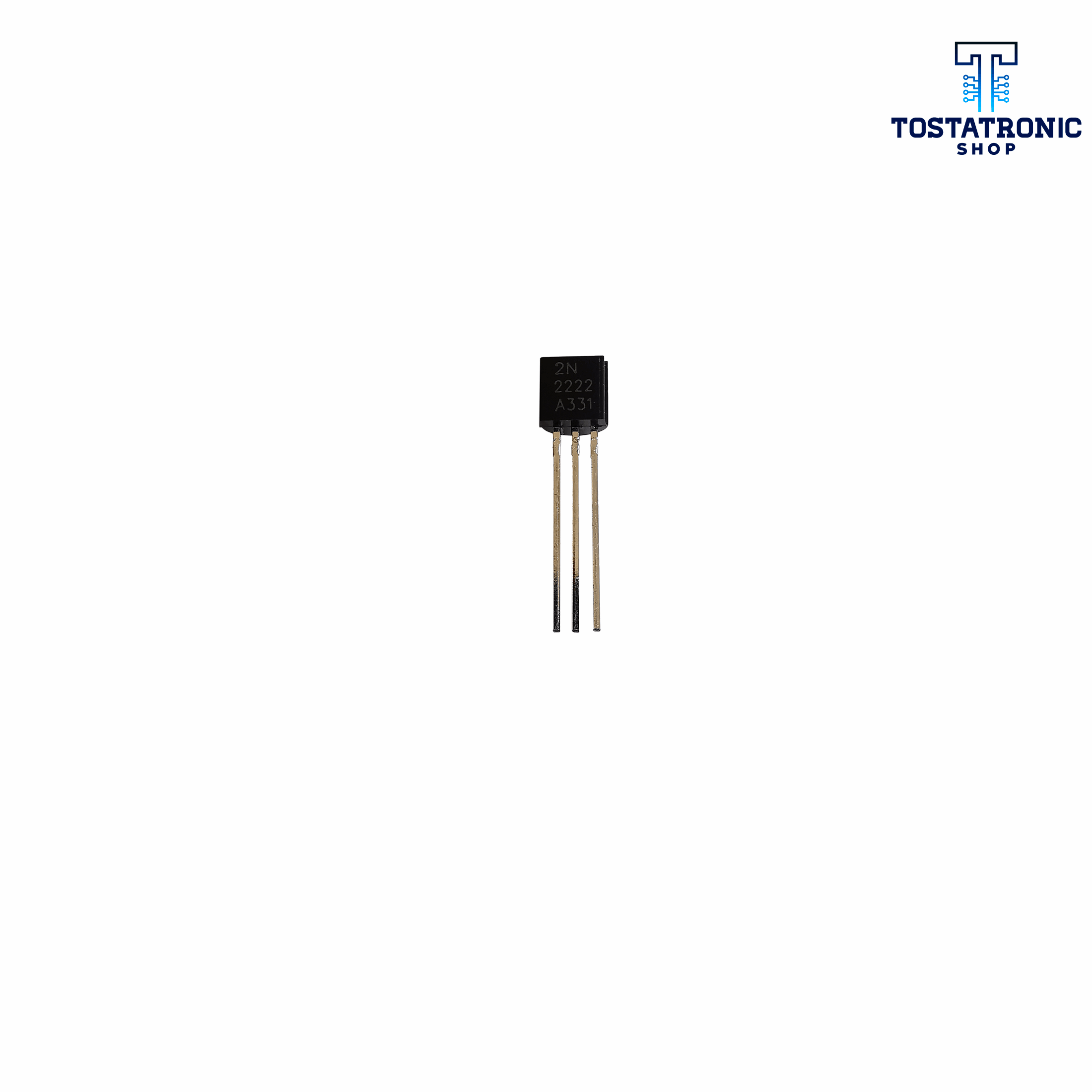

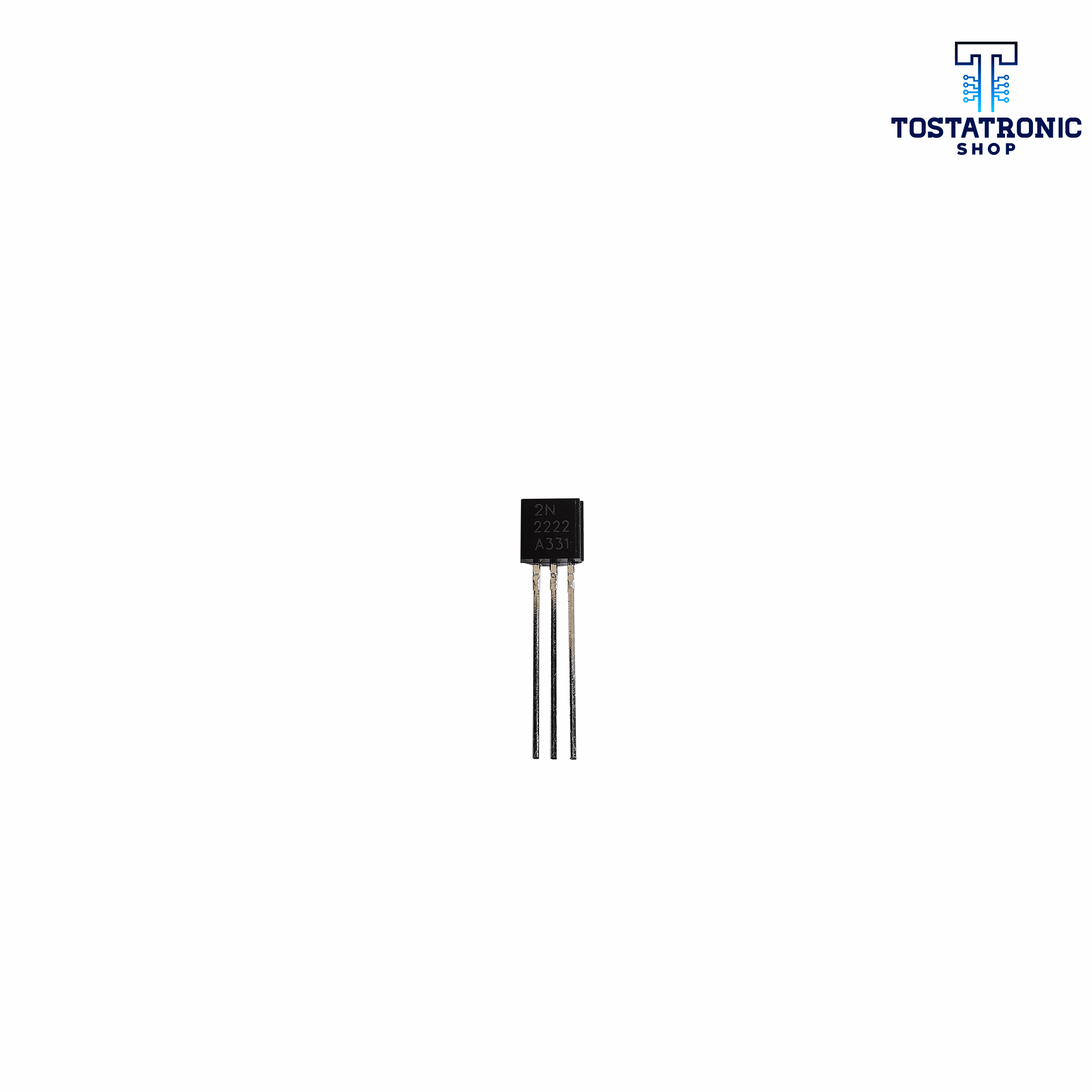

Descripción:

Las hojas de especificaciones señalan como valores máximos garantizados 500 miliamperios, 50 voltios de tensión de colector, y hasta 500 milivatios de potencia. La frecuencia de transición es de 250 a 300 MHz, lo que permite utilizarlo en aplicaciones de radio de alta frecuencia (hasta 300 MHz). La beta (factor de amplificación, hFe) del transistor es de por lo menos 100; valores de 150 son típicos.

El 2N2222 es fabricado en diferentes formatos, los más comunes son los TO-92, TO-18, SOT-23, y SOT-223.

Su complemento PNP es el 2N2907. El 2N3904 es un transistor de características similares pero que sólo puede transportar un décimo de la corriente que el 2N2222 puede transportar; puede usarse como reemplazo del 2N2222 en caso de señales pequeñas.

Por todas esas razones, es un transistor de uso general, frecuentemente utilizados en aplicaciones de radio por los constructores aficionados de radios. Es uno de los transistores oficiales utilizados en el BITX. Su versatilidad ha permitido incluso al club de radioaficionados Norcal lanzar en 1999 un desafío de construir un transceptor de radio utilizando únicamente hasta 22 ejemplares de este transistor – y ningún circuito integrado.

Características:

• Dispositivo diseñado para operar como amplificador y suiche de propósito general
• Transistor Bipolar (BJT) NPN
• Encapsulado: TO-92

Especificaciones:

• IC: 600 mA
• VCEO: 40 V
• VCBO: 75 V
• VEBO: 6.0 V
• PD: 625 mW
• fT: 250 MHz mínimo

Hoja De Datos
