Módulo de navegación GPS GT-U7

Name: Módulo de navegación GPS GT-U7
SKU: BTGPSN6GTU
Price: 215.00 MXN
Availability: InStock

$215.00

Tenga en cuenta que cuando el módulo GPS funciona, el indicador verde en el módulo GPS parpadeará (el rojo es para indicación de encendido), y las cifras relativas, la hora(UTC), latitud, longitud, y más. Si establecemos una conexión entre el módulo GPS, y un programa de terminal serial en nuetra pc obtendremos datos.

17 disponibles

Pagá en cuotas con Mercado Pago

Tabla De Descuentos

Cantidad	Descuento (%)	Precio
1	—	$215.00
2 - 3	2.88 %	$208.81
4 - 5	5.76 %	$202.62
6 - 7	8.64 %	$196.43
8 - 9	11.52 %	$190.23
10+	14.4 %	$184.04

SKU: BTGPSN6GTU Categorías: Arduino, Inicio, Módulos, Sensores, Todos Etiquetas: directo, emergencia, geo, geo-localizacion, GPS, localizacion, neo, rastreo, satelital, UART, ubicacion, usb

Características.

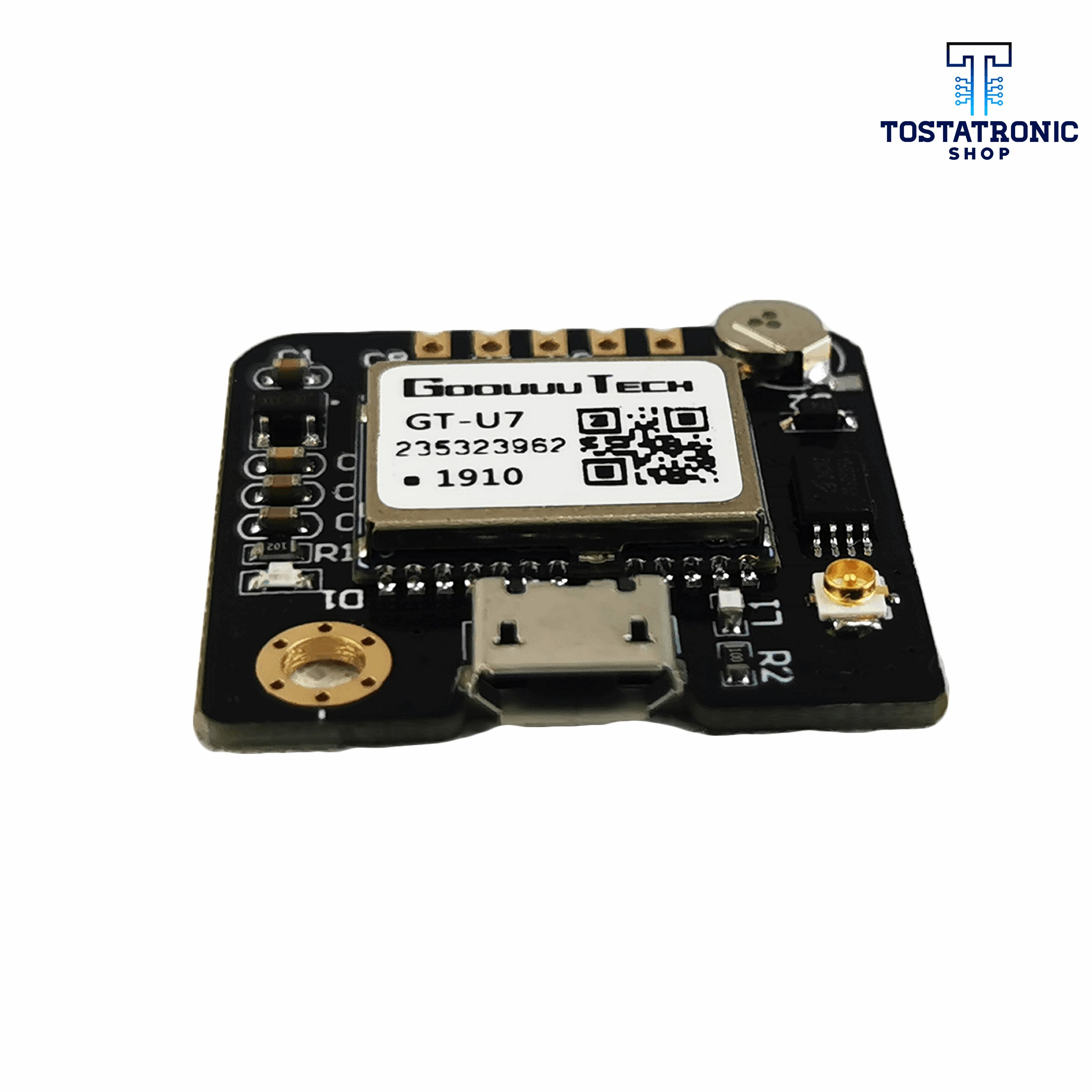

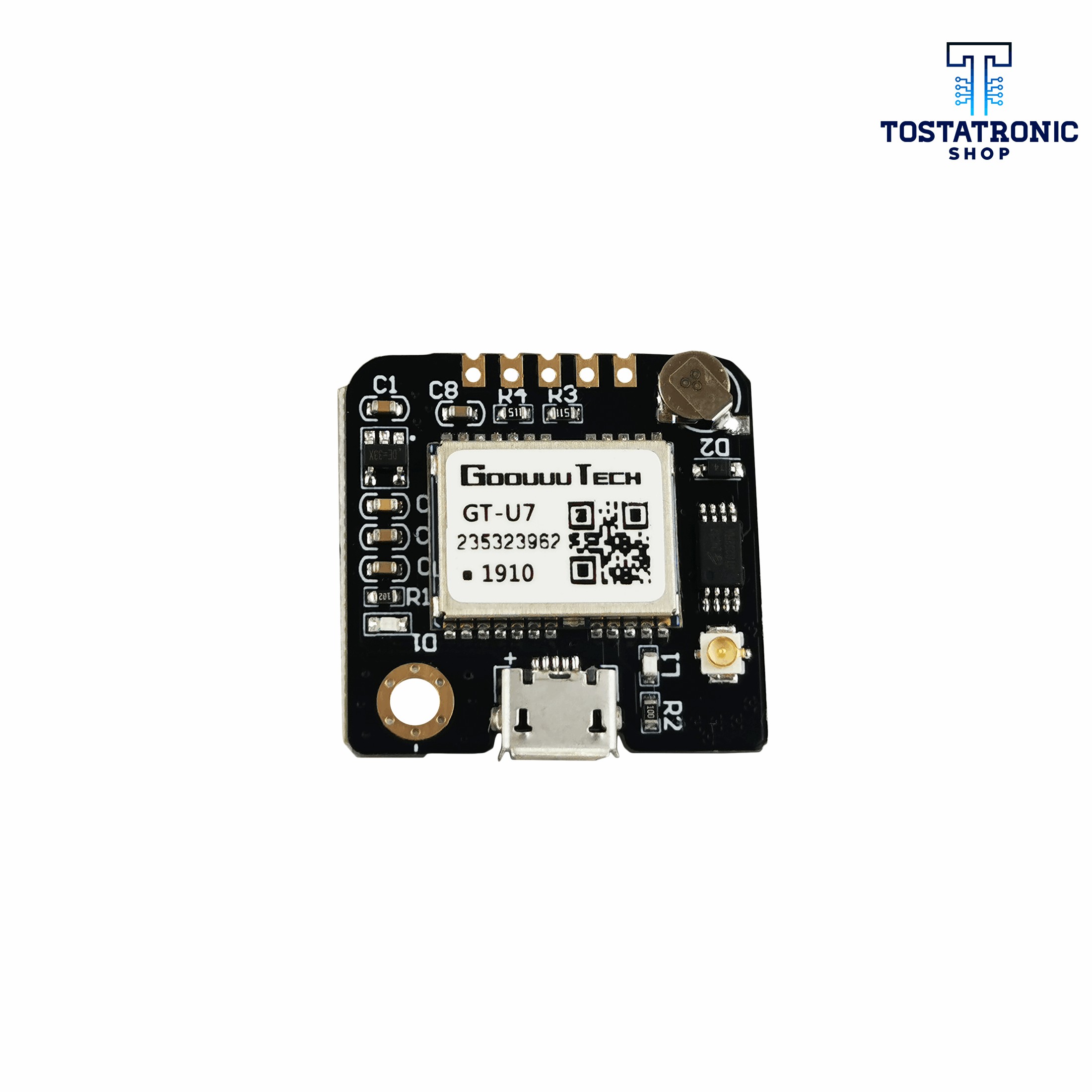

módulo GT-U7.

Módulo de alta sensibilidad, baja desviación estática, bajo consumo de energía y poco volumen.

Miniaturización: gracias a la extremadamente alta sensibilidad de seguimiento, la posición de la cubierta se ha mejorado considerablemente.

– Alta precisión: En un cielo urbano estrecho, en entornos densos como un bosque o selva, el GT-U7 puede obtener la posición con gran precisión.

Fácil de usar: con la interfaz de antena IPEX se puede colocar la distribución estándar de la antena activa rápidamente.

Onboard E2PROM permite el almacenamiento de datos de parámetros.

-Compatible con: el formato de salida es compatible con NEO-6M.

– Ámbito de aplicación: vehículos, dispositivos móviles como PDA, vigilancia de vehículos, teléfonos móviles, videocámaras y otros sistemas de localización móvil, uso compartido de bicicletas, fuente de alimentación móvil común.

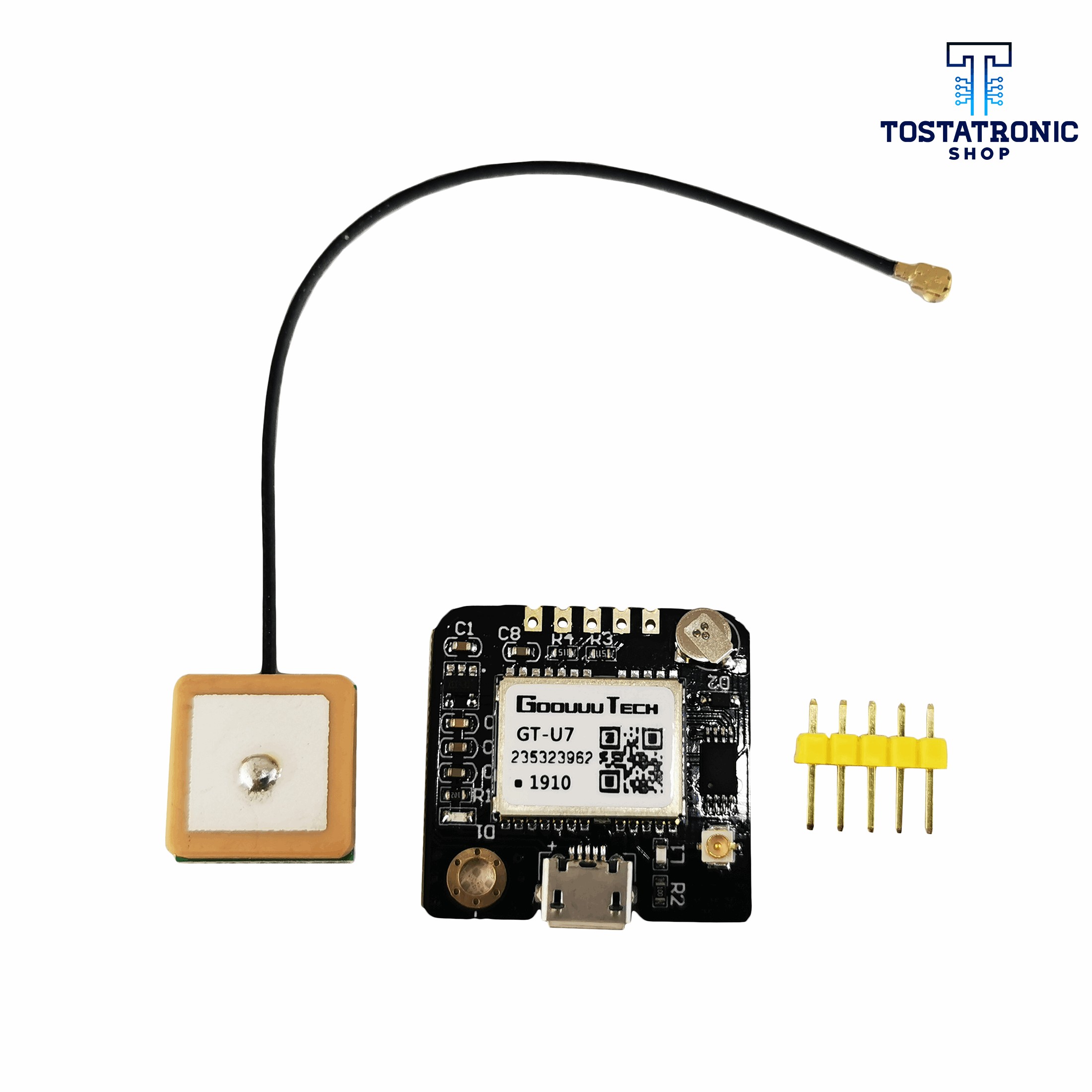

Contenido del paquete:

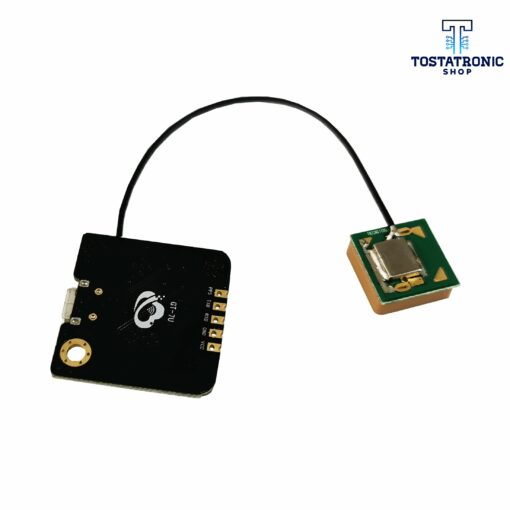

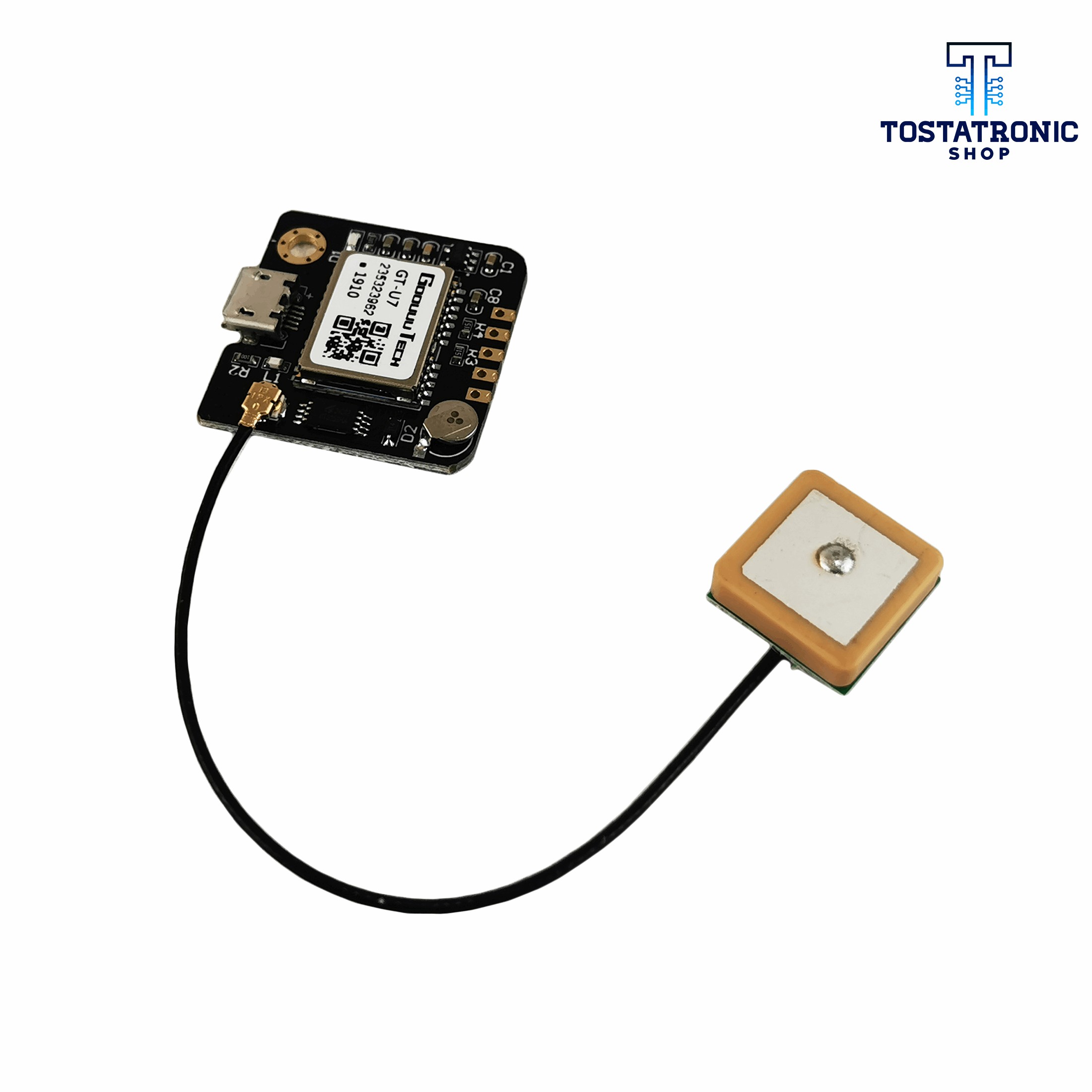

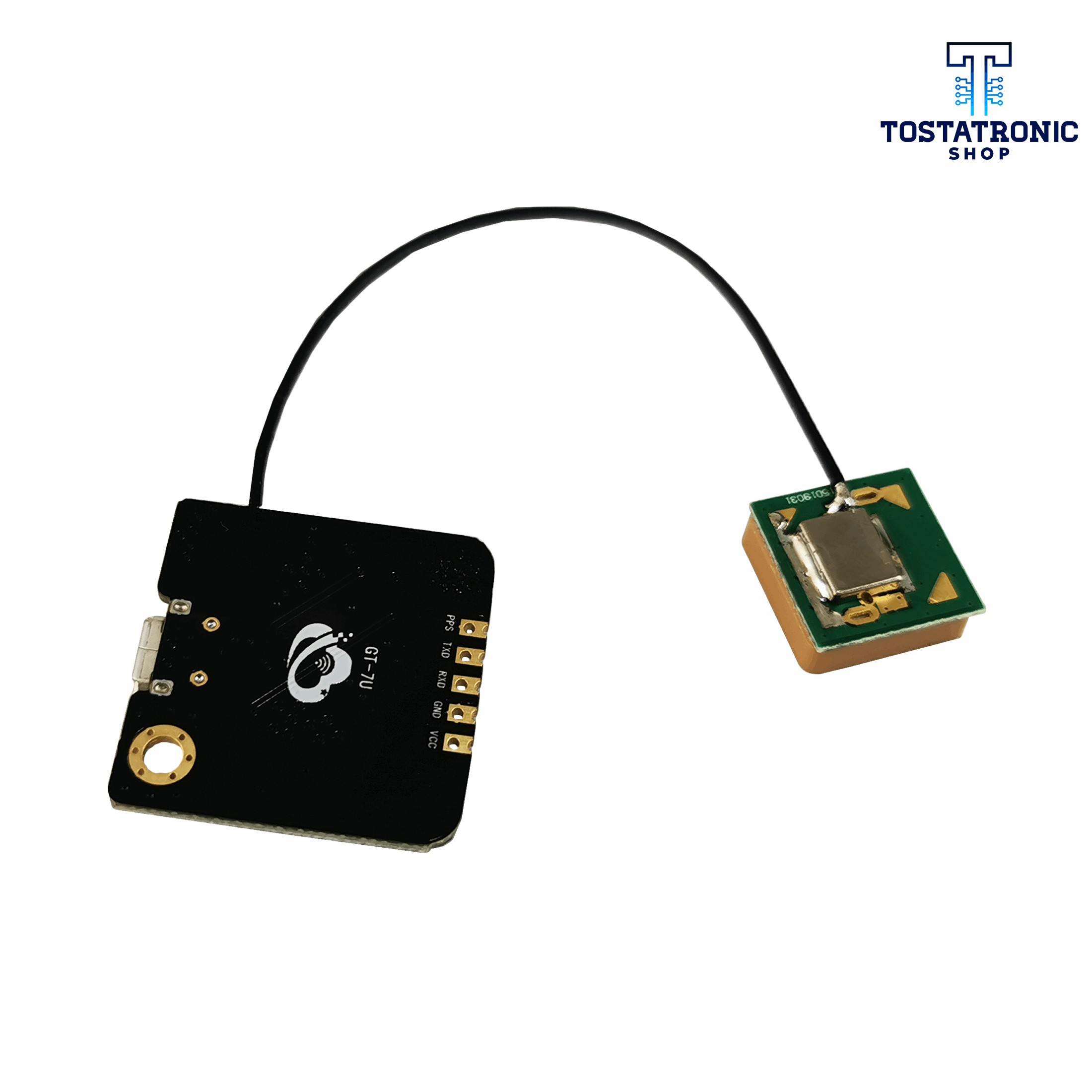

1 módulo GPS GT-U7 .

1 antena activa con interfaz IPEX.

Especificación:

Con la interfaz de antena IPEX, la distribución predeterminada de la antena activa, se puede colocar rápidamente

Voltaje de funcionamiento: 3.6V-5V (o fuente de alimentación USB directa)

Velocidad de transmisión en baudios: 9600 (se puede modificar)

Memoria E2PROM a bordo

Formato de salida NEMA de datos de parámetros es compatible con NEO-6M

Tamaño: 27.6 mm * 26.6 mm se puede insertar o seleccionar un parche (con orificios de posicionamiento)

Áreas de aplicación: Dispositivos portátiles montados en vehículos como PDA

Monitoreo de vehículos

Teléfonos móviles, videocámaras y otros sistemas de posicionamientos móviles

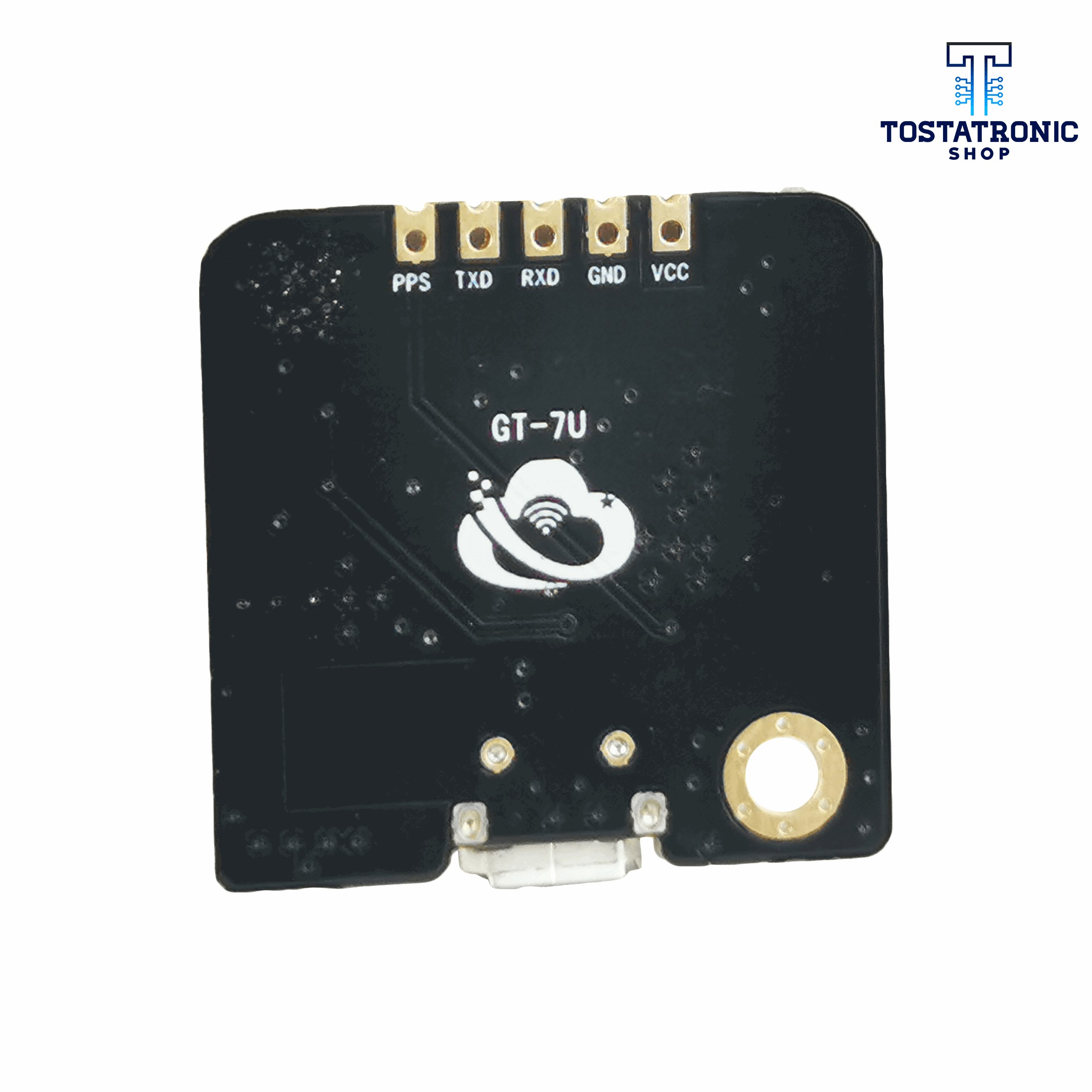

Conexión.

PPS: Pulso por segundo

TXD: Pin de transmisión de datos

RXD: Pin de transmisión de datos

GND: Tierra

VCC: Voltage de alimentación 3.6 a 5.5 voltios

Visión general

La serie de módulos GT-U7 es una familia de receptores GPS autónomos con alto rendimiento con motor de posicionamiento u-blox 6. Estos receptores flexibles y rentables ofrecen numerosos opciones de conectividad en un paquete en miniatura de 16 x 12,2 x 2,4 mm. Su arquitectura compacta y las opciones de alimentación y memoria hacen que los módulos GT-U7 sean ideales para dispositivos móviles que funcionan con baterías con

limitaciones de espacio y costos muy estrictos. El motor de posicionamiento u-blox 6 de 50 canales cuenta con

Time-To-First-Fix (TTFF) de menos de 1 segundo. El motor de adquisición dedicado, con 2 millones correladores, es capaz de realizar búsquedas masivas de espacio de tiempo / frecuencia en paralelo, lo que le permite encontrar

satélites al instante. El diseño y la tecnología innovadores suprimen las fuentes de interferencia y mitigan efectos multi trayecto, dando a los receptores GPS GT-U7 un excelente rendimiento de navegación incluso en la mayoría

entornos desafiantes.

GPS asistido (A-GPS)

Suministro de información de ayuda como efemérides, almanaque, última posición aproximada y hora y satélite

el estado y una señal de sincronización de tiempo opcional reducirán significativamente el tiempo para arreglar por primera vez y mejorar la sensibilidad de adquisición. Todos los módulos GT-U7 son compatibles con u-blox AssistNow Online y los servicios AssistNow Offline A-GPS11 y son compatibles con OMA SUPL.

AssistNow Autónomo

AssistNow Autonomous proporciona una funcionalidad similar al GPS asistido sin la necesidad de un host o conexión de red externa. Basado en datos de efemérides satelitales transmitidos previamente descargado y almacenado por el receptor GPS, AssistNow Autonomous genera automáticamente datos orbitales satelitales precisos («datos autónomos de AssistNow») que se pueden utilizar para futuros posiciones GPS. Los datos de AssistNow Autonomous son fiables hasta 3 días después de la captura inicial.

Protocolos e interfaces

Tipo de protocolo

Entrada / salida NMEA, ASCII, 0183, 2.3 (compatible con 3.0) Entrada / salida UBX, binaria, u-blox entrada RTCM patentada, 2.3

UART

Los módulos GT-U7 incluyen una interfaz UART configurable para comunicación en serie.

USB

Los módulos GT-U7 proporcionan una interfaz USB versión 2.0 FS (velocidad completa, 12 Mbit / s) como alternativa a la UART. La resistencia pull-up en USB_DP está integrada para señalar un dispositivo de velocidad completa al host. El pin VDDUSB suministra la interfaz USB. u-blox proporciona un controlador USB certificado por Microsoft® para Sistemas operativos Windows XP, Windows Vista y Windows 7.

Interfaz de periféricos en serie (SPI)

La interfaz SPI permite la conexión de dispositivos externos con una interfaz en serie, p. Ej. de serie flash para guardar la configuración y los datos de AssistNow Offline A-GPS o para conectarse a una CPU host. La interfaz se puede operar en modo maestro o esclavo. En modo maestro, una señal de selección de chip es disponible para seleccionar esclavos externos. En modo esclavo, una señal de selección de chip único permite comunicación con el anfitrión.

Gestión de energía

Los receptores u-blox admiten diferentes modos de energía. Estos modos representan estrategias de cómo controlar los motores de adquisición y seguimiento con el fin de lograr el mejor posible rendimiento o buen rendimiento con consumo de energía reducido.

Modo de rendimiento máximo

Durante un arranque en frío, un receptor en modo de rendimiento máximo despliega continuamente el motor de adquisición para buscar todos los satélites. Una vez que el receptor tiene una posición fija (o si información de posicionamiento previo está disponible), el motor de adquisición sigue utilizándose para buscar todos los satélites visibles que no están siendo rastreados.

Modo ecológico

Durante un arranque en frío, un receptor en modo Eco funciona exactamente como en el modo de rendimiento máximo. Una vez que se puede calcular una posición y se está rastreando un número suficiente de satélites, el motor de adquisición se apaga, lo que genera importantes ahorros de energía. El motor de seguimiento rastrea continuamente los satélites adquiridos y adquiere otros satélites disponibles o emergentes.

Modo ahorro de energía

El modo de ahorro de energía (PSM) permite una reducción en el consumo de energía del sistema al encender y apagar partes del receptor.

Probando con Arduino

Para empezar con Arduino, solo necesita descargar e instalar el «TinyGPS”, Que es una biblioteca Arduino muy interesante para analizar flujos de datos NMEA proporcionados por módulos GPS, la puede descargar del gestor de librerías. Entonces, conecte el módulo GT-U7 a su Arduino como se muestra en la siguiente tabla.

Módulo GPS GT-U7	Arduino Uno
TX	D4
RX	D3
GND	GND
VCC	5 V

//Tik-Tok https://www.tiktok.com/@carlosvolt

//https://www.instagram.com/carlosvolt_electronic_robotic

#include <SoftwareSerial.h>

#include <TinyGPS.h>

#include “U8glib.h”//Librería para el control del display oled

U8GLIB_SH1106_128X64 u8g(U8G_I2C_OPT_NONE);// I2C / TWI // Se habilita esta linea según el display a usar en este caso el driver SH1106

float latitud, longitud;

int sat;

int year;

byte month, day, hour, minute, second, hundredths;

TinyGPS gps;

SoftwareSerial ss(4, 3);//pin 4(rx) y 3(tx)

void setup()

{

  Serial.begin(115200);

  ss.begin(9600);

}

void loop()

{

  bool newData = false;

  unsigned long chars;

  unsigned short

// Durante un segundo analizamos los datos de GPS e informamos algunos valores clave

  for (unsigned long start = millis(); millis() – start < 800;)

{

    while (ss.available())

{

      char c = ss.read();

      if (gps.encode(c)) // ¿Ha entrado una nueva sentencia válida?

      newData = true;

}

}

  if (newData)

{

//latitud y longitud, numero de satelites disponibles

    gps.f_get_position(&latitud, &longitud);

    Serial.print(“LAT=”);

    Serial.print(latitud == TinyGPS::GPS_INVALID_F_ANGLE ? 0.0 : latitud, 6);

    Serial.print(” LON=”);

    Serial.print(longitud == TinyGPS::GPS_INVALID_F_ANGLE ? 0.0 : longitud, 6);

    Serial.print(” SAT=”);

    Serial.println(sat = gps.satellites() == TinyGPS::GPS_INVALID_SATELLITES ? 0 : gps.satellites());

//Fecha y hora

    gps.crack_datetime(&year,&month,&day,&hour,&minute,&second,&hundredths);

    Serial.print(“Fecha: “); Serial.print(day, DEC); Serial.print(“/”);

    Serial.print(month, DEC); Serial.print(“/”); Serial.print(year);

    Serial.print(” Hora: “); Serial.print(hour, DEC); Serial.print(“:”);

    Serial.print(minute, DEC); Serial.print(“:”); Serial.print(second, DEC);

    Serial.print(“.”); Serial.println(hundredths, DEC);

}

u8g.firstPage();

  do {

    draw();//Llama a la función draw

  } while( u8g.nextPage() );

}

void draw(void) {

//Imprimimos en pantalla latitud, longitud y número de satelites disponibles

u8g.setFont(u8g_font_unifont);

u8g.setPrintPos(0, 20);

u8g.print(“Lat:”);

u8g.print(latitud, 6);

u8g.setPrintPos(0, 31);

u8g.print(“Lon:”);

u8g.print(longitud,6);

u8g.setPrintPos(0, 42);

u8g.print(“Sat:”);

u8g.print(sat);

//Fecha y hora

u8g.setPrintPos(0, 53);

u8g.print(“Fecha:”);

u8g.print(day, DEC);

u8g.print(“/”);

u8g.print(month, DEC);

u8g.print(“/”);

u8g.print(year);

u8g.setPrintPos(0, 64);

u8g.print(“Hora:”);

u8g.print(hour, DEC);

u8g.print(“:”);

u8g.print(minute, DEC);

u8g.print(“:”);

u8g.print(second, DEC);

}

Información técnicas tomadas de: Tutorial

Peso	0.01 kg
Dimensiones	5 × 2 × 1 cm
