Características.

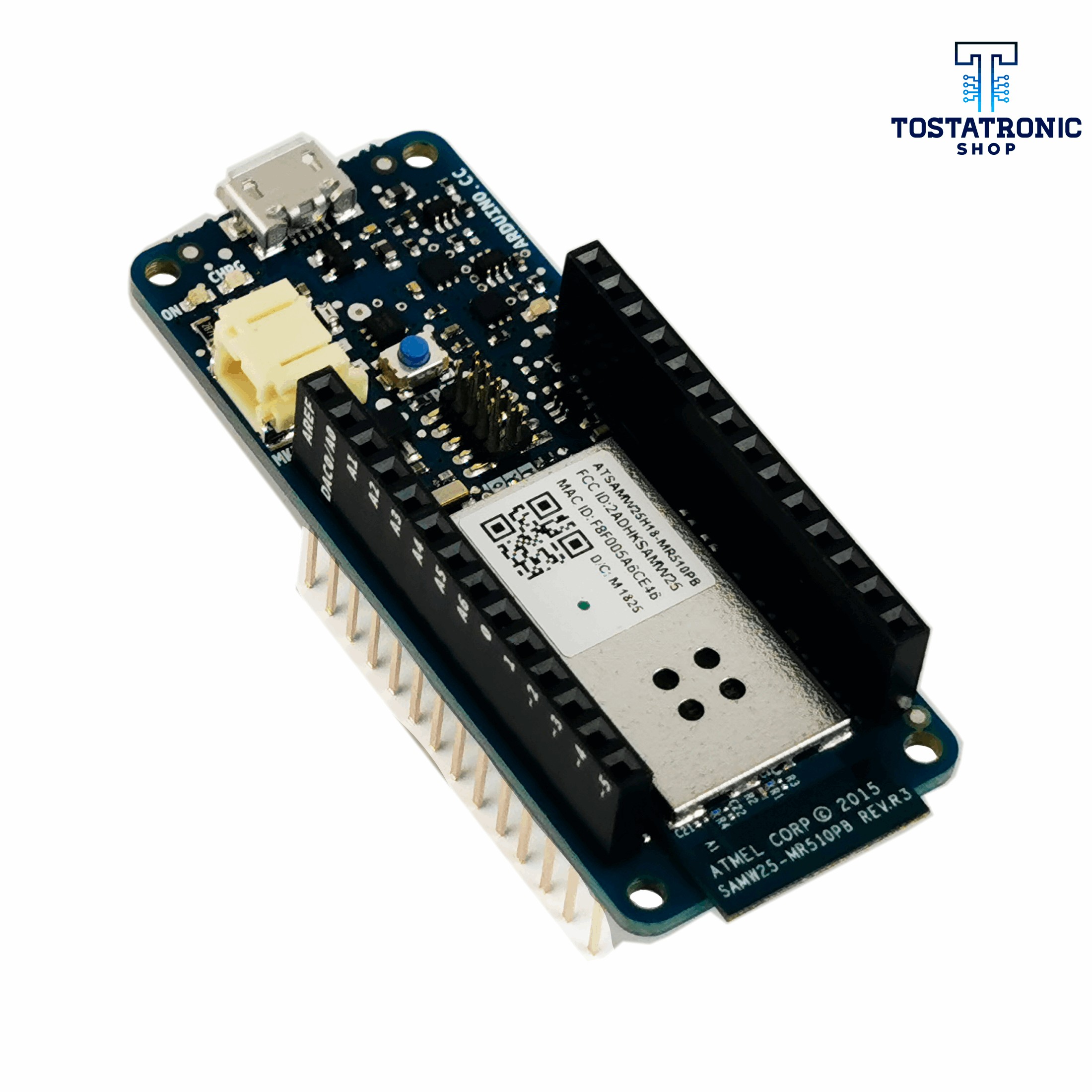

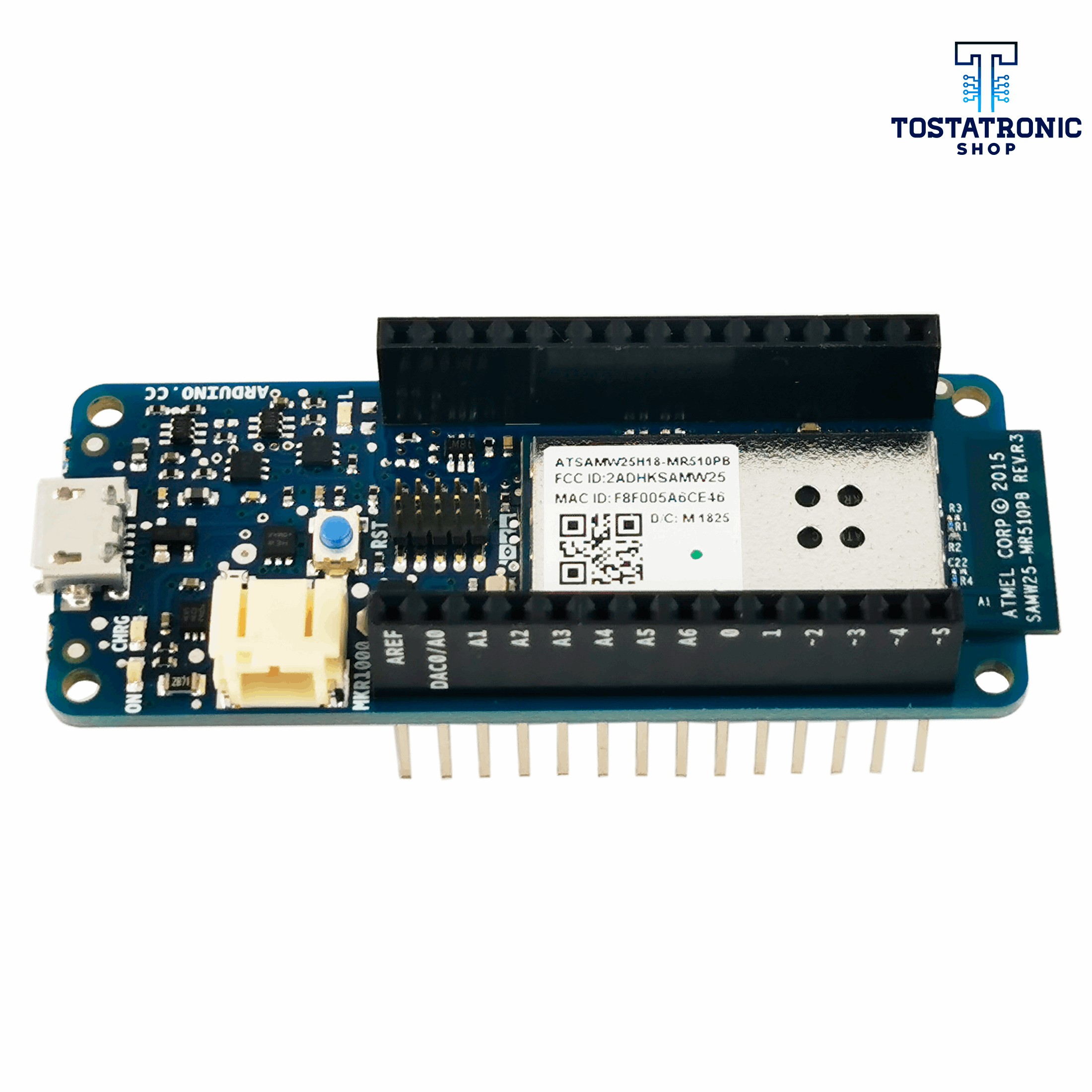

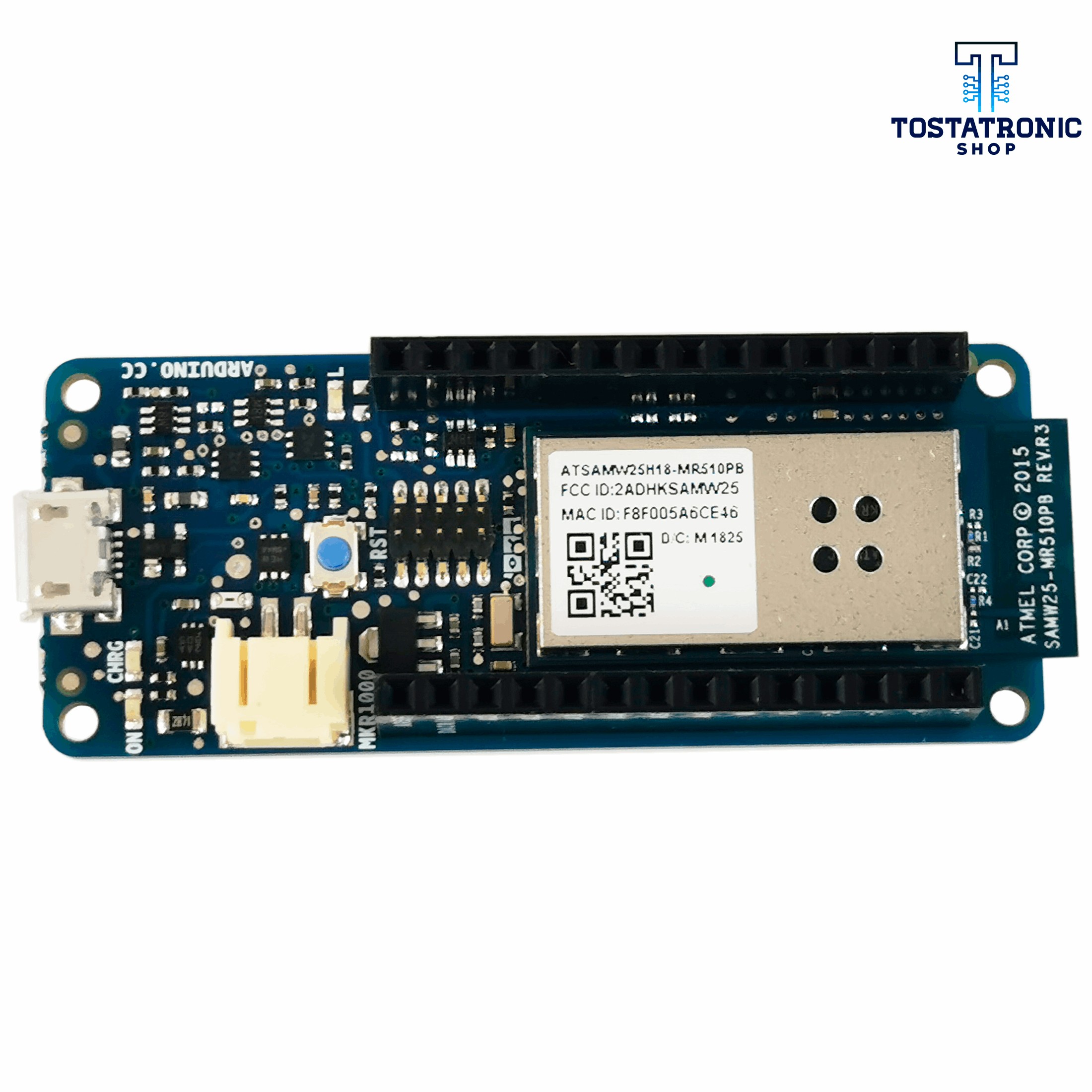

Arduino MKR1000 ha sido diseñado para ofrecer una solución práctica y rentable para los fabricantes que buscan agregar conectividad Wi-Fi a sus proyectos con una mínima experiencia previa en redes.Se basa en el Atmel  ATSAMW25  SoC (System on Chip), que es parte de la familia SmartConnect de dispositivos inalámbricos Atmel, diseñados específicamente para proyectos y dispositivos de IoT.



El ATSAMW25 se compone de tres bloques principales:



• SAMD21 Cortex-M0 + MCU ARM de baja potencia de 32 bits
• WINC1500 Wi-Fi IEEE® 802.11 b / g / n de 2,4 GHz de baja potencia
• Autenticación criptográfica ECC508



El ATSAMW25 incluye también una antena PCB de flujo 1×1.



El diseño incluye un circuito de carga Li-Po que permite que el Arduino / Genuino MKR1000 funcione con batería o 5V externos, cargando la batería Li-Po mientras funciona con energía externa. El cambio de una fuente a otra se realiza automáticamente. Una buena potencia computacional de 32 bits similar a  la placa Zero , el rico conjunto habitual de interfaces de E / S, Wi-Fi de baja potencia con un Cryptochip para una comunicación segura y la facilidad de uso del software Arduino (IDE) para desarrollo y programación de código. Todas estas características hacen que esta placa sea la opción preferida para los proyectos emergentes de IoT que funcionan con baterías en un factor de forma compacto.El puerto USB se puede usar para suministrar energía (5V) a la placa.El Arduino MKR1000 puede funcionar con o sin el La batería Li-Po está conectada y tiene un consumo de energía limitado.



El módulo Wifi MKR1000 admite el certificado SHA-256.



Advertencia: a diferencia de la mayoría de las placas Arduino y Genuino, la MKR1000 funciona a 3.3V. El voltaje máximo que pueden tolerar los pines de E / S es de 3,3 V. La aplicación de voltajes superiores a 3,3 V a cualquier pin de E / S podría dañar la placa. Si bien es posible la salida a dispositivos digitales de 5 V, la comunicación bidireccional con dispositivos de 5 V necesita un cambio de nivel adecuado.



Puede encontrar  aquí  la información sobre la garantía de su placa.



Empezando



Puede encontrar en la  sección Introducción  toda la información que necesita para configurar su placa, usar el  software Arduino (IDE) y comenzar a jugar con la codificación y la electrónica. Los detalles completos y ejemplos sobre cómo utilizar la interfaz WiFi están disponibles en la  página de referencia de la biblioteca WiFi101 .

Especificaciones Técnicas.

Microcontrolador	SAMD21 Cortex-M0 + MCU ARM de baja potencia de 32 bits
Fuente de alimentación de placa (USB / VIN)	5V
Batería compatible (*)	Li-Po de celda única, 3,7 V, 700 mAh mínimo
Voltaje de funcionamiento del circuito	3,3 V
Pines de E / S digitales	8
Pines PWM	12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 – o 18 -, A4 – o 19)
UART	1
SPI	1
I2C	1
Pines de entrada analógica	7 (ADC 8/10/12 bits)
Pines de salida analógica	1 (DAC de 10 bits)
Interrupciones externas	10 (0, 1, 4, 5, 6, 7, 8, 9, 16 / A1, 17 / A2)
Corriente CC por pin de E / S	7 mA
Memoria flash	256 KB
SRAM	32 KB
EEPROM	No
Velocidad de reloj	32,768 kHz (RTC), 48 MHz
LED_BUILTIN	6
Dispositivo USB de alta velocidad y host integrado
LED_BUILTIN	6
Largo	61,5 milímetros
Ancho	25 mm
Peso	32 gr.

Documentación.

SST: esquemas



¡El MKR1000 es hardware de código abierto! Puedes construir tu propia placa usando los siguientes archivos:



ARCHIVOS EAGLE EN .ZIPESQUEMAS EN .PDFFRITZING EN .FZPZ

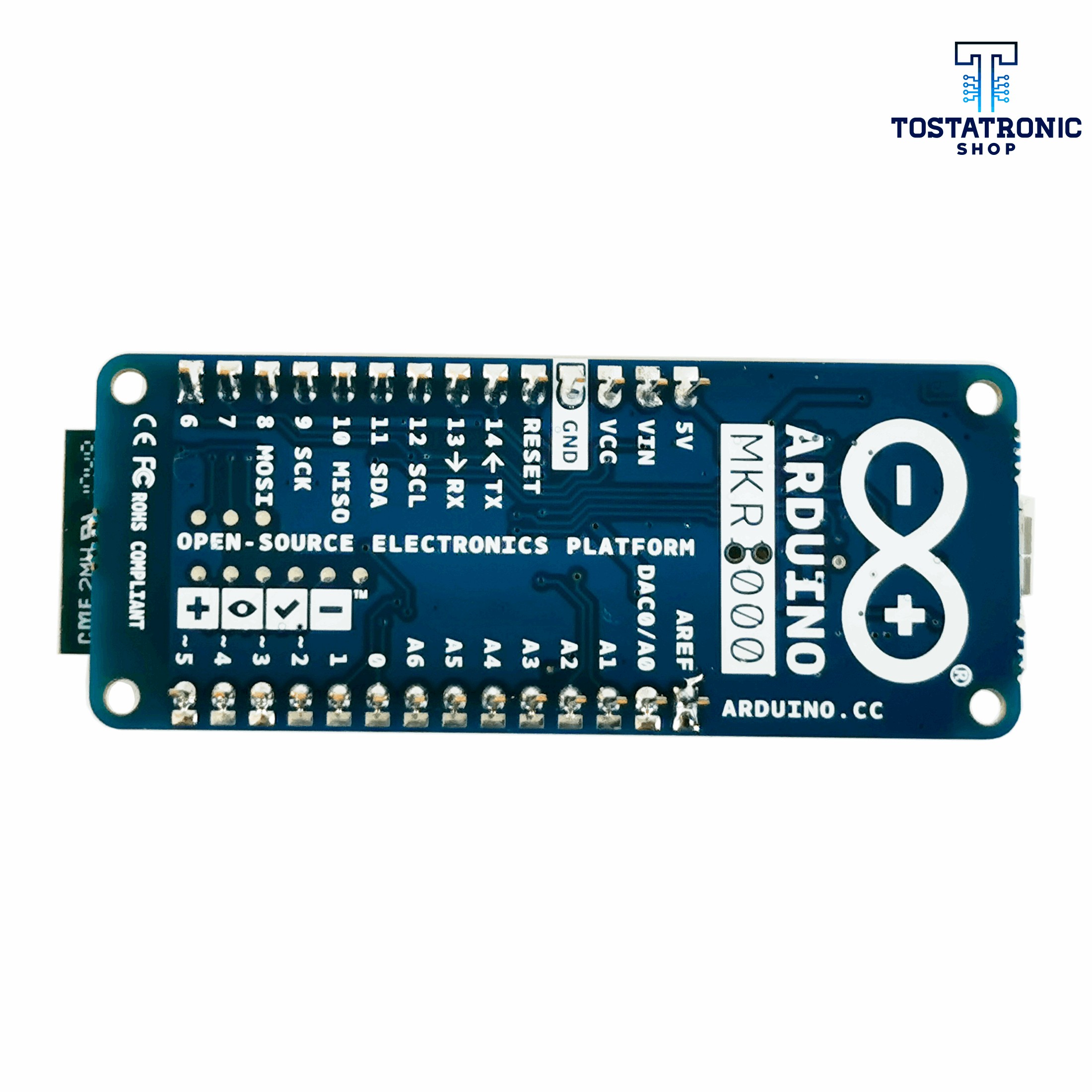

Diagrama de pines





Descargue el diagrama completo de pines como PDF aquí .



Baterías Li-Po, pines y LED de placa



Capacidad de la batería



Las baterías Li-Po se cargan hasta 4,2 V con una corriente que suele ser la mitad de la capacidad nominal (C / 2). Para Arduino / Genuino MKR1000 usamos un chip especializado que tiene una corriente de carga preestablecida de 350mAh. Esto significa que la capacidad MÍNIMA de la batería Li-Po debe ser de 700 mAh. Las celdas más pequeñas resultarán dañadas por esta corriente y pueden sobrecalentarse, desarrollar gases internos y explotar, incendiando los alrededores. Recomendamos encarecidamente que seleccione una batería Li-Po de al menos 700 mAh de capacidad. Una celda más grande tardará más en cargarse, pero no se dañará ni se sobrecalentará. El chip está programado con 4 horas de tiempo de carga, luego entra en modo de suspensión automático. Esto limitará la cantidad de carga a un máximo de 1400 mAh por ronda de carga.



Conector de bateria

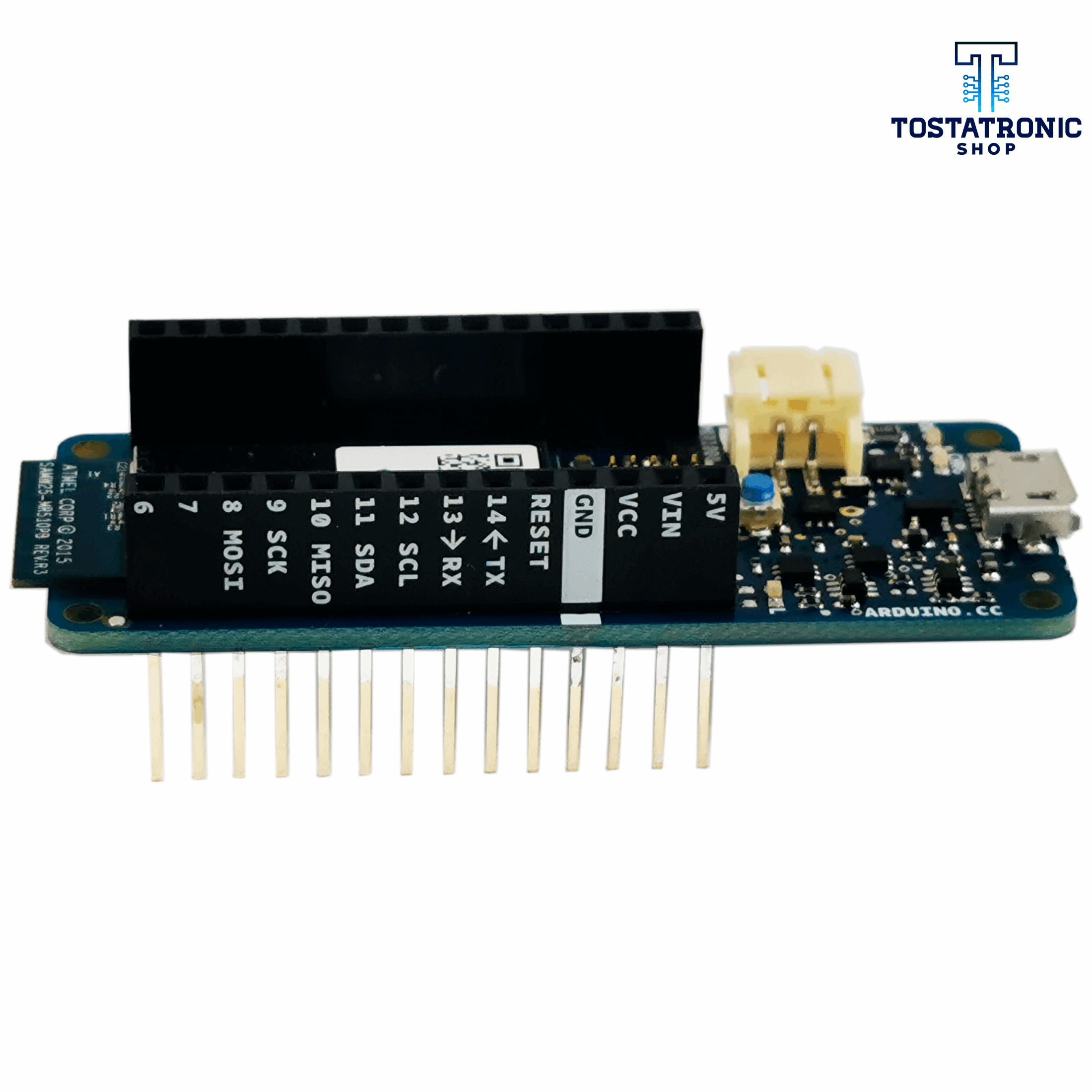

Si desea conectar una batería a su MKR1000, asegúrese de buscar una con conector tipo JST PHR2 hembra de 2 pines.Polaridad: mirando los pines del conector de la placa, la polaridad es Izquierda = Positiva, Derecha = GND Descargue aquí la  hoja de datos del Conector . En el MKR1000, el conector es un tipo JST PH macho de 2 pines. Vin Este pin puede usarse para alimentar la placa con una fuente regulada de 5V. Si la alimentación se alimenta a través de este pin, la fuente de alimentación USB se desconecta. Esta es la única forma en que puede suministrar 5v (el rango es de 5V a un máximo de 6V) a la placa que no usa USB. Este pin es una ENTRADA. 5VEste pin emite 5 V de la placa cuando se alimenta desde el conector USB o desde el pin VIN de la placa. No está regulado y la tensión se toma directamente de las entradas. Cuando se alimenta con batería, suministra alrededor de 3.7 V. Como SALIDA, no debe usarse como un pin de entrada para alimentar la placa.



VCC



Este pin emite 3,3 V a través del regulador de voltaje integrado. Este voltaje es el mismo independientemente de la fuente de alimentación utilizada (USB, Vin y batería).



LLEVADO EN



Este LED está conectado a la entrada de 5 V desde USB o VIN. No está conectado a la batería. Esto significa que se enciende cuando la energía proviene de USB o VIN, pero permanece apagada cuando la placa está funcionando con batería. Esto maximiza el uso de la energía almacenada en la batería. Por lo tanto, es normal que la placa funcione correctamente con la batería sin que el LED ENCENDIDO esté encendido.



LED DE CARGA



El LED de CARGA en la placa es impulsado por el chip del cargador que monitorea la corriente consumida por la batería Li-Po mientras se carga. Por lo general, se iluminará cuando la placa reciba 5V de VIN o USB y el chip comience a cargar la batería Li-Po conectada al conector JST. Hay varias ocasiones en las que este LED comenzará a parpadear a una frecuencia de aproximadamente 2Hz. Este parpadeo es causado por las siguientes condiciones mantenidas durante un tiempo prolongado (de 20 a 70 minutos): – No hay batería conectada al conector JST – Batería sobredescargada / dañada está conectada. No se puede recargar.- Una batería completamente cargada se somete a otro ciclo de carga innecesario. Esto se hace desconectando y volviendo a conectar el VIN o la batería mientras el VIN está conectado.



LED incorporado



En MKR1000, el LED integrado está conectado a  D6  y no a D13 como en las otras placas. Es posible que sea necesario cambiar el ejemplo de parpadeo u otros bocetos que utilizan el pin 13 para el LED integrado para que funcionen correctamente.



(*) Nota: NO CONECTE al conector JST macho presente en la placa nada más que una batería Li-Po cuyas características sean compatibles con las indicadas anteriormente. NO ENCIENDA VIN con más de 5V.
