Descripción:

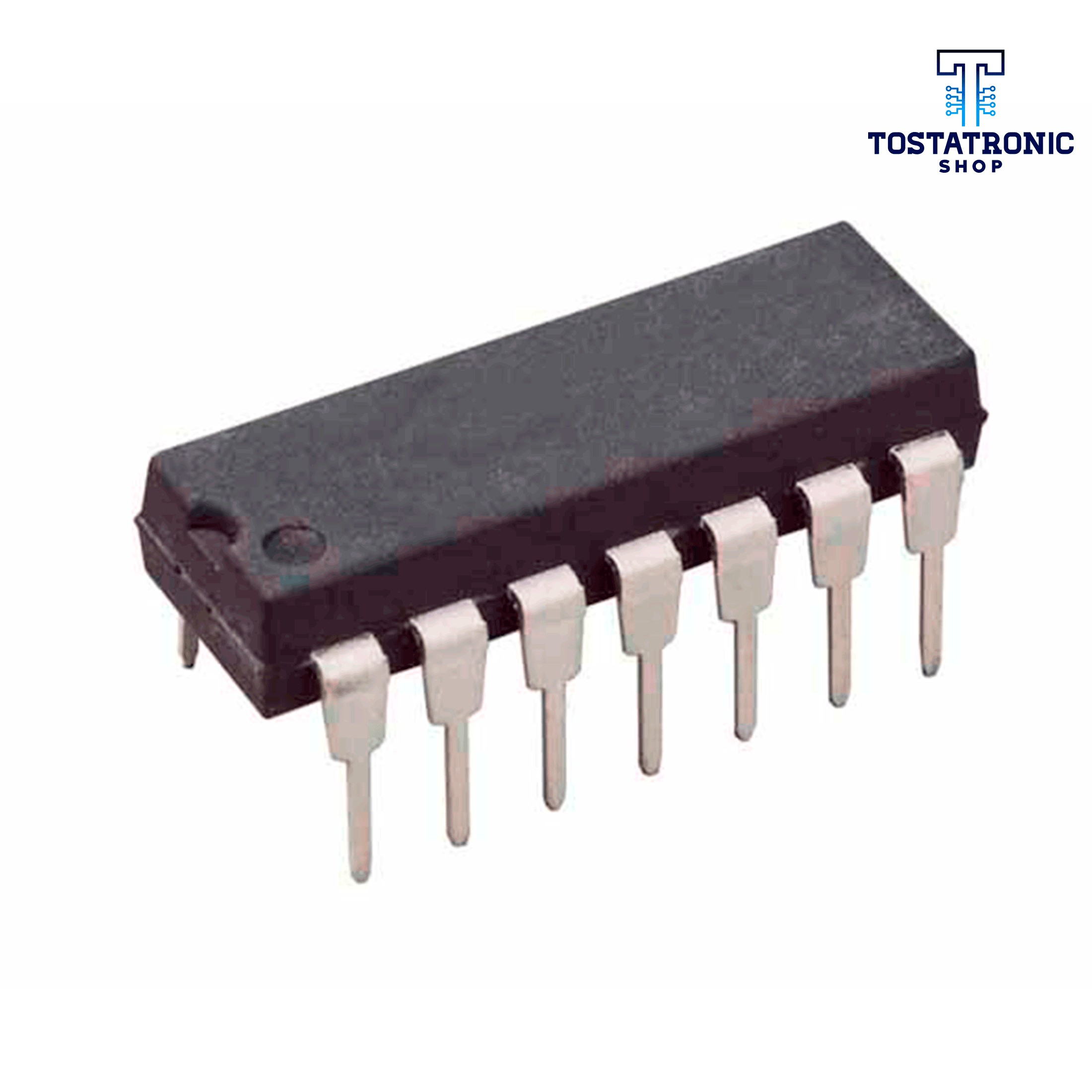

Circuito Integrado. TTL 74LS83, sumador binario de 4-Bit donde las sumas (Σ) se proporcionan para cada bit y el acarreo resultante (C4) se obtiene a partir del cuarto bit. Estos agregadores cuentan con una mirada interna completa a través de los cuatro Bits  Cuenta con una implementación de ripple-carry. La lógica del sumador, incluido el carry, se implementa en su forma verdadera, lo que significa que el logrado sin necesidad de inversión lógica o de nivel.

El SN54 / 74LS83A es una de alta velocidad binaria 4-Bit con la serpiente llena interno realizar búsqueda hacia delante . Se acepta dos palabras de 4 bits binarios ( A1 -A4 , B1 -B4 ) y una Acarreo de entrada ( C0 ) . Genera las salidas binarias Sum Σ1 – Σ4 ) y la Transferencia De salida ( C4 ) desde el bit más significativo. El LS83A opera con cualquiera operandos alta o activa baja activos (positivos o negativos ) de lógica . los SN54 / 74LS283 se recomienda para los nuevos diseños , ya que es idéntico en función con este dispositivo y las características estándar pines de alimentación de esquina .

Características:

• Familia: LS

• Tipo lógica del circuito: Sumador
• Encapsulado:  DIP
• Pines: 16

Especificaciones:

• Tensión de alimentación mínima: 4.75 V
• Tensión de alimentación máxima: 5.25 V
• Corriente de salida alta: -0.4 mA
• Corriente de salida baja: 4 a 8 mA
• Temperatura de trabajo mínima: 0°C
• Temperatura de trabajo máxima: 70°C
