Descripción:

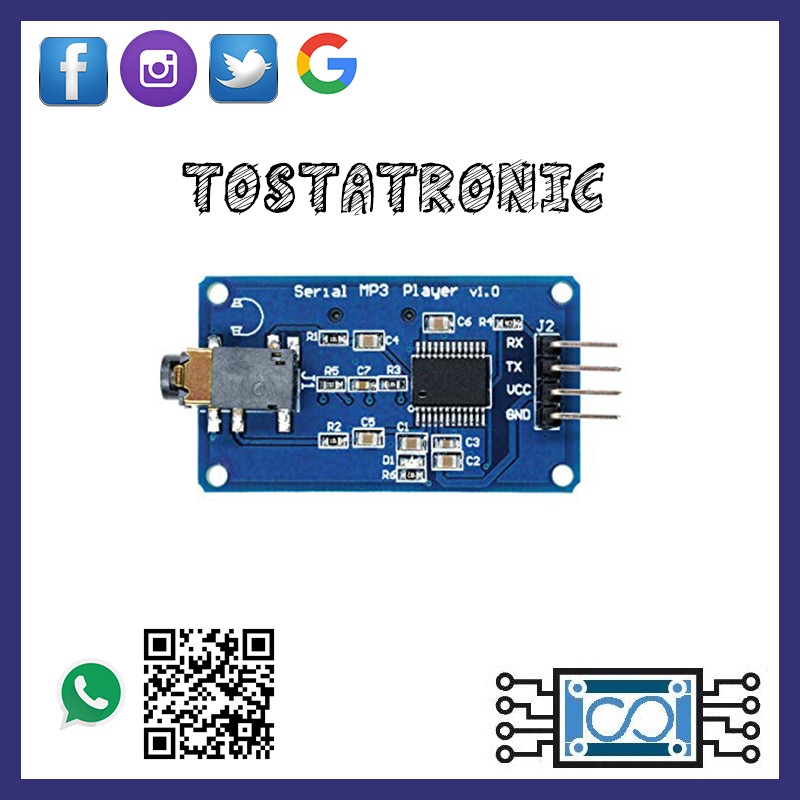

El módulo es un tipo de dispositivo reproductor de MP3 simple que se basa en un chip de audio MP3 de alta calidad — YX5300. Puede admitir formatos de archivo MP3 y WAV de frecuencia de muestreo de 8k Hz ~ 48k Hz.

Hay un zócalo de tarjeta TF a bordo, por lo que puede conectar la tarjeta micro SD que almacena los archivos de audio. MCU puede controlar el estado de reproducción de MP3 enviando comandos al módulo a través del puerto UART, como cambiar de canción, cambiar el volumen y el modo de reproducción, etc. También puede depurar el módulo a través de USB al módulo UART. Es compatible con Arduino / AVR /.

Características:

• Frecuencia de muestreo de soporte (kHz): 8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48
• Alta calidad
• Formato de archivo de soporte: MP3 / WAV
• Soporte de tarjeta Micro SD, tarjeta Micro SDHC
• 30 clase de volumen ajustable

Especificaciones:

• Modo de reproducción de control serie UART TTL, la velocidad en baudios es 9600 bps
• La fuente de alimentación puede ser 3.2 ~ 5.2VDC
• La interfaz de la lógica de control puede ser 3.3V / 5V TTL
• Compatible con Arduino UNO / Leonardo / Mega2560 / DUE

Hoja de Datos
