Descripción:

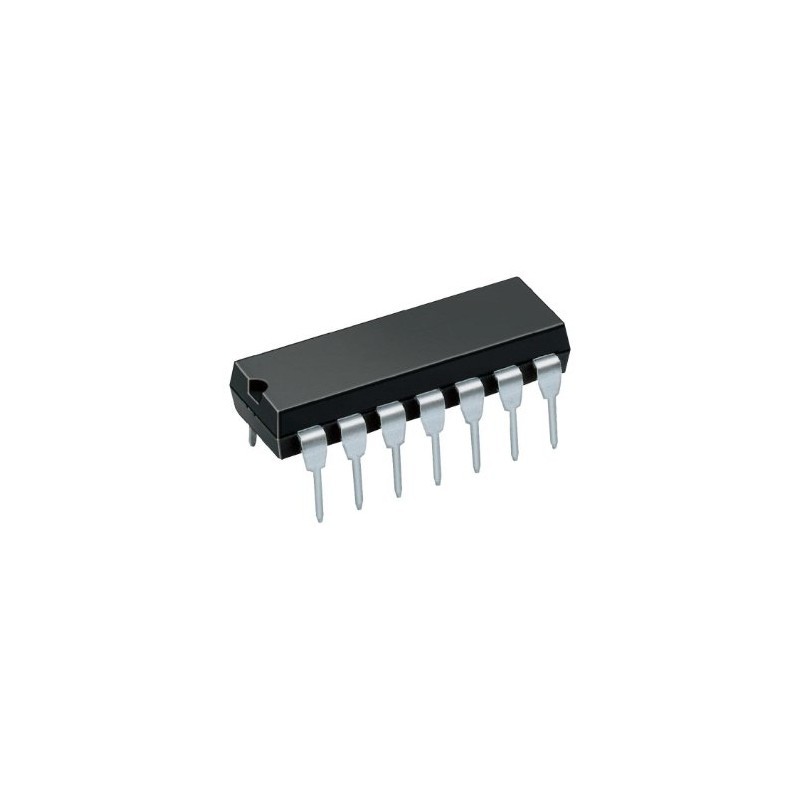

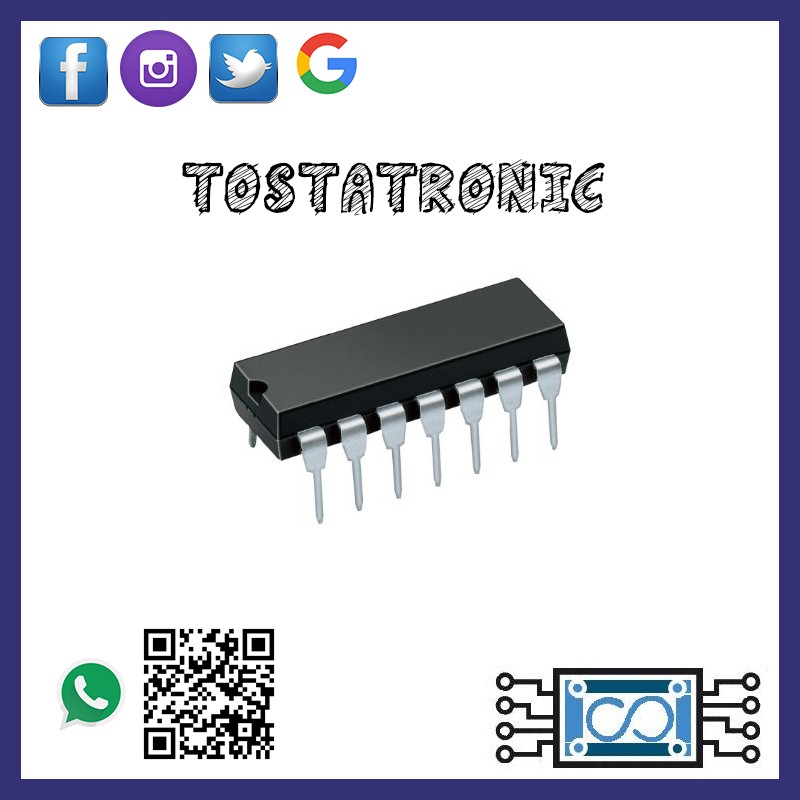

Circuito Integrado TTL 74LS74. Flip- flop tipo D con disparo de subida doble, tipo D, positivos, con características de flip-flop disparado con salidas activas bajas, diseñados para la conducción de LEDs de ánodo común o indicadores incandescentes directamente. El circuito  se usa para para la conducción de los buffers de lámparas o LEDs de cátodo común. Todos los circuitos excepto LS49 tienen controles completos de la ondulación de supresión de entrada / salida y una entrada de prueba de lámparas. patrones de visualización para los recuentos de entrada BCD superiores a 9 son símbolos únicos para autenticar condiciones de entrada. Los circuitos SN74LS47N incorporan líder automático y / o de control del borde de salida de supresión de cero (RBI  RBO y ). Prueba de lámparas (LT /) de estos tipos se puede realizar en cualquier momento cuando el  / RBO  nodo BI es en un nivel alto. Todos los tipos (incluido el “LS49 ’49 y) contienen una imperiosa de supresión de entrada (BI ), que se puede utilizar para controlar la intensidad de la lámpara mediante un pulso o para inhibirlas salidas. Las entradas y salidas son totalmente compatibles para su uso con salidas lógicas TTL.

Características:

• Familia: LS
• Tipo de Flip-flop:   D
• Tipo de trigger: Positivo
• Tipo de salida: Diferencial / Complementarias
• Encapsulado:  DIP
• Pines: 14
• 60K6892

Especificaciones:

• Retardo de propagación: 13 ns
• Frecuencia: 33 MHz
• Salida de Corriente: 8 mA
• Tensión de alimentación mínima: 4.75 V
• Tensión de alimentación máxima: 5.25 V
• Temperatura de funcionamiento mínima: 0°C
• Temperatura de funcionamiento máxima: 70°C

Hoja de Datos
