Descripción:

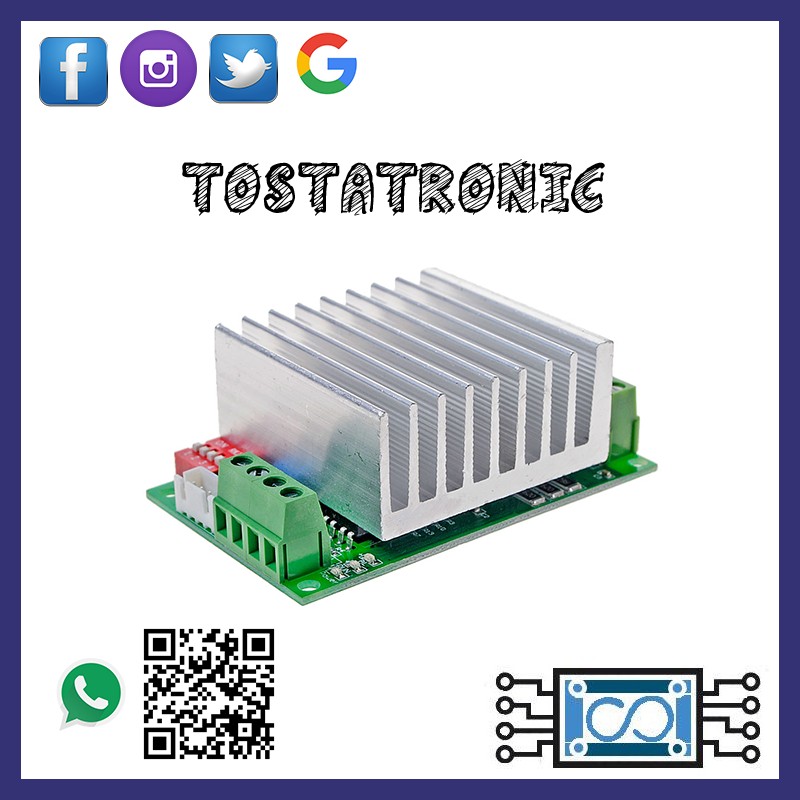

El TB6600HG es un controlador de motor paso a paso bipolar sinusoidal bipolar de chip único tipo PWM.
El control de rotación directa e inversa está disponible con los modos de excitación de 2 fases, 1-2 fases, W1-2, 2W1-2 y 4W1-2.
El motor paso a paso bipolar de 2 fases puede ser accionado por una señal de reloj con baja vibración y alta eficiencia.

Características:

• Paquetes: HZIP25-P-1.00F
• Controlador de motor paso a paso sinusoidal bipolar de un solo chip
• Equipado con restablecer y habilitar pines
• Unidad de fase seleccionable (1/1, 1/2, 1/4, 1/8 y 1/16 de paso)
• Control de rotación hacia adelante y hacia atrás disponible
• Función stand by
• Fuente de alimentación individual
• Circuito incorporado de apagado térmico (TSD)
• Circuito integrado de bloqueo de bajo voltaje (UVLO)
• Circuito integrado de detección de sobrecorriente (ISD)

Especificaciones:

• Ron (superior + inferior) = 0.4 Ω (típico)
• Tensión soportada de salida: Vcc = 50 V
• Corriente de salida: IOUT = 5.0 A (clasificaciones máximas absolutas, pico) IOUT = 4.5 A (rango operativo, valor máximo)
• Resistencia de entrada incorporada: 100 kΩ (típ.), (Solo terminal TQ: 70ｋΩ (típ.))
• Pines del monitor de salida (ALERTA): Máximo de IALERT = 1 mA
• Pines del monitor de salida (MO): máximo de IMO = 1 mA

Hoja de Datos
