Descripción:

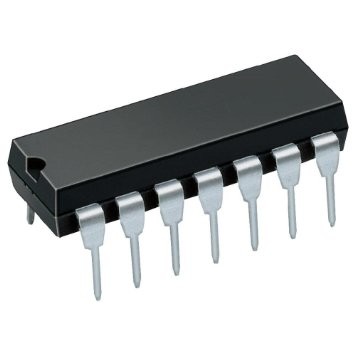

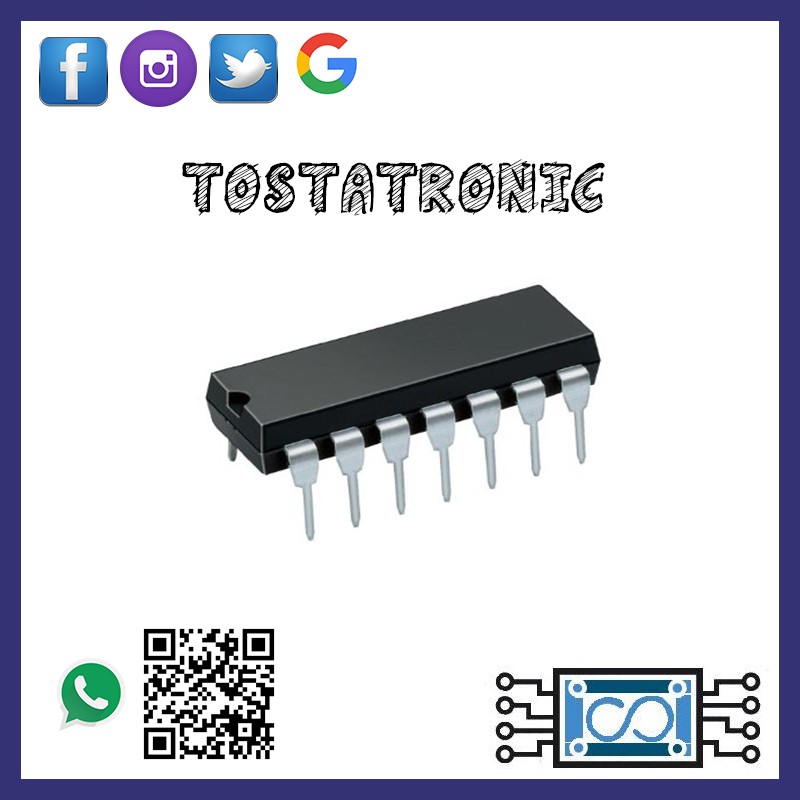

El  74LS32N es un circuito de compuerta lógica digital que implementa la disyunción lógica  quad-2 de entrada positiva con 4 compuertas OR  independientes y opera en un rango de tensión de alimentación de 4.75 a 5.25V.

Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 0 o en BAJA, mientras que cuando al menos una o ambas entradas están en 1 o en ALTA, su SALIDA va a estar en 1 o en ALTA. En otro sentido, la función de la compuerta OR efectivamente encuentra el máximo  entre dos dígitos binarios, así como la función AND encuentra el mínimo.  Se puede ver claramente que la salida X solamente es “0” (0 lógico, nivel bajo) cuando la entrada A como la entrada B están en “0”. En otras palabras la salida X es igual a 0 cuando la entrada A y la entrada B son 0. Este dispositivo realiza la función booleana Y = A + B o Y = (A  • B )  en lógica positiva.

Características:

• 4 compuertas OR de dos entradas c/u
• Tecnología: TTL Low Schottky (LS)
• Encapsulado: DIP 14 pines

Especificaciones:

• Tensión de alimentación mínima: 4.75 V
• Tensión de alimentación máxima: 5.25 V
• Salida de corriente: 8 mA
• Temperatura de funcionamiento mínima: 0°C
• Temperatura de funcionamiento máxima: 70°C

Hoja de Datos
