Descripción:

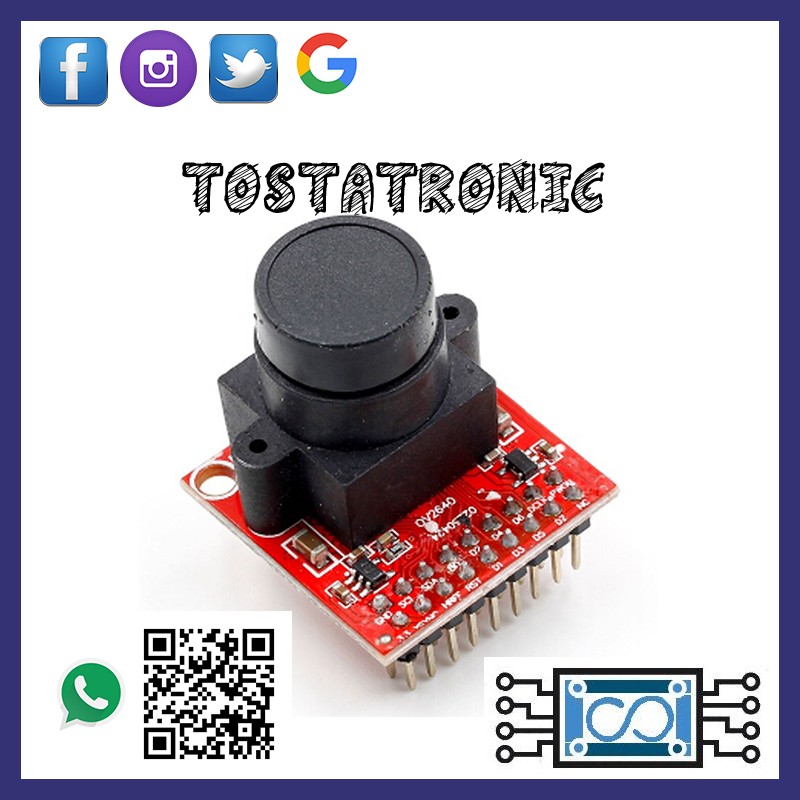

La cámara OV2640 cuenta con  cristal activo integrado y LDO, la interfaz es simple y muy fácil de usar.

El módulo OV2640, es un sensor CMOS  con sensividad y flexibilidad, puede soportar esposición, balance blanco, color, saturación, contraste y muchos otros parámetros como formato de salida JPEG/RGB656.

Las características del sensor de imagen de 2 mega pixeles (1632×1232 pixeles), dimensión pequeña, bajo voltaje de operación.

Características:

• Tamaño del sensor: 1/4 pulgada
• Pixeles: 1600 x 1200 (200W)
• Formato de salida: RGB565/JPEG/YUV/YCbCr
• Dimensiones del módulo: 27 mm x 27 mm
• Peso aproximado: 12 gr.
• Cámara estándar lente focal medida 3.6mm
• Interfaz SCCB estandar, compatible con interfaz I2C
• Soporta: UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF y  medidas arriba de  40×30
• Soporta control de exposición automático, control de ganancia automático, balance de blanco automático, calibración de nivel de negro automático, control de calidad de imagen incluyendo saturación de color, gamma, entre otras opciones
• Soporta escalado de imágenes y opciones de ventana
• Soporta compresión de imagen
• Cristal activo integrado 12M, no requiere proveer reloj externo

Especificaciones:

• Voltaje de operación: 3.3 V
• LDO integrado, puede trabajar apropiadamente con fuente de alimentación de 3.3 V
• Código fuente del driver STM32F4
• Cámara estándar lente focal medida 3.6mm
• Interfaz SCCB estandar, compatible con interfaz I2C
• Formatos de salida: RawRGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) and YCbCr (4: 2: 2)
