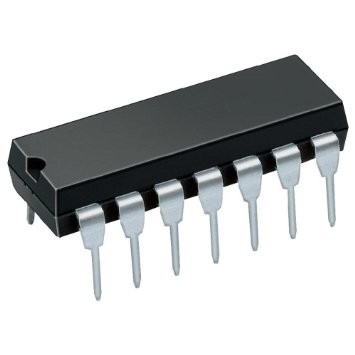

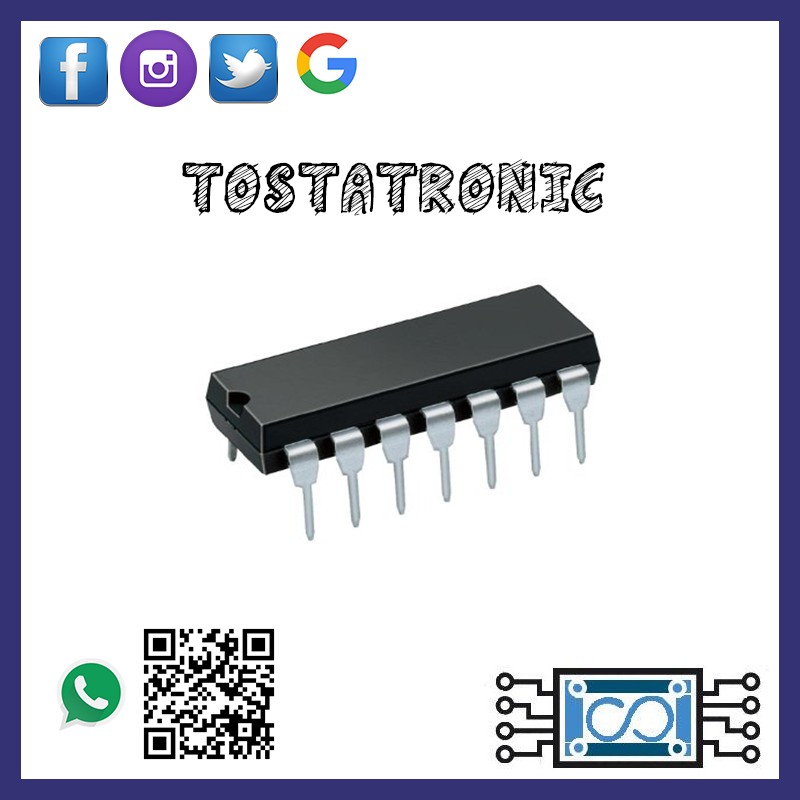

Descripción:

Realizan las funciones booleanas en lógica positiva. Una aplicación común es como un elemento complemento/verdadero. Si una de las entradas es baja, la otra entrada se reproducirá en forma real en la salida. Si una de las entradas es alta, la señal en la otra entrada se reproducirá invertida en la salida.

Características:

• 4 compuertas XOR (Exclusive OR) de 2 entradas.
• Tecnología: TTL Low Schottky (LS).
• Entrada y salida TTL.
• Encapsulado: DIP 14 pines.

Especificaciones:

• Tipo circuito lógico: Compuerta XOR (OR exclusiva)

• Número de entradas: 2
• Tensión de alimentación mínima: 4.75 V
• Tensión de alimentación máxima:  5.25 V
• Salida de corriente: 8 mA
• Temperatura de funcionamiento mínima: 0 ° C
• Temperatura de funcionamiento máxima: 70 ° C
• Encapsulado:  DIP
• 14 pines

Hoja de Datos
