Descripción:

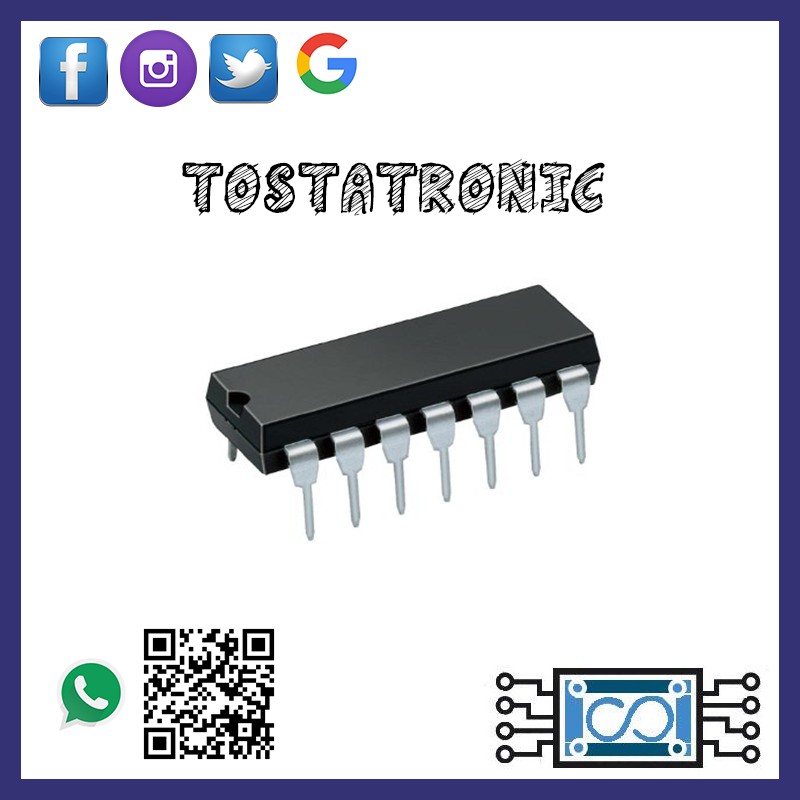

Circuito Integrado TTL 74LS192, contadores BCD sincrónico  de arriba/ abajo de 4 Bits (reloj dual teniendo la complejidad de 55 puertas equivalentes. La operación sincrónica se proporciona teniendo todos los flip flop  sincronizados simultáneamente para que las salidas cambien coincidentes entre sí cuando así sean instruidas por la lógica de dirección.

Este modo de operación elimina los picos de recuento de salida normalmente asociado con contadores asincrónicos (reloj de ondulación).
Las salidas de los cuatro maestros cambio de esclavo fracasos son provocados por un bajo a alta transición de cualquier recuento (reloj) de entrada. La dirección de conteo está determinada por qué entrada de conteo se pulsa mientras que la otra la entrada de conteo es alta.

Este contador es completamente programable; es decir, cada salida puede preajustarse a cualquiera de los niveles ingresando el datos deseados de las entradas de datos mientras la entrada de carga es baja.

La salida cambiará para estar de acuerdo con el entradas de datos independientemente de los pulsos de conteo. Esta característica permite que el contador se use como un módulo N divisor simplemente modificando la longitud del conteo con las entradas preestablecidas.
Se ha proporcionado una entrada clara que fuerza a todas las salidas al nivel bajo cuando se aplica un nivel alto.

La función de borrado es independiente de las entradas de conteo y carga. Las entradas clear, count y load son amortiguado para bajar el requisitos de conducción. Esto reduce la cantidad de controladores de reloj, etc., necesarios para palabras largas.
Este dispositivo fue diseñado para conectarse en cascada sin la necesidad de circuitos externos. Ambos toman prestado y llevar salidas están disponibles para conectar en cascada tanto la contando y abajo funciones de conteo. La salida de fila produce un pulso igual en ancho al conteo entrada ascendente cuando existe una condición de desbordamiento.

Características:

• Funcionamiento sincrónico
• Preset individual para cada flip-flop
• Encapsulado: DIP
• 16 pines
• Familia: LS

Especificaciones:

• Tensión de alimentación mínima: 4.25 V
• Tensión de alimentación máxima: 5.25 V
• Disipación: 95 mW
• Corriente: 8 mA
• Temperatura de operación mínima: 0°C
• Temperatura de operación máxima: 70°C
