Descripción:

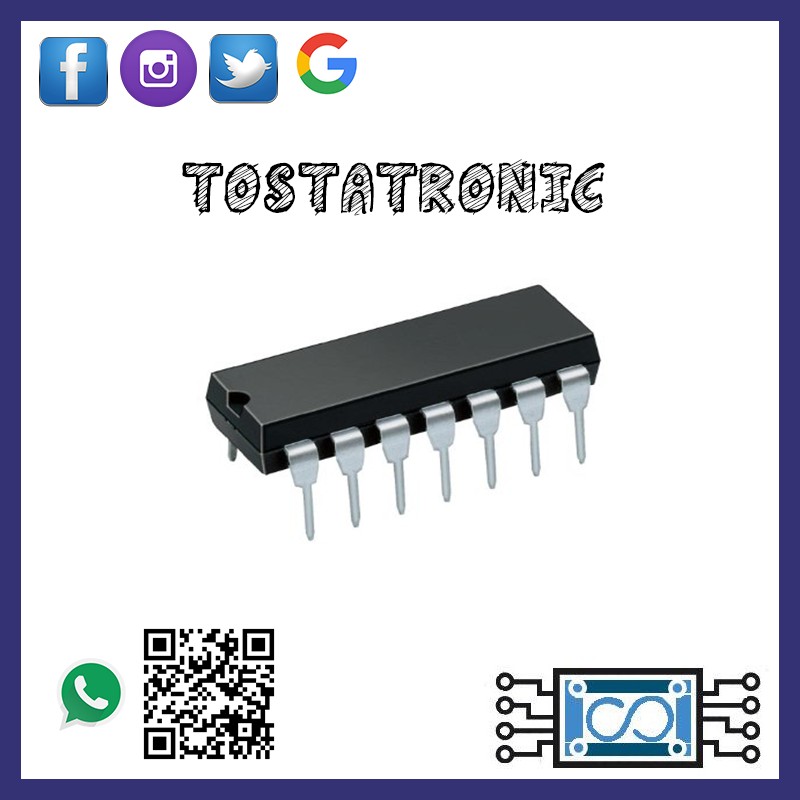

El SN74LS151N es un selector de datos o multiplexor de 8 a 1 lÃnea con decodificación binaria en el chip para seleccionar la fuente de datos deseada. El LS151 selecciona una de las ocho fuentes de datos. Un nivel alto en la luz estroboscópica fuerza a la salida W alta y a la salida Y (según corresponda) a bajo. El LS151 tiene salidas W y Y complementarias. Para usar como generador de funciones booleanas.
CaracterÃsticas:
- Familia: LS
- Tipo lógica del circuito: Selector / Multiplexor de datos
- Número de canales: 1
- Configuración en lÃnea: 8:1
- Encapsulado:Â DIP
- 16 pines
Especificaciones:
- Tensión de alimentación mÃnima: 4.75 V
- Tensión de alimentación máxima: : 5.25 V
- Tiempo de retardo de propagación promedio: 9 ns
- Disipación de energÃa tÃpica 151 A: 135 mW
- Temperatura mÃnima de funcionamiento: 0 ° C
- Temperatura máxima de funcionamiento: 70°C
- Selecciona una de las ocho fuentes de datos
- Realiza conversión paralela a serie
- Permite multiplexar desde lÃneas N a una lÃnea
- Los diodos de fijación de entrada simplifican el diseño del sistema
Aplicaciones:Â
Industrial, Comunicaciones y Red.
