Descripción:

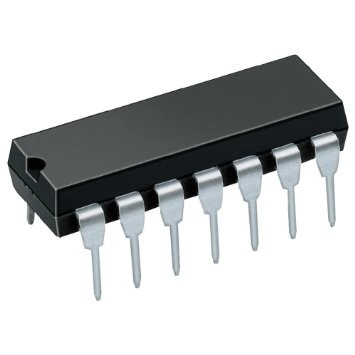

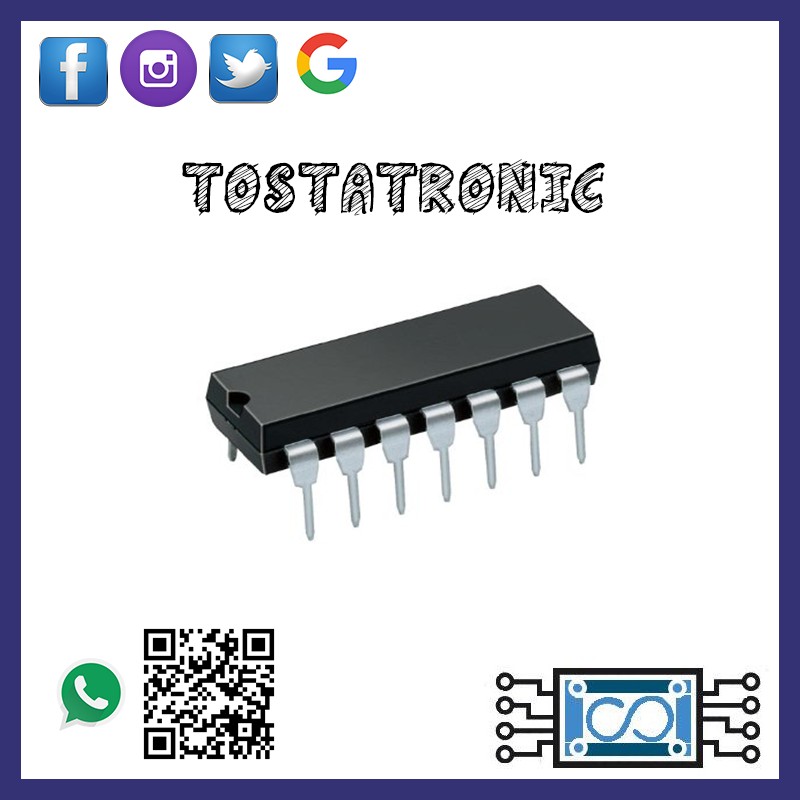

El circuito Integrado TTL 74LS147 es un codificador prioritario de 10 líneas a 4 líneas y de 8 líneas a 3 líneas de los insumos para asegurar que sólo el orden más alto de la línea de datos esté codificada.  Este dispositivo tiene entradas y salidas de datos que estan activas en el nivel lógico bajo.
El LS147 codifica nueve líneas de datos a cuatro líneas (8-4-2-1) BCD. Lo implícito de la condición decimal de cero no requiere una condición de entrada porque cero es codificado cuando todas las nueve líneas de datos están en un nivel lógico alto.

Características:

• Familia: LS
• Número base de lógica IC: 74147
• Familia Lógica IC: HC
• Función lógica de IC: Codificador de prioridad de línea 10: 4
• DE/ENCODER MULTIPLEX/DEMUL
• Número de salidas: 4

Especificaciones:

• Tensión de alimentación mínima:4.5 V
• Tensión de alimentación máxima:5.5 V
• Corriente de salida baja: -0.4 mA
• Corriente de salida alta: 4 mA
• Disipación de potencia: 225 mW
• Retardo de propagación: 10 nS
• Temperatura de funcionamiento mínima: 0 ° C
• Temperatura de funcionamiento máxima: 70 ° C
• Encapsulado: DIP
• Número de pines: 16 pines
• Rango de temperatura de funcionamiento: -55 ° C a + 125 ° C
• Operating Temperature Range:-55°C to +125°C
• Máxima corriente de sálida:5.2mA
• Voltaje máximo:6V
• Voltaje minimo :2V
